Grünbeck Filtro di controlavaggio Boxer RDX 1 pollice con riduttore di pressione, 101530

Grünbeck Filtro di controlavaggio Boxer RDX 1 pollice con riduttore di pressione, 101530

• Modello: BOXER RDX
• Diametro nominale di connessione: DN 25
• Dimensione attacco: 1",
• Portata secondo DIN EN 1567: 3,6 m³/h
• Finezza del filtro: 100 µm
• Apertura superiore/inferiore: 120/80 µm
• Pressione di esercizio: 2 - 16 bar
• Pressione nominale: PN 16
• Quantità di acqua di controlavaggio con pressione di ingresso di 4 bar: ca. 4 l
• Temperatura dell',acqua: 5 - 30 °C
• Temperatura ambiente: 5 - 40 °C
• Numero di registrazione DVGW: NW-9311DL0166

Condizioni preliminari di installazione

Il luogo di installazione deve essere protetto dal gelo e garantire la protezione del filtro da sostanze chimiche, coloranti, solventi, vapori e irraggiamento solare diretto. Il luogo di installazione deve essere facilmente accessibile per gli interventi di manutenzione.

• Modello: BOXER RDX
• Diametro nominale di connessione: DN 25
• Dimensione attacco: 1",
• Portata secondo DIN EN 1567: 3,6 m³/h
• Finezza del filtro: 100 µm
• Apertura superiore/inferiore: 120/80 µm
• Pressione di esercizio: 2 - 16 bar
• Pressione nominale: PN 16
• Temperatura dell',acqua: 5 - 30 °C

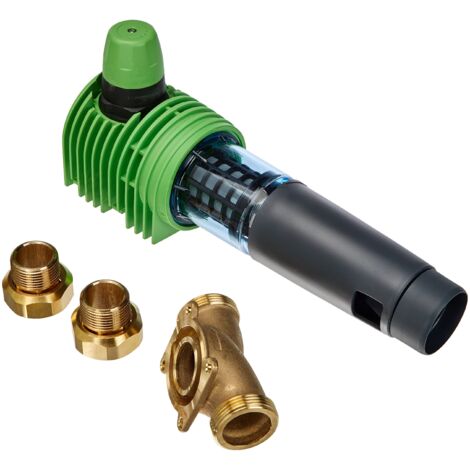

Contenuto della fornitura

• Filtro fine con flangia di collegamento
• Raccordo per contatore dell'acqua
• Guarnizioni
• Istruzioni per l'uso
• Cartuccia riduttore di pressione
• Manometro

Scopo di utilizzo

I filtri fini BOXER KX e BOXER RDX sono destinati alla filtrazione di acqua potabile.
Il filtro autopulente BOXER RDX con riduttore di pressione è inoltre idoneo per la regolazione della pressione a valle sul lato di prelievo.
I filtri possono essere utilizzati in campi di pressione e depressione. La regolazione della pressione a valle sul lato di prelievo funziona solo in caso di utilizzo nel campo di pressione.
I filtri non sono utilizzabili con acque di ricircolo trattate con sostanze chimiche.
Non sono adatti per oli, grassi, solventi, saponi e altri fluidi lubrificanti, né per la separazione di sostanze idrosolubili.
I filtri fini BOXER KX e BOXER RDX sono progettati secondo le specifiche delle norme DIN EN 13443-1 e DIN 19628 e sono destinati all'installazione nell'impianto per acqua potabile secondo DIN EN 806-2 (installazione immediatamente a valle del gruppo contatore dell'acqua).
Proteggono le condutture dell'acqua e i componenti dell'impianto idrico collegati da malfunzionamenti e danni da corrosione causati da impurità insolubili (particelle), come ad es. particelle di ruggine, sabbia, ecc…

Modalità di funzionamento

L'acqua potabile non filtrata scorre attraverso il lato d'ingresso nel filtro e penetra poi dall'esterno verso l'interno attraverso la candela filtrante fino all'uscita dell'acqua pulita. Durante questo processo vengono trattenute le impurità con dimensioni > 100 µm.
A seconda delle dimensioni e del peso, i corpi estranei aderiscono alla candela filtrante o cadono direttamente verso il basso nella tazza del filtro.
Ruotando il volantino di controlavaggio fino all'arresto, lo scarico viene aperto e viene avviato un controlavaggio. L'acqua scorre attraverso il prefiltro verso l'elemento filtrante e lo attraversa in direzione opposta rispetto alla normale filtrazione. Le particelle aderenti all'elemento filtrante vengono staccate ed espulse verso lo scarico.
Si consiglia di effettuare un controlavaggio ogni due mesi.
Nel filtro di controlavaggio BOXER RDX con riduttore di pressione è inoltre possibile impostare, tramite il riduttore di pressione ottimizzato per la portata e progettato secondo DIN EN 1567, la pressione a valle sul lato di erogazione su 1 – 6 bar (impostazione di fabbrica 4 bar).

Struttura

• Flangia di collegamento incl. raccordi per contatore dell'acqua in ottone resistente alla dezincatura con guarnizioni e viti in acciaio inox.
• Elemento filtrante in tessuto di acciaio inossidabile.
• Anello di manutenzione per l'impostazione del prossimo termine di manutenzione (controlavaggio).
• Volantino ergonomico per un più facile avvio del controlavaggio.
• Campana del filtro trasparente-blu avvitabile a mano.
• Attacco al canale DN 50 secondo DIN EN 1717 per il collegamento allo scarico del canale con scarico integrato.
• Nel BOXER RDX è integrato nella testa del filtro un riduttore di pressione con manometro per la regolazione e la visualizzazione della contropressione sul lato di uscita.
• Tutte le parti a contatto con l'acqua sono conformi alle normative sull'acqua potabile. Basi di prova: KTW, DVGW W 270, DIN 50930-6.
• tutti i materiali riciclabili
