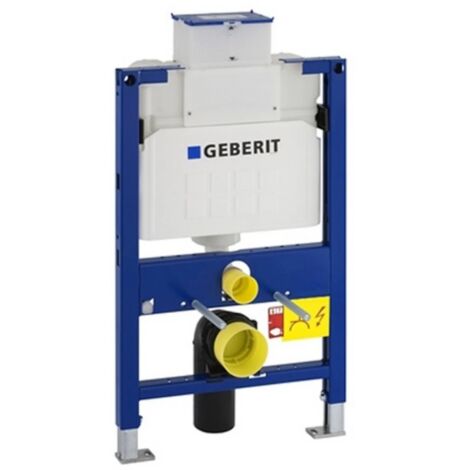

Geberit Duofix - Modulo di installazione per WC sospesi, altezza 82 cm 111.003.00.2

Elemento di montaggio Duofix per WC a parete con cassetta da incasso Omega 12 cm

Scopo dell'utilizzo

• Per pareti di pali in metallo e legno
• Per le pareti del sistema Geberit Duofix
• Per l'installazione in pareti frontali parzialmente alte
• Per spessori di pavimento da 0 a 25 cm
• Per i bagni sospesi

Caratteristiche

• Telaio staticamente autoportante, protetto dalla corrosione con verniciatura a polvere
• Telaio per WC sospesi con dimensioni di collegamento secondo la norma EN 33 ed estensione fino a 70 cm
• Telaio con fori Ø 9 mm per il fissaggio alla struttura di legno
• Le piastre del tallone possono essere ruotate e sono adatte per il montaggio nei profili a U UW 50 e UW 75
• Le piastre di base possono essere installate nella guida del sistema Geberit Duofix senza attrezzi e senza componenti aggiuntivi
• Supporti zincati, protetti dalla corrosione, con proprietà antiscivolo
• Gomito di collegamento per l'installazione senza attrezzi a varie profondità, intervallo di regolazione 45 mm
• Cassetta di scarico Geberit Omega 12 cm, con protezione dalla rugiada
• Per funzionamento dall'alto o frontale, adatto a 2 quantità di lavaggio
• Per le impostazioni di fabbrica, è possibile un ulteriore lavaggio immediato
• Installazione e manutenzione della cassetta di risciacquo senza attrezzi
• Ingresso acqua laterale a sinistra o posteriore sinistro
• Coperchio di montaggio grezzo per il foro di servizio con opzione di accorciamento, protegge dall'umidità e dallo sporco
• Con protezione per il tubo di alimentazione dell'acqua per il WC doccia Geberit AquaClean e per il cavo di collegamento
• Possibilità di fissaggio per alimentazione elettrica e Power & Connect Box

Dati tecnici

• Pressione di flusso 10-1000 kPa
• Temperatura dell'acqua max. 25 °C
• Quantità di lavaggio, impostazione di fabbrica 6 / 3 l
• Grande quantità di risciacquo 4 / 4,5 / 6 / 7,5 l
• Piccola quantità di risciacquo 2-4 l
• Portata a 3 bar 0,16 l/s
• Sovrapressione minima 10 kPa
• Portata calcolata 0,09 l/s
• Materiale Acciaio

Ambito di consegna

• Ingresso acqua R 1/2", adatto a MasterFix e MeplaFix, con valvola d'angolo e volantino integrati
• Coperchio per montaggio grezzo per foro di servizio
• Set di attacchi per WC, Ø 90 mm
• Gomito di collegamento 90° in PE-HD, Ø 90 mm
• Gommino in PE-HD, Ø 90 / 110 mm
• Materiale di fissaggio e protezione
• Non contiene un pulsante di controllo

Il kit di costruzione per l'assemblaggio della paratia non è incluso e deve essere ordinato separatamente.
