Fischer Vite doppia filettatura per pannelli fotovoltaici STSR - M10x300 mm

Fischer - Vite doppia filettatura per pannelli fotovoltaici STSR

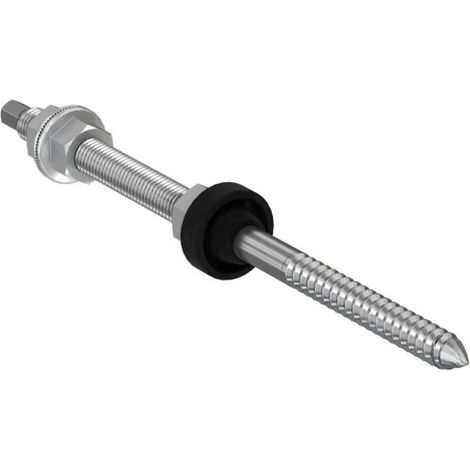

La vite doppia filettatura Fischer STSR è progettata per l'installazione di sistemi fotovoltaici su coperture in lastre ondulate o finto coppo con struttura portante in legno, calcestruzzo o laterocemento.

Realizzata in acciaio inox A2, viene fornita preassemblata con guarnizione in EPDM, dado di serraggio e coppia di dadi per il collegamento alle staffe MW o SSP.

Installazione senza rimozione del rivestimento

La vite a doppia filettatura Fischer STSR consente di installare sistemi fotovoltaici senza rimuovere il rivestimento della copertura, rendendo più rapide le operazioni di montaggio.

Su strutture portanti in legno, STSR viene installata direttamente dopo aver eseguito il preforo. È inoltre idonea all'installazione su calcestruzzo mediante ancorante chimico e su laterocemento utilizzando un ancorante chimico in combinazione con tasselli a rete FIS HK o tasselli a calza FIS HN.

La guarnizione in EPDM integrata assicura la tenuta contro le infiltrazioni da pioggia. La vite è fornita preassemblata con dado per il serraggio e una coppia di dadi destinati al collegamento alle staffe MW o SSP.

Il vitone e i bulloni sono realizzati in acciaio inossidabile A2-70 secondo EN ISO 3506-1/2:2009.

Montaggio

Individuare la lunghezza della vite a doppia filettatura STSR in funzione dello spessore della struttura portante di supporto e definire l'interasse delle viti in base ai carichi di neve e vento della zona di installazione.

Identificare la posizione delle viti in funzione della struttura di supporto e del layout dell'impianto, quindi forare il supporto considerando il diametro della vite e la tipologia di materiale.

In presenza di travi e solette in calcestruzzo, fissare STSR utilizzando un ancorante chimico. Su strutture in laterocemento, utilizzare un ancorante chimico in combinazione con un tassello a rete FIS HK. In caso di struttura in legno, procedere al fissaggio della vite dopo aver preforato il supporto.

Serrare STSR fino a portare la guarnizione in EPDM a contatto con la copertura. Infine, sigillare accuratamente il punto di uscita della vite con sigillante bituminoso per aumentare l'impermeabilizzazione.

Materiali di supporto

• Travi e solette in calcestruzzo
• Solaio in laterocemento
• Travature in legno

Le differenti varianti del prodotto

• STSR M10x200 mm inox A2 (cod. 71202) = lunghezza 200 mm; filettatura metrica M10
• STSR M10x250 mm inox A2 (cod. 71203) = lunghezza 250 mm; filettatura metrica M10
• STSR M10x300 mm inox A2 (cod. 570692) = lunghezza 300 mm; filettatura metrica M10
• STSR M10x300 mm inox A2 (cod. 71204) = lunghezza 300 mm; filettatura metrica M12
• STSR M10x350 mm inox A2 (cod. 570113) = lunghezza 350 mm; filettatura metrica M12

Caratteristiche chiave della vite doppia filettatura per pannelli fotovoltaici Fischer STSR

• Vite a doppia filettatura in acciaio inox A2 per sistemi fotovoltaici
• Installazione su legno, calcestruzzo e laterocemento
• Fornita preassemblata con guarnizione EPDM e dadi per il collegamento alle staffe
• Installazione rapida senza rimuovere il rivestimento della copertura
• Guarnizione in EPDM integrata per la tenuta contro le infiltrazioni da pioggia

Per scoprire tutti i dettagli tecnici e le specifiche, si rimanda alla consultazione della scheda tecnica allegata: scheda tecnica Fischer STSR

Tipologia : Vite a doppia filettatura
Materiale : Acciaio inox
Lunghezza : 200-350 mm
Lunghezza filettatura : 66-100 mm Legno
90-200 mm Metrica
Filettatura metrica : M10-M12
Coppia di serraggio : 7-9 Nm
Chiave di serraggio : 15-18
Diametro : 9-11 mm
Pezzi per confezione : 25 Pz.
Utilizzo : Fissaggio fotovoltaico
Campo d'impiego : Impianti fotovoltaici
Livello d'uso : Professionale
