Fischer Profilo in alluminio per fissaggio pannelli fotovoltaici SolarFish H44 - 4,85 m - Alluminio

Fischer - Profilo in alluminio per fissaggio pannelli fotovoltaici SolarFish H44

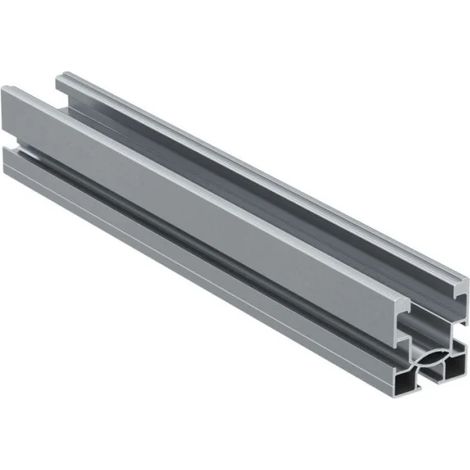

Il profilo in alluminio Fischer SolarFish H44 è progettato per la realizzazione di sistemi di fissaggio per pannelli fotovoltaici su diverse tipologie di copertura.

Con un'altezza di 44 mm, può essere installato sui supporti attraverso la cava inferiore o le cave laterali ed è compatibile con i componenti della gamma Fischer dedicati ai sistemi fotovoltaici.

Versatilità di installazione per sistemi fotovoltaici

Il profilo in alluminio Fischer SolarFish H44 AL è una soluzione per il fissaggio di pannelli fotovoltaici, utilizzabile in combinazione con ganci per tegole o coppi, viti a doppio filetto, triangoli e morsetti per lamiera aggraffata.

Le due cave laterali e la cava inferiore sono compatibili con viti a testa esagonale SKS M8 e viti a testa a martello RHS, facilitando e velocizzando le operazioni di installazione. Il profilo è inoltre compatibile con il giunto a innesto rapido dei ganci in alluminio.

SolarFish H44 AL può essere utilizzato sia con i morsetti universali PM U e PMC U sia con i morsetti preassemblati PM F e PM C. Le diverse lunghezze disponibili consentono l'impiego con moduli fotovoltaici di differenti dimensioni.

La versatilità del sistema ne permette l'utilizzo su coperture a falda in combinazione con ganci in alluminio o acciaio, su lastre ondulate o coppi e tegole non rimovibili con viti a doppio filetto STSR e STSI, su lamiera grecata con morsetti DLA e DLAK e su coperture piane con triangoli STFS e STFN.

Montaggio

Individuare il sistema di supporto più adatto in funzione della tipologia di copertura, come ganci per tegole o coppi, triangoli per coperture piane o morsetti per lamiere aggraffate.

Posizionare il profilo sui supporti utilizzando la cava inferiore o le cave laterali. Per il dimensionamento del sistema è possibile utilizzare il software SOLARPANEL-FiX.

Per collegare i profili, prevedere un giunto CPN AL su entrambi i lati, per un totale di due giunti. Fare scorrere ciascun connettore nella cava laterale fino a portare la bugna centrale del giunto a battuta sull'estremità del profilo.

Ogni connettore CPN AL deve essere fissato mediante due viti autoforanti da 3,5 x 9,5 mm, una per ciascuna estremità del profilo. È necessario considerare una dilatazione termica di almeno 50 mm ogni 15 m.

Completare l'installazione posizionando i moduli fotovoltaici e fissando i morsetti, quindi applicare i tappi AK SP alle estremità del profilo SolarFish H44 AL.

Le differenti varianti del prodotto

• SolarFish H44 3,35 m AL (cod. 518645) = lunghezza profilo 3350 mm
• SolarFish H44 3,65 m AL (cod. 569371) = lunghezza profilo 3650 mm
• SolarFish H44 3,65 m BLACK (cod. 570766) = lunghezza profilo 3650 mm
• SolarFish H44 4,45 m AL (cod. 558358) = lunghezza profilo 4450 mm
• SolarFish H44 4,85 m AL (cod. 569372) = lunghezza profilo 4850 mm

Caratteristiche chiave del profilo per fissaggio di pannelli fotovoltaici SolarFish H44

• Compatibile con installazione attraverso cava inferiore o cave laterali
• Cave compatibili con viti a testa esagonale SKS M8 e viti a testa a martello RHS
• Utilizzabile con morsetti universali PM U / PMC U e preassemblati PM F / PM C
• Adatto alla realizzazione di sistemi fotovoltaici su diverse tipologie di copertura
• Disponibile in diverse lunghezze per moduli fotovoltaici di differenti dimensioni

Per scoprire tutti i dettagli tecnici e le specifiche, si rimanda alla consultazione della scheda tecnica allegata: scheda tecnica Fischer SolarFish H44

Tipologia : Profilo per pannelli fotovoltaici
Materiale : Alluminio
Lunghezza : 3350-4850 mm
Sezione trasversale : 3,42 cm²
Momento di inerzia : 6,45-7,27 cm⁴
Modulo di resistenza : 3,26-3,37 cm³
Altezza : 44 mm
Pezzi per confezione : 1 Pz.
Utilizzo : Fissaggio fotovoltaico
Campo d'impiego : Impianti fotovoltaici
Livello d'uso : Professionale
Peso : 0,92 kg/m
