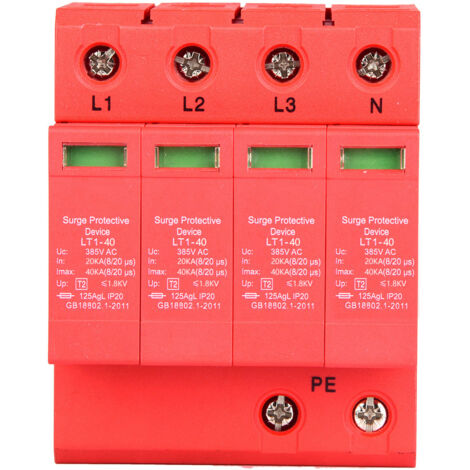

Scaricatore di sovratensione per impianti elettrici modulare 3P+N 25KA-50KA 275V Ettroit

Gli scaricatori di sovratensione, detti anche limitatori di sovratensione, consentono di proteggere dispositivi e impianti sia da sovratensioni dovute all’attività e alla manutenzione della rete elettrica in gergo comune sovratensioni di manovra, sia da quelle sovratensioni indotte da fenomeni atmosferici naturali come ad esempio i fulmini. Gli scaricatori di sovratensione detti Surge Protection Device (SPD) quando ricevono la sovratensione fanno scendere l’impedenza attraverso l’assorbimento della carica prodotta. A questo punto avviene una manovra drenante che stabilirà in modo costante la tensione al fine di renderla compatibile con i livelli equipotenzializzanti e isolanti dell’apparecchiatura. Tensione massima continuativa (Uc): è il valore ammissibile di tensione alla frequenza 50/60Hz che può essere applicata ai morsetti del SPD continuativamente senza che si danneggi. Rappresenta di fatto la tensione nominale del SPD. Corrente ad impulso (Iimp): è il valore di picco della corrente che circola in un SPD che ne permette la classificazione di classe di prova I. Questo valore di corrente è riferito ad un impulso con forma d’onda 10/350µs. Corrente nominale scarica (In): è il valore di picco della corrente che circola in un SPD che ne permette la classificazione di classe di prova II. Questo valore di corrente è riferito ad un impulso con forma d’onda 8/20µs. Corrente di scarica massima (Imax): è il valore di picco della corrente che può circolare in un SPD senza che lo stesso si danneggi. Questo valore è riferito ad un impulso con forma d’onda 8/20µs. Livello di protezione (Up): è il valore della tensione che caratterizza il comportamento del SPD nel limitare la tensione tra i suoi terminali e che è scelto tra una serie di valori preferenziali. Principali Caratteristiche Scaricatore Di Sovratensione Tipologia SPD a Limitazione Sistema di Classe I + Classe II Tipo T1+T2 3P+N 4M Occupa 4 Moduli DIN Uc:275V AC Limp:8kA(10/350us) In:25kA(8/20us) Imax:50kA(8/20us) Up:1.5KV SPECIFICHE TECNICHE Modello JXSPD-3P+N Tipo di dispositivo Limitatore di sovratensione Tensione nominale 230 V AC, 50 / 60 Hz Tensione massima continuativa (Uc) 275 V AC, 50 / 60 Hz Classe Tipo 1+2 ( Classe B+C ) Livello di protezione (Up) 1.5KV Corrente ad impulso (Iimp) 8kA(10/350us) Corrente nominale scarica (In) 25kA(8/20us) Corrente di scarica massima (Imax) 50kA(8/20us) Indicazione dello stato di funzionamento Si Tipo di connettori morsetti a vite Custodia Plastica, montaggio su guida DIN, TS-35 Larghezza nei moduli di 17.5 mm 4 Peso 0.552 kg Dimensioni 71 x 83 x 70 mm Costruttore / Marca Ettroit LA CONFEZIONE CONTIENE N.01 Modulo DIN Materiale : Plastica Garanzia : 2 ANNI COLORE ESTERNO : BIANCO ARANCIONE
