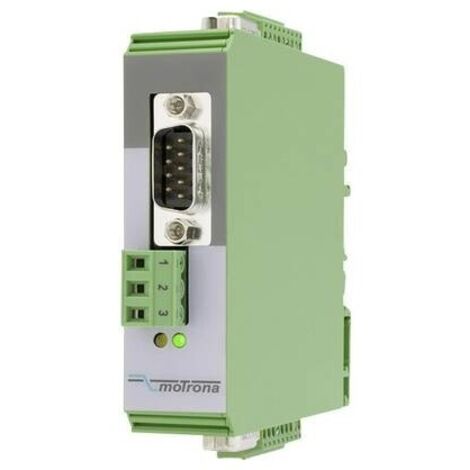

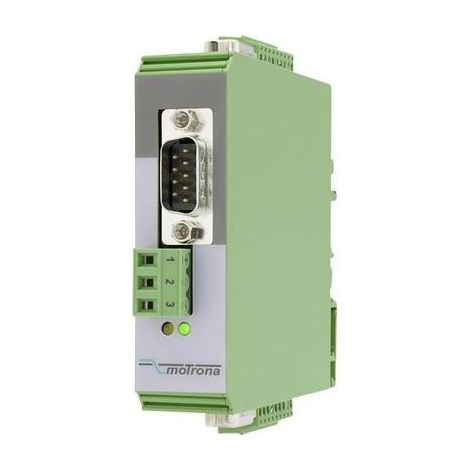

Motrona 8386.5010 Distributore di segnale SinCos

Alimentazione: trasduttore 5VDC
Frequenza limite: 500 kHz
Trasduttore di ingresso segnale: sin+ / sin/cos+ / cos/ref+ / ref e in formato 1 Vss
Uscite: 2 uscite del coseno sinusoidale con lo stesso formato del,ingresso analogico 2 incrementali sono possibili uscite in formato A, /A, B, /B, Z, /Z , regolabile singolarmente su TTL/RS422 o livello HTL (10-30 V), livello
Durata del segnale: circa 200nsek.

Distributore di segnale e convertitore di segnale sinusoidale per codificatore con coseno-AusgangTyp SV210

Lo SV 210 - Distributore di segnale viene impiegato per i segnali cosiddetta sincos-geber pulito e senza problemi su più dispositivi. In questo modo è possibile terminali a scelta con sincos-signalen sia con rilevatore incrementale di impulsi. Su entrambe le uscite sinusoidale fornisce il distributore, a sua volta, segnali di onde a sinusoide con lo stesso formato all'ingresso, compreso il trasduttore Referenzimpulses (se presente). sul lato Tutti i segnali di onde a sinusoide utilizzando il rivelatore di tensione per uso industriale normale formato da 1 Vss (differenziale). Segnali di corrente dopo l'standard 11 nessun non supportato sul dispositivo. Su entrambe le uscite incrementale fornisce il distributore potenziali, esattamente un impulso sinusoidale pro periodo e un impulso in base al riferimento in arrivo a impulsi. Sono disponibili in linea di principio, la differenza di segnali A, /A, B, /B, Z, /Z. Il livello di uscita è per ciascuna delle due uscite selezionabili separatamente incrementale (intervallo TTL 5 V a HTL max. 30 V) Testo tradotto automaticamente.

Punti di forza e dettagli

1 x sinCos-Eingang
2 x sinCos-Ausgang
2 x Uscita incrementale (TTL/HTL)

Caratteristiche

Alloggiamento in plastica sottile, occupa poco spazio per guide portanti,montaggio collegamenti per sincos-signale tramite connettore D-SUB,uscite a impulsi incrementali sono possibili tramite morsetti a vite inseribili.

Requisiti di sistema
