Descrizione generale
Il modulo LCD 16 x 1 con retroilluminazione inferiore riflettente è progettato per applicazioni che richiedono un display chiaro e leggibile. Questo schermo TN grigio offre una risoluzione di 16 caratteri per 1 riga, con un cursore integrato per una visualizzazione ottimale delle informazioni. È alimentato da una tensione di +5V e presenta un ciclo di lavoro di 1/16, rendendolo ideale per progetti di elettronica e hobbistica.Specifiche tecniche

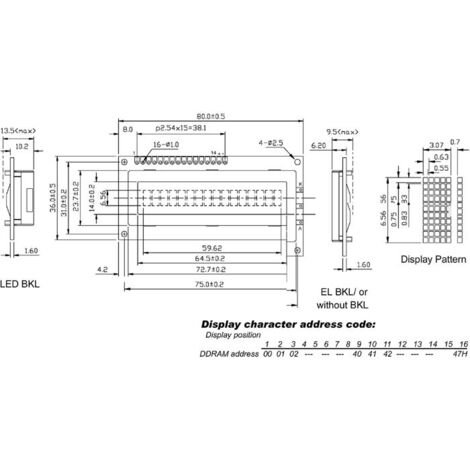

- Dimensioni del modulo: 80.0 x 36.0 mm
- Dimensioni del display: 64.5 x 14.0 mm
- Dimensioni del punto: 0.55 x 0.75 mm
- Dimensioni del carattere: 3.07 x 6.56 mm
- Tensione di alimentazione (Vdd-Vss): -0.3 ~ 5.5 V
- Tensione di ingresso (Vi): -0.3 ~ Vdd
- Tensione di ingresso consigliata (Vdd): 4.7 ~ 5.5 V (a +5 V) / 2.7 ~ 5.3 V (a +3.3 V)
- Corrente di alimentazione (Idd): 1.3 mA tipico (a Vdd = 5V)
- Tensione driver LCD consigliata (Vdd-V0): 4.3 ~ 4.7 V (a 25°)
- Tensione di avanzamento del LED (Vf): 4.2 V tipico (a 25°C)
- Corrente continua LED (If): 110 mA (a 25°C)
Compatibilità e accessori
- Controllore incorporato: KS0066U o equivalente
- Retroilluminazione: no
Installazione
- Assegnazione dei pin: GND 1 (Vss), +5V 2 (Vdd), regolazione del contrasto 3 (V0), segnale di selezione registro H/L 4 (RS), segnale di lettura/scrittura H/L 5 (R/W), segnale di abilitazione H/L 6 (E), linee bus dati H/L 7 ~ 14 (DB0 ~ DB7), +4.2V per BKL 15 (A), alimentazione per BKL (0V) 16 (K)
