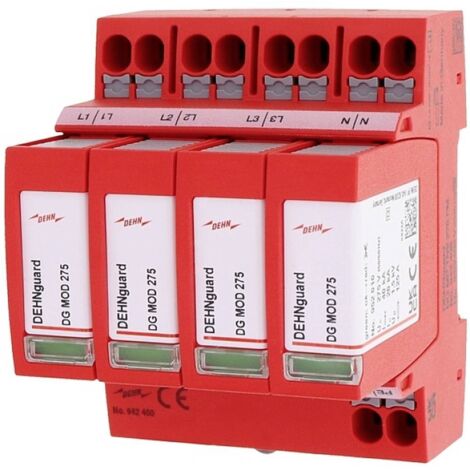

DEHN 942400 DG MP TNS 275 Scaricatore di sovratensioni Protezione da sovratensioni per: Armadi di distribuzione 20 kA 1

Effetto di protezione coordinato a livello energetico verso il terminale (≤ 10 m) tipo 2 + tipo 3Tensione nominale: CA (UN) 230 / 400 V (50 / 60 Hz)Tensione continua massima: CA (UC) 275 V (50 / 60 Hz)Corrente di dispersione nominale: (8/20 µs) (in) 20 kAMax. Corrente d'urto di dispersione: (8/20 µs) (Imax) 40 kAUrto combinato: [L-N] (UOC) 20 kVCorrente di carico nominale con cablaggio passante V: (IL) 40 ALivello di protezione: [L-PE] / [N-PE] (UP) ≤ 1,5 / ≤ 1,5 kVLivello di protezione: [L-PE] / [N-PE] a 5 kA (UP) ≤ 1 / ≤ 1 kVMax. Protezione da sovracorrente sul lato della rete con cablaggio passante V: 40 A GGMax. Protezione da sovracorrente sul lato della rete in caso di cablaggio a punti (collegamento doppio 2 x 10 mm²): 125 A GGResistenza ai cortocircuiti con max. Protezione da sovracorrente lato rete: (ISCCR) 50 kAeffTensione TOV (UT) - caratteristiche: 335 V / 5 sec. – ResistenzaTensione TOV (UT) - caratteristiche: 440 V / 120 min. – Guasto sicuroIndicatore di funzionamento/guasto: Verde/rossoNumero di porte 1Sezione di collegamento: (Min.) 1,5 mm² a un filoSezione di collegamento: (Min.) 6 mm² a filo sottileSezione di collegamento: (max.) 10 mm² a filo singolo/sottileSezione di collegamento: (Min.) Con tubetto terminale 1,5 mm²Sezione di collegamento: (max.) con tubetto terminale 6 mm²Sezione di collegamento: (max.) con tubetto terminale senza collare 10 mm²Montaggio su guida DIN da 35 mm in conformità con EN 60715Materiale alloggiamento in materiale termoplastico, colore rosso, UL 94 V-0Posizione di montaggio internoDimensioni di montaggio: 4 TE, DIN 43880Approvazioni KEMA, VDEContatti FM: / Contatto a forma di contattoPOTENZA DI COMMUTAZIONE: CA 250 V / 0,5 APOTENZA DI COMMUTAZIONE: CC 250 V / 0,1 A 125 V / 0,2 A 75 V / 0,5 A.Sezione di collegamento per morsetti FM max. 1,5 mm2 a filo singolo/sottile

DEHNguard modulare con interruzione Advanced-Circuit a prova di dimensionamento

Scaricatore modulare di sovratensione per sistemi TN-S, con contatto di telecomunicazione privo di potenziale.· Unità completa pronta per il collegamento composta dal componente di base e i moduli di protezione a innesto.· Coordinata in modo energetico all'interno della famiglia di prodotti Red/Line.· Capacità di dispersione elevata grazie ai potenti varistori all'ossido di zinco e scintillatori.· Elevata sicurezza del dispositivo tramite il monitoraggio degli scaricatori Thermo-Dynamik-Control.· Sostituzione semplice e senza utensili del modulo di protezione grazie al sistema di bloccaggio modulo con il tasto di sblocco modulo· Collaudato per urti e vibrazioni in conformità alla norma EN 60068-2.· Tecnologia di collegamento Push-in Testo tradotto automaticamente
