Descrizione generale

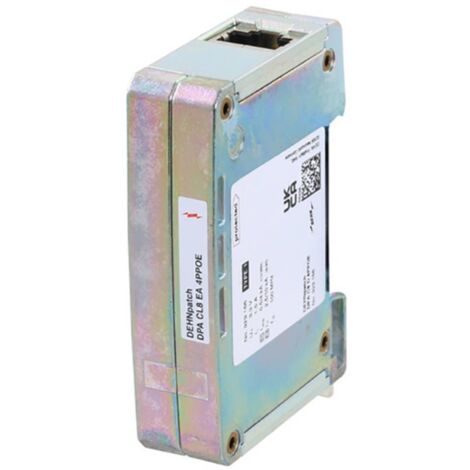

Il DEHN 929166 DPA C8 D 4PPOE è uno scaricatore di sovratensioni progettato per proteggere le applicazioni in cablaggi strutturati, come Industrial Ethernet, distributori di dati, sistemi di telecamere digitali e Power over Ethernet (PoE). Questo dispositivo compatto ha una larghezza di costruzione di soli 19 mm e utilizza tecnologia di collegamento RJ45, garantendo una protezione efficace contro le sovratensioni e i fulmini.Specifiche tecniche
- Dimensioni: 19 mm (larghezza) x 51 mm (profondità) x 75 mm (altezza)
- Peso: 167 g
- Temperatura di esercizio: da -40 °C a 80 °C
- Tensione nominale (UN): 3,3 V
- Tensione continua massima DC (Uc): 3,3 V
- Tensione continua massima DC Pa-Pa (PoE) (Uc): 58 V
- Corrente nominale (IL): 1,5 A
- Corrente d'urto totale (Iimp): 4 kA (10/350 μs)
- Corrente di dispersione nominale C2 (8/20 μs): 2,5 kA (Ad-Ad e Ad-PG), 10 kA (totale), 2,5 kA (Pa-Pa)
- Livello di protezione Ad-Ad in C2 (UP): ≤ 700 V
- Livello di protezione Ad-PG in C2 (UP): ≤ 600 V
- Livello di protezione Pa-Pa in C2 (PoE) (UP): ≤ 800 V
- Frequenza di taglio (FG): 100 MHz
- Capacità: ≤ 10 pF (Ad-Ad), ≤ 25 pF (Ad-PG)
Compatibilità e accessori
- Collegamento ingresso/uscita: Presa RJ45/presa RJ45
- Occupazione: 1/2, 3/6, 4/5, 7/8
- Montaggio: Guida DIN 35 mm in conformità con EN 60715
- Messa a terra: Oltre 35 mm guida DIN in conformità con EN 60715
Installazione
Il dispositivo è progettato per il montaggio su guida DIN e include un collegamento a vite aggiuntivo sul lato dell'alloggiamento per un collegamento a terra opzionale.Utilizzo
Il DEHN 929166 DPA C8 D 4PPOE è ideale per la protezione di tutte le coppie di fili in applicazioni Ethernet, garantendo una protezione efficace contro le sovratensioni e i fulmini.Altre informazioni
- Approvazioni e norme: IEC 61643-21 / EN 61643-21
- Colore alloggiamento: Bianco
- Modello adattatore completamente schermato
