Descrizione generale

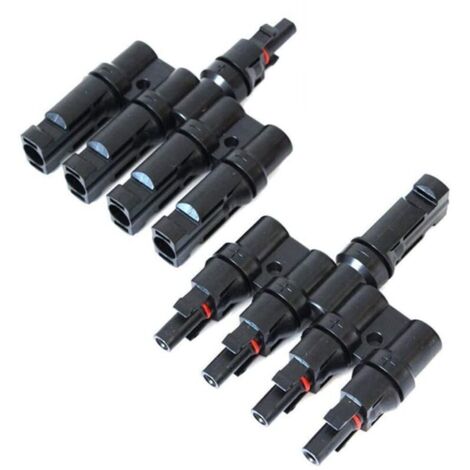

Il connettore per pannello solare fotovoltaico MC4 è progettato per garantire un collegamento sicuro e stabile tra i pannelli solari. Realizzato con materiali di alta qualità, questo connettore è resistente alla corrosione e offre un'eccellente protezione contro acqua, polvere e raggi UV, rendendolo ideale per ambienti difficili e condizioni meteorologiche estreme. È disponibile in una configurazione a T, permettendo di collegare da 1 a 4 rami di pannelli solari.Specifiche tecniche
- Tensione nominale: 1000 V
- Corrente nominale: 50 A (2-4,0 mm²)
- Tensione di prova: 6000 V (50 Hz, 1 min)
- Grado di protezione: IP67
- Classificazione di infiammabilità: UL94-V0
- Cavo adattatore: OD 4,5-7,0 (2,5-4,0 mm²)
- Materiali dei contatti: rame stagnato
- Materiale di isolamento del connettore: PPO
- Intervallo di temperatura di funzionamento: -40 ~ 90 °C
- Resistenza di contatto del connettore: 0,5 mΩ
- Forza di inserimento: ≤ 50 N
- Forza di estrazione: ≥ 50 N
Installazione
L'installazione del connettore è semplice, ma si consiglia di utilizzare una pinza crimpatrice per garantire una perfetta aderenza. Questo connettore è progettato per installazioni permanenti.Utilizzo
Il connettore MC4 è ideale per collegare sistemi solari fotovoltaici che richiedono elevati requisiti meccanici. È leggero, compatto e portatile, rendendolo facile da usare in diverse applicazioni solari.Altre informazioni
- Colore: connettori a T (da 1 a 4 rami)
- La confezione contiene: 1 connettore solare e 1 connettore di derivazione a T
