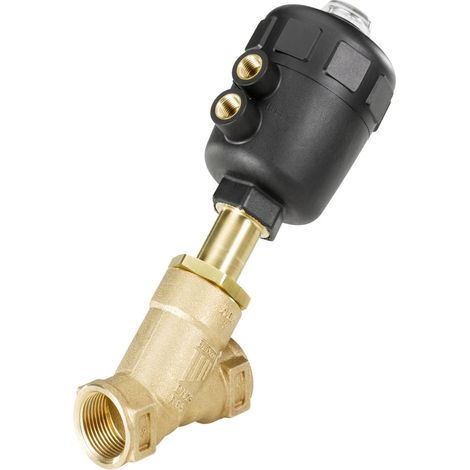

Bürkert Valvola pneumatica 178608 2000 Materiale cassa Bronzo Materiale sig PTFE 1 pz.

Collegamento per cavi G 1/2"
Larghezza nominale 13 mm
Dimensioni dell'azionamento Ø 40 mm
Valore KV 3,8 m³/h
Pressione di comando da 4,0 fino a 10 bar
Pressione di esercizio massima 15 bar fino a +180 °C
Temperatura sostanza da -10 fino a +180°C
Temperatura ambientale da -10 a +60 °C

Valvola con sede obliqua a 2/2 vie per sostanze fino a +180°C, manicotto di raccordo

Valvola con sede obliqua, controllata esternamente, è costituita da un azionamento pneumatico a pistone e da un alloggiamento della valvola a due vie. La rinomata guarnizione per premistoppa con riposizionamento automatico e senza bisogno di manutenzione, garantisce un'elevata tenuta e durata. Gli alloggiamenti obliqui a favore di flusso consentono elevati valori del flusso.

Punti di forza e dettagli

Per sostanze fino a +180°C
Elevato valore del flusso
Lunga durata
Indicatore di posizione ottico di serie
Testa motrice orientabile per l'allineamento dei collegamenti di controllo d'aria
Minimo consumo di aria per il controllo grazie al corpo di riempimento
L'ampia scelta di dimensioni dell'azionamento consente ottime combinazioni di azionamento convenienti
Braccio per colpo d'ariete con i liquidi grazie al flusso sotto la sede

Caratteristiche

Valvola con sede obliqua a 2/2 vie con flusso sotto la sede
Chiuso a molla
Materiale alloggiamento:bronzo duro
Materiale dell'azionamento: poliammide
Materiale isolante: PTFE
Per impiego universale con liquidi, gas e vapori
Viscosità max. 600 mm² /s
Premistoppa PTFE anelli V con compensazione a molla
Posizione di montaggio: qualsiasi, preferibilmente l'azionamento verso l'alto
Sostanza di controllo: aria e gas neutri
Porta di controllo G 1/8

Note

Il valore KV indica il flusso di acqua in litri per minuto attraverso una valvola con una pressione di circa 1 Bar e una temperatura dell'acqua in un intervallo di 5 - 30 °C. . Illustration similar.
