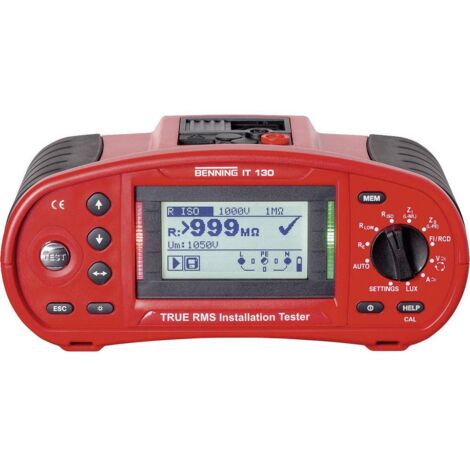

Benning IT 130 + CFlex 1 Tester per installazioni Calibrato (ISO)

Intervallo di misura bassa resistenza: 0,01 ohm - 2 kOhm
Corrente di prova: 200 mA
Intervallo di misura della resistenza d'isolamento: 10 kOhm - 1 GOhm
Tensione di prova: 50/100/250/500/1000 V
Intervallo di misura di linea (L-N/L), impedenza di loop (L-PE) misurazione: 0,01 ohm - 10 kOhm
Intervallo di misura corrente di corto circuito: 0,01 A - 200 kA
Verifica FI/RCD tipo AC/A/F, B/B+: ritardo di tempo, corrente di intervento (rampa), tensione di contatto, test di auto
Campo di misura della tensione: da 1 a 550 V AC/DC TRMS
Intervallo di misura della frequenza: 0 - 500 Hz
Memoria valori di misura: 1800 risultati di misurazione
Intervallo di misura corrente alternata AC: 0,3 - 3000 A
Rapporto convertitore: 100 mV/A, 10 mV/A, 1 mV/A
Intervallo d'apertura per pinza amperometrica: 160 mm

Verifica dell'installazione TRMS BENNING IT 130 + AC-trasformatore di corrente CFlex 1

IT 130 Controlli di sicurezza su impianti elettrici dopo la costruzione, modifica o test di ripetizione regolare secondo VDE 0100/ 0105 e IEC 60364 è possibile con il BENNING IT 130 semplice ed efficiente. Inoltre, i Interruttore di protezione FI/RCD, Standard e eccitazione (S) di tipo AC, A, F, B, B+ con funzione autotest, Beruhungsspannung, tempo e corrente di rilascio (test rampa). CFlex 1 Adattatore di misurazione di corrente con pinza amperometrica flessibile con output analogico. Utilizzabile universalmente per dispositivi di misurazione comune e scopemeter tramite spina di sicurezza da 4 mm. Testo tradotto automaticamente.

Punti di forza e dettagli

Resistenza a bassa resistenza, continuità, resistenza di isolamento, impedenza di linea, impedenza di loop
Verifica di circuiti di protezione FI/RCD standard e eccitazione (S), tipo AC, A, F, B, B+
TRUE RMS tensione, frequenza, campo rotante, corrente di dispersione di errore solo in rete IT
Memoria dei valori di misura di 4 livelli (Oggetto, blocchi, backup, punto di misurazione) per 1800 misurazioni
Upload e download di strutture dei valori di misura
Interfaccia bidirezionale (USB/RS 232)
Incl. CFlex 1 adattatore per pinza amperometrica AC

Caratteristiche

IT 130 Per la verifica di impianti elettrici conformemente a DIN VDE 0100-600 e DIN VDE 0105-100, incl. Verifica di circuiti di protezione FI/RCD di tipo B/B+ Dotazione: display grafico illuminato con funzione di guida, diagramma di connessione
Funzioni di misurazione selezionabili direttamente tramite interruttore rotante
Campo rotante
Corrente di dispersione di errore solo in rete IT
Risultato della misurazione con simbolo di esito positivo/negativo
Memoria dei valori di misura di 4 livelli (Oggetto, blocchi, backup, punto di misurazione)
Orologio di tempo reale integrato
Caricamento di strutture impianto, il download dei valori di misura
USB/bidirezionale interfaccia RS 232
LED verde/rosso per visualizzazione del risultato positivo/negativo all'analizzatore/ puntale di prova Commander
Puntale di prova Commander con tasto di prova/ memoria, illuminazione a LED del punto di misura
Software per un semplice download delle misurazioni, registrazione (prova di rapporto/ ZVEH-Protocollo di verifica), la creazione e la trasmissione (upload) di strutture impianto per BENNING IT 130
Controllo della tensione online
Opzionale: misurazione di messa a terra, di intensità di corrente e di illuminazione. Dati tecnici: Display: display grafico LC
Intervallo di misura bassa resistenza: 0,01 ohm - 2 kOhm
Corrente di prova: 200 mA
Intervallo di misura della resistenza d'isolamento: 10 kOhm - 1 GOhm
Tensione di prova: 50/100/250/500/1000 V
Intervallo di misura di linea (L-N/L), impedenza di loop (L-PE) misurazione: 0,01 ohm - 10 kOhm
Intervallo di misura corrente di corto circuito: 0,01 A - 200 kA
Verifica FI/RCD tipo AC/A/F, B/B+: ritardo di tempo, corrente di intervento (rampa), tensione di contatto, test di auto
Campo di misura della tensione: da 1 a 550 V AC/DC TRMS
Intervallo di misura della frequenza: 0 - 500 Hz
Memoria valori di misura: 1800 risultati di misurazione
Tensione di alimentazione: 6 batterie stilo NiMH CFlex 1 3 intervalli di misura: 30 A/ 300 A/ 3000 A
Diametro di loop di misurazione/lunghezza: 16 cm/46 cm
Cavo di collegamento loop di misura - trasformatore di corrente: 1,8 m
Elevata flessibilità per punti di misurazione, dimensioni sezione e per includono più circuiti
Semplice meccanismo di chiusura, utilizzabile con i guanti
LED verde per è pronto all'uso, LED rosso per sottotensione delle batterie.

Incluso nella consegna

Tester di installazione IT 130, Borsa, Software PC, Cavo USB/RS 232, Puntale di prova Commander commutabile, Cavo di prova con spina schuko, Cavo di prova universale, 3 x puntali di prova/morsetti a coccodrillo, Caricabatterie con batterie ricaricabili, Istruzioni per l'uso, CFlex 1 adattatore per pinza amperometrica, Custodia protettiva, Batterie
