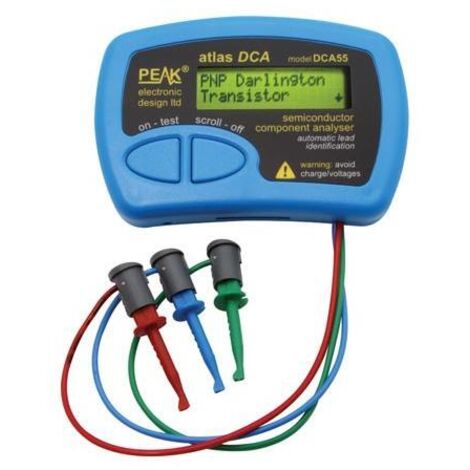

Analizzatore per componenti a semiconduttore

Prodotto esaurito

Informazioni sul prodotto

Descrizione

identificazione automatica dei componenti
identificazione automatica della configurazione dei pin
identificazione di caratteristiche speciali dei componenti, come la protezione dei diodi o i ponti di resistenze nei transistor
transistor bipolari: misurazione del guadagno e della corrente di dispersione, rilevamento del silicio e del germanio
misura della tensione di soglia al gate per i MOSFET in modalità Enhacement
misurazione delle cadute di tensione dei semiconduttori per diodi, LED e transistor (Base-Emitter)
spegnimento automatico e manuale
Progettato e prodotto nel Regno Unito

Dati tecnici
Corrente di prova massima di picco a s/c: 5,5 mA
Picco massimo di tensione di prova su o/s: 5,1 V
Specifiche del diodo: * Corrente di prova: 5,0 mA * Precisione di tensione: da -2% -20 mV a +2% +20 mV * Vf per l'identificazione dei LED: 1,50 V - 4,00 V * Soglia di corto circuito: 10 Ohm
Specifiche SCR/triac: * Corrente di test di gate: 4,5 mA * Corrente di test di carico: 5,0 mA
Specifiche del transistor: * Gamma di guadagno (Hfe): 4-65000 * Precisione di guadagno: ± 3% ± 5 Hfe * Tensione di test Vceo: 2,0 V - 3,0 V * Precisione Vbe: da -2% -20 mV a +2% +20 mV * VBE per Darlington (shunted): 0,95 V - 1,80 V (0,75 V - 1,80 V) * Soglia di shunt base-emettitore: 50 kOhm - 70 kOhm * Corrente di test del collettore BJT: 2.45 mA - 2,55 mA * Perdita accettabile BJT: 0,7 mA * MOSFET: - Intervallo di soglia di gate: 0,1 V - 5,0 V - Precisione di soglia: da -2% -20 mV a +2% +20 mV - Corrente di test di drain: 2,45 mA - 2,55 mA - Resistenza di gate: 8 kOhm * Corrente di test di drain di deplezione: 4,5 mA * Corrente di test di drain-source di JFET: 0,5 mA - 5,5 mA
Dati ambientali
Temperatura di esercizio: 0-50 °C
Alimentazione
Batterie: No
Numero di batterie: 1
Tensione nominale della batteria: 1,5 V
Composizione della batteria: alcalina
Dimensioni della batteria IEC: AAA (LR03, R03, FR03, HR03, KR03, ZR03 ,24A, 24D, 24LF, UM4, Micro, MN2400, MX2400, MV2400)
Informazioni di base
Colore: nero
Colore aggiuntivo: Blu
Profondità: 20 mm
Altezza: 70 mm
Larghezza: 103 cm
Peso: 98 g

Caratteristiche

Marche
PEAK
Garanzia
1 anno(i)
Origine
Prodotto in Regno Unito
Antishock
No
Batteria o pila inclusa
Sì
Connesso
Si
Disponibilità pezzi di ricambio
0 anno(i)
Funzione(i) misurata(e)
Diodo
Altezza
7 cm
Indice di protezione
IP20
Intensità di corrente
1000 mA
Larghezza
14 cm
Lunghezza
10 cm
Materiale
Plastica
Modalità di visualizzazione
Numerico
Peso
2000 g
Retroilluminazione
Si
Tensione elettrica
3 V
Referenza ManoMano
ME1519642
MMID
592460922767
Rif. costruttore
DCA55
EAN
5410329460648
