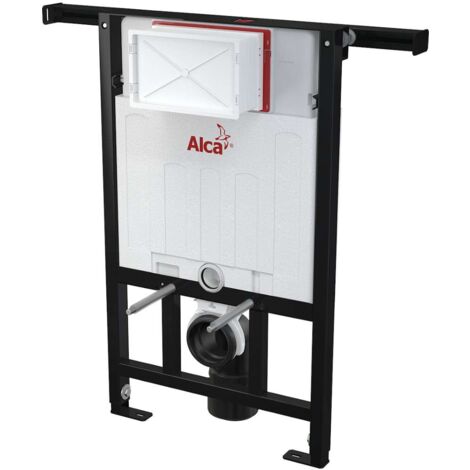

Alca Moduli di installazione - Modulo di installazione a paratia, modulo centrale per installazione a secco AM102/850

Sistema di installazione pre-murale per l'installazione a secco

• Piedini di ancoraggio regolabili con freno nell'intervallo 0-200 mm
• meccanismo di scorrimento del portarifiuti in otto posizioni ad una distanza di 0-93 mm
• Valvola d'angolo con opzione di collegamento al sistema di tubature Mepla
• il carico è trasferito alle pareti laterali da una trave distanziatrice regolabile da 830 a 1200 mm
• il sistema installato è coperto da cartongesso e non è possibile
• Elementi di rinforzo o di ancoraggio
• la struttura isolante in polistirolo evita la formazione di rugiada sulla superficie del serbatoio e smorza la trasmissione delle vibrazioni da parte di
• serbatoi nella struttura dell'edificio
• predisposizione per collegamento supporto con passaggio DG1/2" per sedili bidet e docce
• Risciacquo a 2 volumi regolabili individualmente, con riserva igienica
• Opzione di integrazione del risciacquo a distanza o a sensore
• compatibile con tutti i pulsanti di controllo Alcadrain
• La cisterna è realizzata in un unico pezzo, garantendo così una tenuta al 100%
• ingresso acqua centrale posteriore/superiore
• lavori di manutenzione senza l'uso di attrezzi
• la copertura del foro di servizio semplifica l'installazione e impedisce la penetrazione di umidità e sporco
• profondità di montaggio regolabile nell'intervallo 20-95 mm
• Profondità di montaggio 125 mm
• Materiale della struttura portante: metallo verniciato a polvere

Utilizzo

• Per l'installazione in edifici in legno.
• Per l'installazione tra due pareti.
• Per il montaggio di un WC sospeso con distanza di collegamento di 180 mm o 230 mm.
• Per la ricostruzione di nuclei residenziali.
• Per spessore pavimento 0-200 mm.
• Per WC sospesi

Parametri tecnici

• Allacciamento idrico posteriore o superiore tramite fori di montaggio G1/2"
• Intervallo funzionale della pressione dell'acqua 0,05-0,8 MPa.
• Intervallo consigliato di pressione dell'acqua 0,3-0,5 MPa.
• Risciacquo maggiore 6-9 - 9 l
• Risciacquo minore 2,5-3,5 – 3,5 l
• Impostazione standard del risciacquo maggiore 6 l
• Impostazione standard del risciacquo minore 3 l
• Riserva igienica 3 l
• Capacità della cisterna 9 l
• Test di carico 400 kg

Contenuto della fornitura

• Cisterna con valvole di carico e scarico
• Telaio autoportante con trave distanziatrice per l'ancoraggio tra le pareti 830-1200 mm
• Raccordo di collegamento idrico da 1/2" con valvola angolare Schell integrata da 1/2"-3/8"
• Kit di fissaggio: viti 8×60 - 4 pz, tassello da 12 - 4 pz
• Vite meccanismo 2 pz
• Kit di fissaggio del vaso WC: barra filettata M12 - 2 pz, rondelle - 4 pz, cappucci - 2 pz, dado - 2 pz, guaina proteggi-filetto - 2 pz
• Gomito di scarico HT 90/110 in polietilene, PE-HD
• Guarnizione di ingresso, premistoppa in polipropilene, guaina di rivestimento
• Guarnizione di scarico e raccordo in polipropilene, con guarnizione del raccordo
• Una serie di coperture di installazione per proteggere i fori di collegamento durante l'installazione del sistema
• Copertura del foro di servizio in due pezzi, facilmente accorciabile
