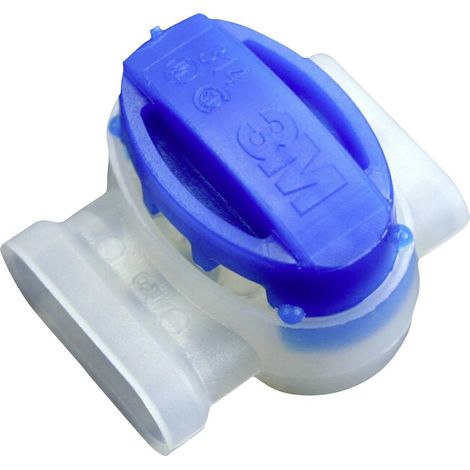

3M 314 Connettore flessibile: 0.5-1.5 mm² rigido: 0.5-1.5 mm² Numero Poli (num): 3 50 pz. Blu

3M™ Scotchlok™ 314 connettore, resistente all'umidità, non infiammabile, blu, 600 V, max. 0,5 - 1,5 mm², 500 pezzi/confezione

Il connettore 3M™ Scotchlok™ 314 IDC è autoestraibile, ignifugo e resistente all'umidità, con un contatto U unico che offre un collegamento elettrico rapido e affidabile. Testo tradotto automaticamente

Punti di forza e dettagli

L'esclusivo contatto U garantisce un collegamento elettrico affidabile fino a 600 V.
Utilizzo rapido e semplice grazie al semplice ripiegamento senza spelatura o torsione del cavo.
60998-2-3
Resistente all'umidità in applicazioni in ambienti umidi quando utilizzato con scatola di distribuzione.
Protezione contro l'umidità IPX8
Resiste a temperature fino a 105°C.
Compatibile RoHS 2011/65/EU

Caratteristiche

Per il raggruppamento, la codifica a colori e la marcatura

Note

Il connettore 3M™ Scotchlok™ è adatto per il collegamento di conduttori a uno o più fili nella tecnica di cablaggio di installazione. Con un intervallo di sezione da 0,5 a 1,5 millimetri quadrati, consente un collegamento passante anche su conduttori non tagliati. Il connettore nero Scotchlok™ mantiene una tensione massima di 30 volt e una temperatura limite di 105 °C. Può essere utilizzato sia nel campo di controllo, misurazione e regolazione, sia nell'impianto elettrico per auto e nella costruzione di impianti di commutazione. Il suo funzionamento si basa sul principio di un elemento a U: I conduttori da collegare, senza dover prima essere spelati, vengono inseriti nel connettore. Con una leggera pressione con le pinze Scotchlok™, gli elementi a U rimuovono l'isolamento del cavo, aumentano la superficie di contatto e HER. L'elemento a U sotto una tensione della molla circonda i singoli conduttori e garantisce un collegamento meccanico stabile, sicuro da vibrazioni, elettricamente perfetto e duraturo. Il connettore è stato testato nel campo di prova ad alta tensione 3M Deutschland GmbH in conformità con VDE 0606, 0607, 0303, 0470 e IEC23F e ha soddisfatto tutte le condizioni. I connettori Scotchlok™ sono tutti elencati UL e C.S. Illustration similar.
