Raccordi multistrato

Nuovo arrivato nel settore idraulico, il multistrato è assemblato senza soluzione di continuità utilizzando diverse tipologie di raccordi: a crimpare, scorrevole o a compressione. Scopri la nostra ampia scelta di raccordi di alta qualità (norme NF, CE Comap, ATEC) ad un prezzo molto interessante. Le nostre maniche e altri raccordi dritti multistrato ti aspettano!

Sei un po' perso in tutte queste sciocchezze?

Ma cos'è? "multistrato" a proposito?

Multistrato si riferisce a tubi e tubazioni compositi di PER (polietilene reticolato) e alluminio. Il multistrato è infatti un insieme di strati di materiali diversi.

Lo strato esterno è realizzato in PER (a volte anche polibutene), molto utile contro gli attacchi del sole (UV) così come gli urti, le temperature estreme e prodotti chimici. Nonostante queste evidenti qualità, il polietilene reticolato di base ha un tallone d'Achille: consente il passaggio delle molecole di ossigeno. Questa permeabilità favorisce la comparsa di fanghi nel circuito di alimentazione.

Il multistrato è tuttavia ermetico all'ossigeno, grazie al suo strato intermedio di alluminio. Quest'ultimo gli conferisce anche la sua flessibilità-rigidità e la sua leggendaria memoria di forma. Lo strato interno di PER fornisce un'eccellente protezione contro la corrosione e le incrostazioni.

Quali tipi di raccordi posso scegliere per la mia installazione?

Esistono tre tipi possibili di raccordi per reti multistrato: raccordi a compressione, raccordi a scorrimento ed infine raccordi a pressare >.

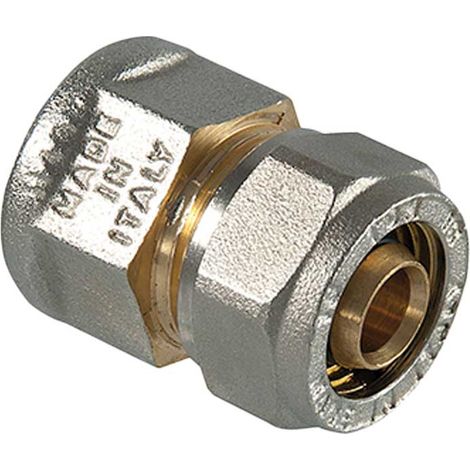

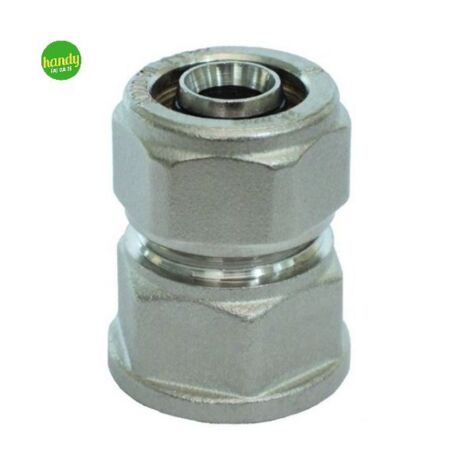

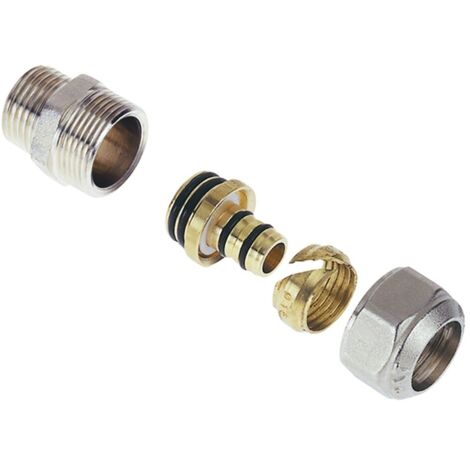

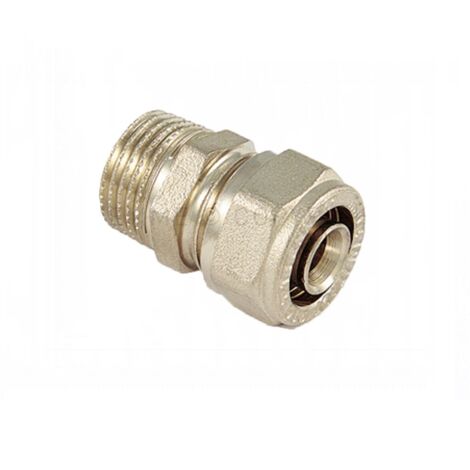

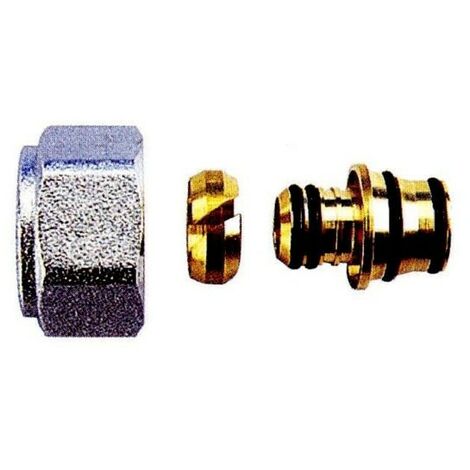

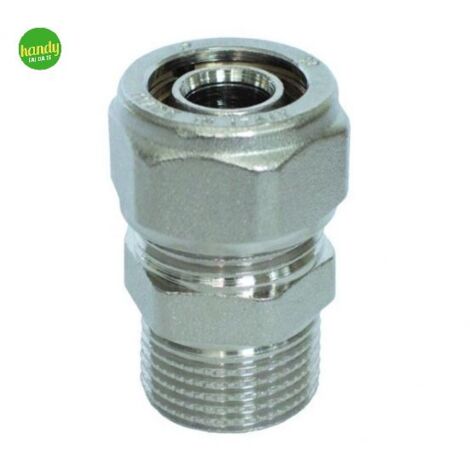

Raccordi a compressione :

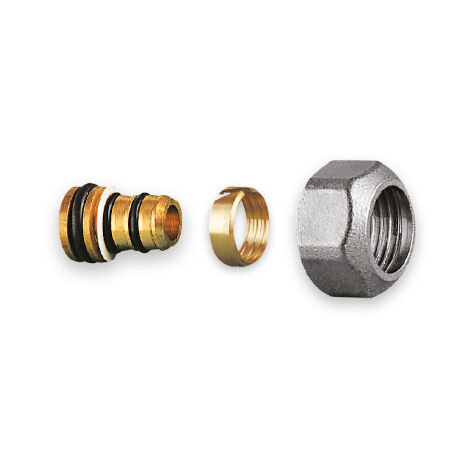

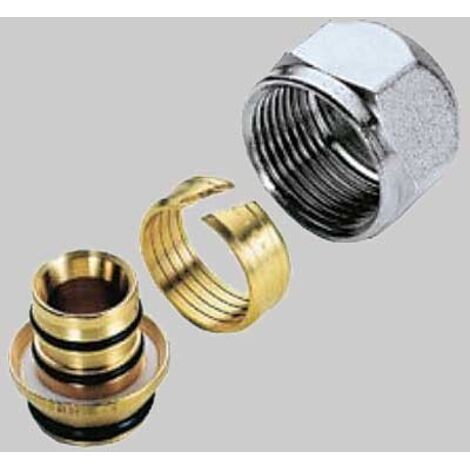

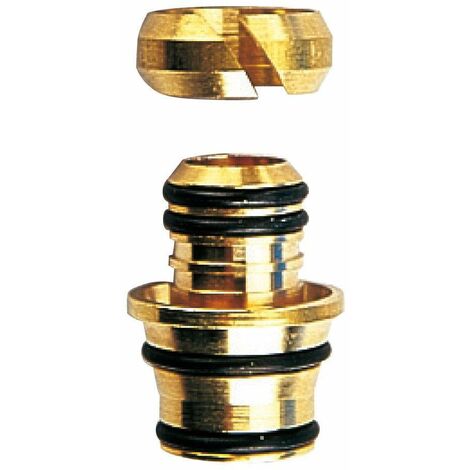

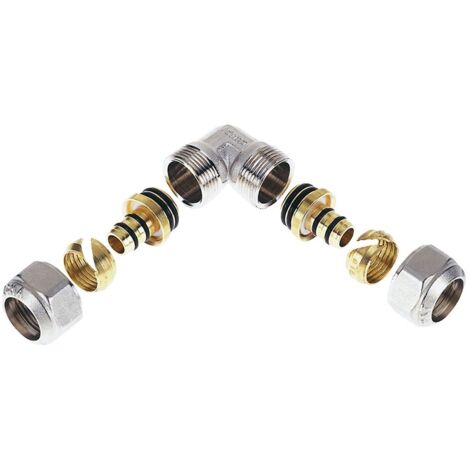

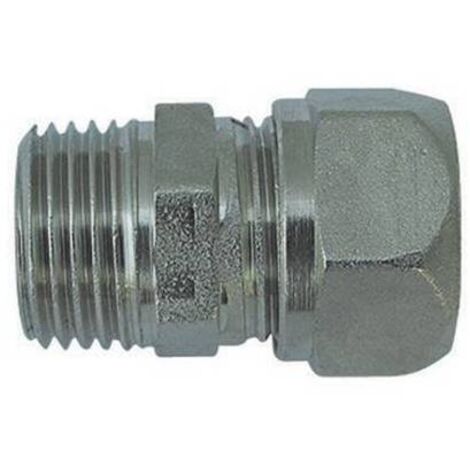

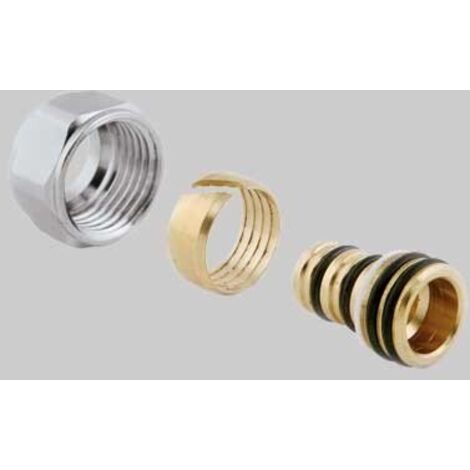

Questi semplici raccordi sono quasi identici ai raccordi a compressione per PER. Vengono consegnati in 3 elementi: il dado, l'anello di serraggio e un nipplo (inserto). L'unica cosa che cambia tra PER e multistrato è l'aggiunta di un ulteriore O-ring sul nipplo del raccordo. Quest'ultimo ha un ruolo molto importante, poiché impedisce il contatto tra lo strato di alluminio del tubo e il metallo del raccordo, evitando così il fenomeno dell'elettrolisi. Collegare questo tipo di raccordo è abbastanza semplice: tutto ciò di cui hai bisogno sono le chiavi inglesi. Deve però rimanere accessibile.

Raccordi scorrevoli:

Sono costituiti da un raccordo ad anello e da una presa scorrevole. La loro installazione richiede attrezzi molto più specifici rispetto al precedente raccordo a compressione “a vite”. Il primo utensile servirà per svasare il tubo (pinza per svasare, pinza per capicorda) mentre il secondo servirà per inserire il raccordo stesso (sarà poi necessaria una semplice pinza scorrevole con un set di ganasce).

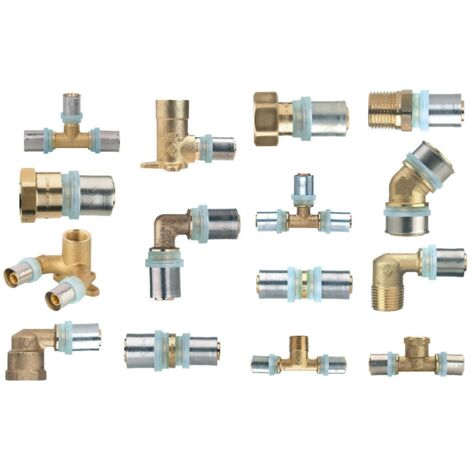

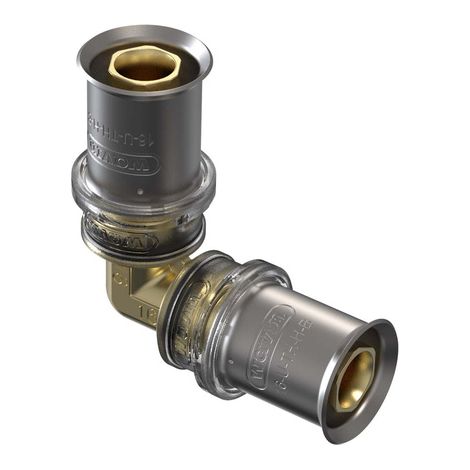

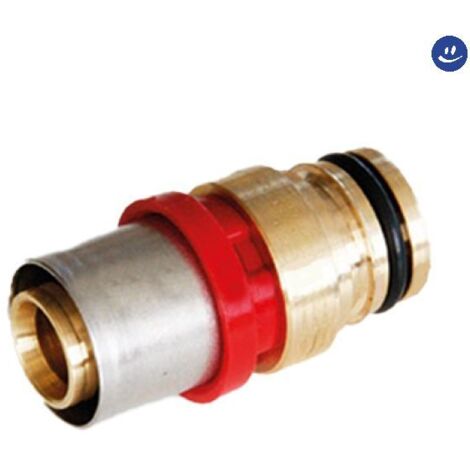

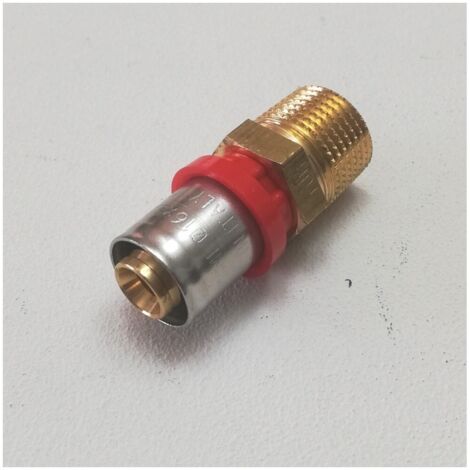

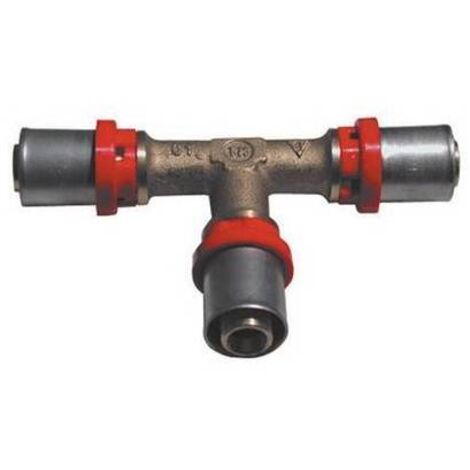

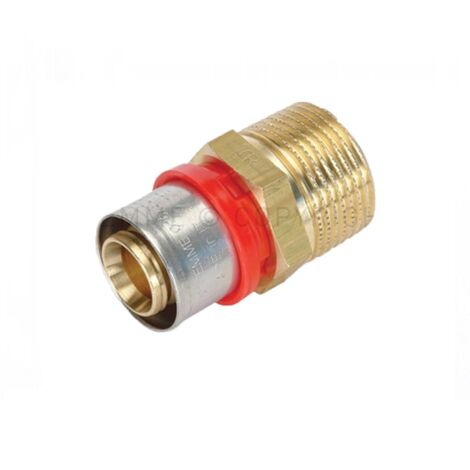

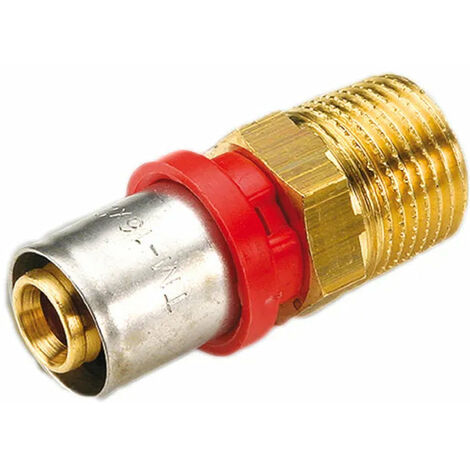

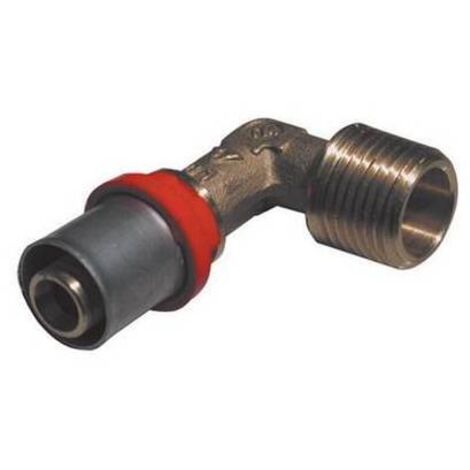

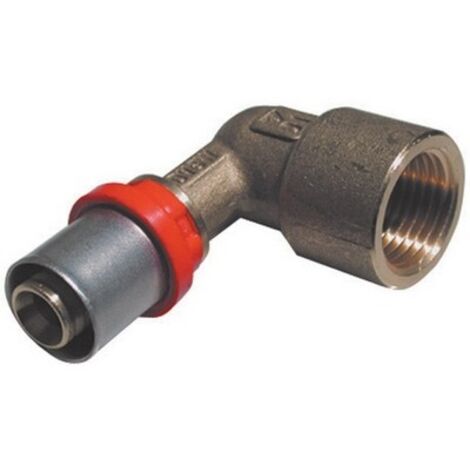

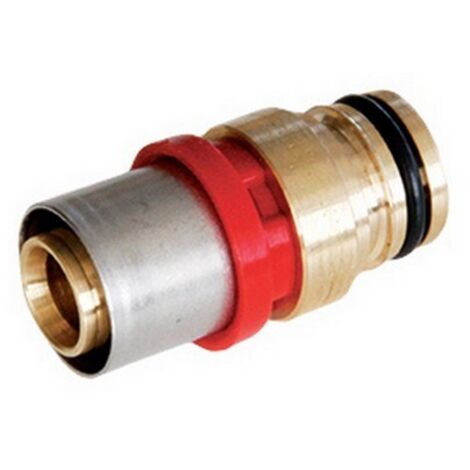

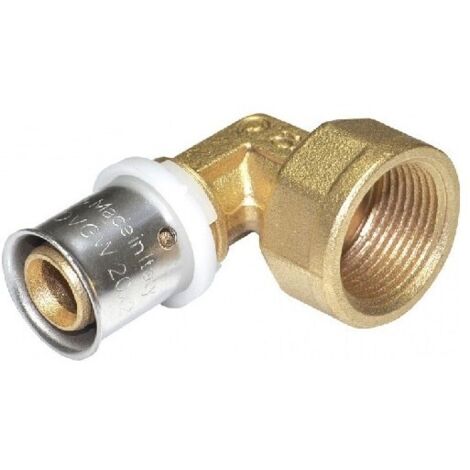

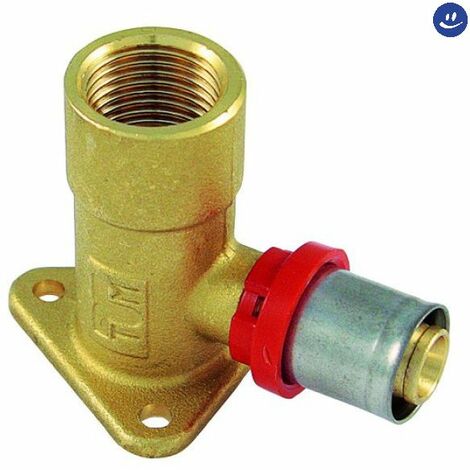

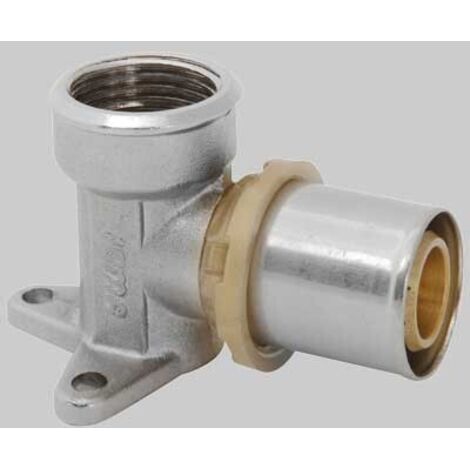

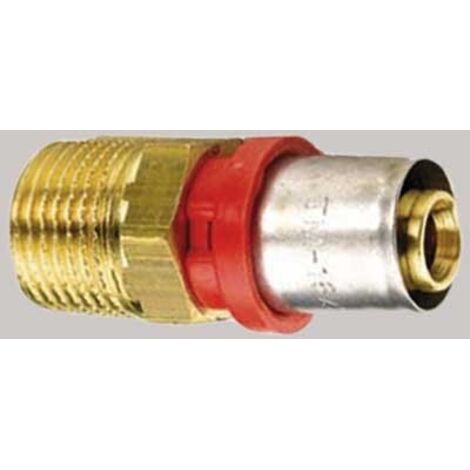

Raccordi a pressare:

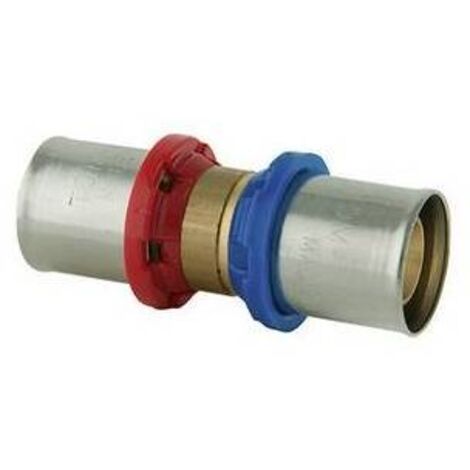

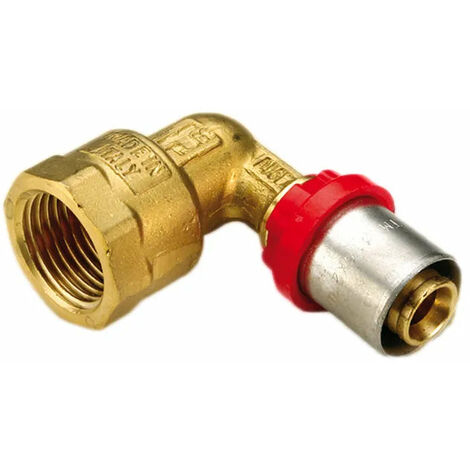

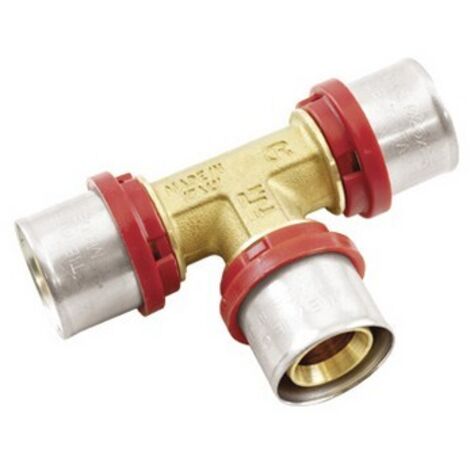

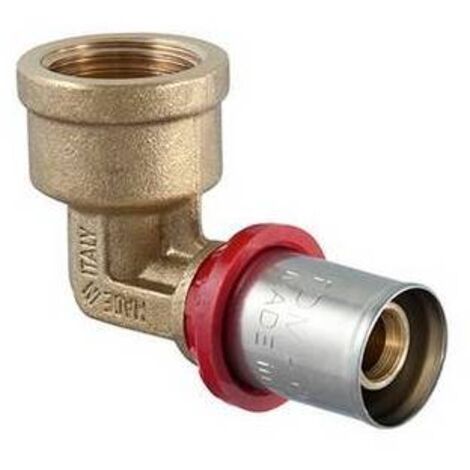

Costituiscono l'ultimo tipo di raccordi per tubi multistrato. Come per il modello a compressione, ne esistono due diverse tipologie, una per tubi PER e l'altra per multistrato. La differenza è dovuta all'aggiunta di O-ring in EPDM sulla parte dentellata del raccordo. In questo caso specifico il distanziale permette di evitare l'elettrolisi tra il metallo del raccordo e l'alluminio del tubo. Infatti, se due metalli a contatto vengono immersi in un liquido conduttivo (come l'acqua) il metallo con il potenziale dell'elettrodo più basso (come l'ottone) subirà la corrosione (detta galvanica) da parte del metallo più “nobile” (come qui l'alluminio). Questa corrosione non deve essere sottovalutata poiché riduce notevolmente la durata della vita del tubo. La crimpatura di questo tipo di raccordo richiede, come i raccordi scorrevoli, strumenti specializzati. Avrai bisogno di una crimpatrice meccanica o elettrica per sviluppare una forza sufficiente per posizionare il raccordo. Le prese di questo raccordo hanno però diversi profili di crimpatura. Che si tratti di U, H o anche TH, questi raccordi richiedono un inserto profilato corrispondente per una crimpatura riuscita.

In generale, l'affidabilità di una catena si basa sul suo anello più debole. Lo stesso vale per l'impianto idraulico: un collegamento mal realizzato può causare perdite nei tubi. Per questo motivo, ti consigliamo di prestare molta attenzione durante l'installazione di questi raccordi. Il taglio del vostro tubo multistrato dovrà essere il più netto possibile (utilizzando ad esempio un tagliatubi). Non trascurare nemmeno la calibratura e la smussatura del tuo tubo.
