Kit di riparazione filettatura Yato YT-1763 M5-M12

Kit professionale per la riparazione di filettature M5-M12. Le punte e i maschi sono realizzati in acciaio rapido HSS 4341. I maschi a singolo passaggio creano una filettatura in cui viene inserito un inserto a spirale in acciaio inossidabile temprato. L'inserto viene inserito utilizzando una manopola di guida e un punzone, che spezza la punta sporgente dell'inserto. Il set è progettato per 5 tipi di filettatura: M5 x 0,8 x 6,7 mm, M6 x 1,0 x 10,8 mm, M8 x 1,25 x 10,8 mm, M10 x 1,5 x 13,5 mm, M12 x 1,75 x 16,3 mm.


Scopo / Applicazione
Kit professionale per la riparazione di filettature da M5 a M12. Le punte e i maschi sono realizzati in acciaio rapido HSS 4341. I maschi a singolo passaggio creano una filettatura in cui viene inserito un inserto a spirale in acciaio inossidabile temprato. L'inserto viene inserito utilizzando una manopola di guida e un punzone, che spezza la punta sporgente dell'inserto.

Il set è progettato per 5 tipi di filettatura:
M5 x 0,8 x 6,7 mm,
M6 x 1,0 x 10,8 mm,
M8 x 1,25 x 10,8 mm,
M10 x 1,5 x 13,5 mm,
M12 x 1,75 x 16,3 mm.

Come si usa
- Determinare la dimensione della filettatura danneggiata e quindi selezionare un kit di riparazione della stessa dimensione.
- Forare la filettatura danneggiata con la punta da trapano del set.
- Quindi filettarla utilizzando il maschio incluso nel set. Il maschio deve essere montato
nella manopola del maschio. La manopola non è inclusa nel kit.
- Posizionare la cartuccia sulla manopola a spirale in modo che la sezione trasversale della cartuccia si trovi nell'apposita fessura. Quindi fissare la cartuccia con un anello in modo che non si allunghi durante l'avvitamento.
Fissare l'anello con una vite.
- Avvitare completamente la cartuccia nel foro precedentemente filettato. Estrarre la manopola. Utilizzando uno spillo,
rompere la parte trasversale dell'inserto.
- Avvitare la vite nella filettatura riparata.

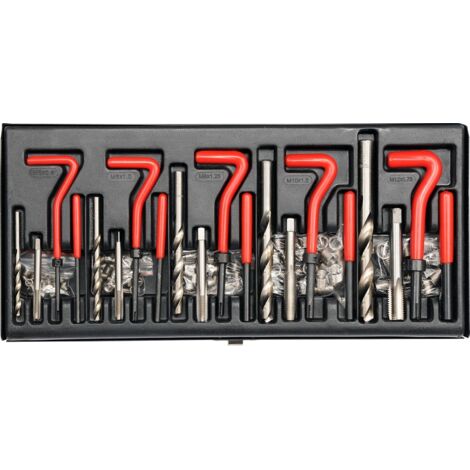

Contenuto della confezione
- Punte per alesatura della filettatura danneggiata: 5 pz.
- Maschi monogrado per la filettatura del nuovo inserto: 5 pz.
- Inserti a spirale: 5 confezioni
- Pomelli per avvitare gli inserti a spirale: 5 pz.
- Punzoni: 5 pz.
- Chiave a brugola: 1 pz.
- Valigetta
