Descrizione generale

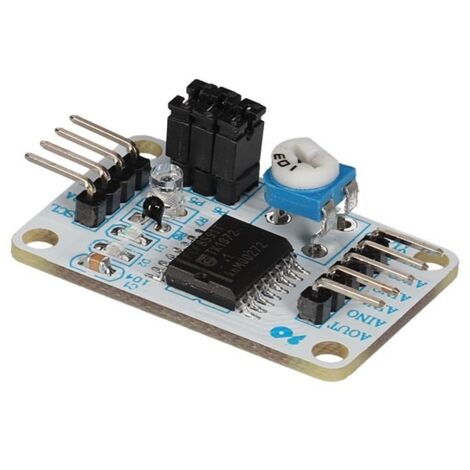

Il modulo convertitore A/D D/A PCF8591 è un dispositivo di acquisizione dati CMOS integrato a 8 bit, progettato per un basso consumo energetico. Questo modulo è dotato di quattro ingressi analogici, un'uscita analogica e un'interfaccia bus seriale I2C. Per scopi di test, include un fototransistor, un NTC e un trimmer, tutti collegati al PCF8591 tramite 3 jumper.Specifiche tecniche
- Tensione di alimentazione operativa: 2,5 V a 6,0 V
- Bassa corrente di standby
- Ingresso e uscita seriale tramite bus I2C
- Frequenza di campionamento massima determinata dalla velocità del bus I2C
- 4 ingressi analogici configurabili come ingressi single-ended o differenziali
- Selezione automatica del canale
- Intervallo di tensione analogica: da VSS a VDD
- Circuito di tracciamento e mantenimento su chip
- Conversione A/D a 8 bit con approssimazione successiva
- Convertitore D/A con un'uscita analogica
- Peso del prodotto: 10 g
Compatibilità e accessori
- Include fototransistor, NTC e trimmer per test
- Collegamenti tramite 3 jumper
Installazione
- Collegare i componenti di test (fototransistor, NTC, trimmer) al PCF8591 utilizzando i jumper forniti
Utilizzo
- Utilizzare il modulo per acquisire dati analogici e convertirli in segnali digitali
- Configurare gli ingressi analogici secondo le necessità del progetto
