Descrizione generale

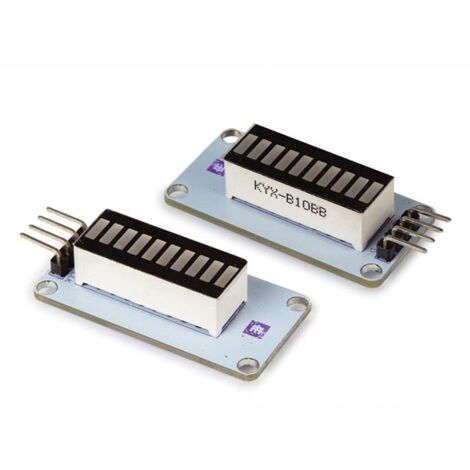

Questo modulo a barra LED di Whadda è ideale per visualizzare la carica della batteria, il livello dell'acqua e altre applicazioni simili. Consente a qualsiasi microcontrollore di controllare facilmente una barra LED blu a 10 segmenti, utilizzando un chip driver TM1651 per gestire i singoli segmenti LED. È possibile controllare i segmenti con solo 2 pin GPIO di un microcontrollore, come una scheda compatibile con Arduino®. Alcuni segmenti LED sono interconnessi, permettendo di avere 8 diversi livelli di luminanza.Specifiche tecniche
- Alimentazione: 3,3 - 5 V DC
- Colore: blu
- Chip driver: TM1651
- Numero di segmenti LED: 10
- Numero di indicatori di livello: 8
- Interfaccia: seriale a 2 fili
Compatibilità e accessori
- Compatibile con microcontrollori che supportano GPIO, come schede Arduino®
Installazione
- Collegare il modulo ai pin GPIO del microcontrollore
- Assicurarsi che l'alimentazione sia compresa tra 3,3 e 5 V DC
Utilizzo
- Utilizzare per visualizzare livelli di carica della batteria o di liquidi
- Controllare la barra LED tramite il microcontrollore utilizzando 2 pin GPIO
