Descrizione generale

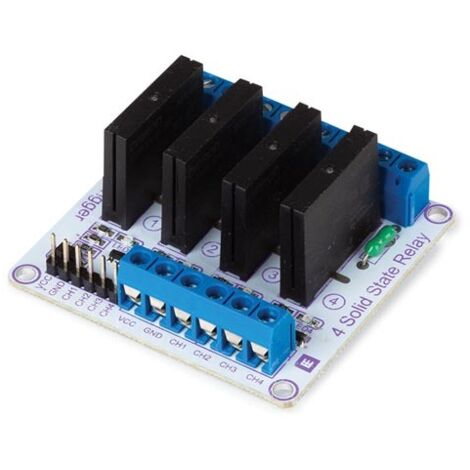

Il modulo relè a stato solido (SSR) a quattro canali Whadda è progettato per accendere e spegnere rapidamente i carichi di corrente alternata (CA) senza l'uso di parti mobili, come nei relè elettromeccanici. Utilizza un fototriac per fornire un isolamento galvanico tra il lato logico e il lato del carico CA, garantendo un funzionamento efficiente e sicuro.Specifiche tecniche
- Tensione massima di carico: 240 V CA
- Corrente massima di carico: 2 A
- Tensione di alimentazione: 5 V CC
- Corrente di funzionamento del relè statico: 12,5 mA
- Tensione di attivazione del relè statico: 0 - 1,5 V CC
- Corrente di attivazione del relè statico: 2 mA
- Dimensioni (L x P x A): 55 x 57 x 24 mm
- Peso: 36,8 g
Compatibilità e accessori
Non sono specificati accessori o compatibilità con altri dispositivi.Installazione
Non sono fornite informazioni specifiche sull'installazione.Utilizzo
Il modulo può essere attivato fornendo un segnale di livello logico alto (3 - 5 V) e disattivato con un segnale di livello logico basso (0 - 1,5 V) all'ingresso del segnale del canale corrispondente. È importante notare che il modulo è progettato esclusivamente per commutare correnti CA e non deve essere utilizzato per carichi DC o oltre i limiti specificati per evitare danni al modulo e ai dispositivi collegati.Altre informazioni
- Manuale di istruzioni in inglese
- Colore primario: Blu
- Colori aggiuntivi: Nero, Blu, Azzurro
