Informazioni sul prodotto
Descrizione
| Adatto per (PC a singola scheda) | TinkerForge | ||
| Ulteriori dati tecnici | Dimensioni (LxPxA) | 30x30x18 mm Peso | 10 g |
Dimensioni (LxPxA): 30x30x18 mm
Peso: 10 g

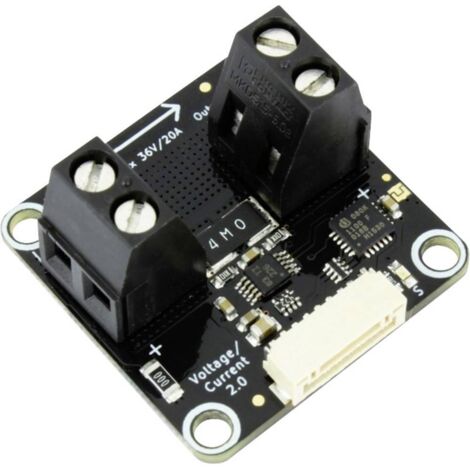

TinkerForge tensione/corrente Bricklet 2.0
Con la tensione/corrente Bricklet 2.0, i Bricks possono essere ampliati per misurare la potenza/tensione/corrente. Il Bricklet viene semplicemente installato tra l'alimentazione di tensione (ad es. Batteria) e il carico (ad es. Motore). Nei sistemi alimentati a batteria è possibile effettuare tramite la misurazione bidirezionale della corrente le dichiarazioni sullo stato di carica della batteria. Il Bricklet non dispone di separazione galvanica al sistema Tinkerforge. Ciò significa che è presente un collegamento elettrico diretto tra i morsetti di collegamento del Bricklet e il resto del sistema. Se ciò dovesse portare a connessioni indesiderate, loop di massa o cortocircuiti nell'applicazione, si consiglia l'uso con un isolatore Bricklet. Il Bricklet 2.0 Voltage/Current è dotato di una spina Bricklet a 7 poli ed è collegato a un brick con un cavo Bricklet 7p-10p. Testo tradotto automaticamente
Punti di forza e dettagli
Misura potenza, tensione e corrente fino a 720W/36V/20A
Risoluzione 1 mW, 1 mV, 1 mA su un intervallo di misura completo
Misurazione della corrente bidirezionale (ad es. Carica/scarica)
Calcolo della media configurabile e tempo di conversione ADC
Caratteristiche
Sensore: INA226 con resistenza shunt 4mΩ consumo energetico: 30 mW (6 mA a 5 V) corrente massima: ±20 A tensione massima: 36 V.
Requisiti di sistema
null
Caratteristiche
- MarcheTINKERFORGE
- Lunghezza12.5 cm
- Larghezza9.7 cm
- Altezza2 cm
- Peso10 g
