TinkerForge 111 Modulo HAT Adatto per (PC a singola scheda) TinkerForge 1 pz.

Dimensioni (L x P x A): 65 x 56 x 25 mm
Peso: 30g

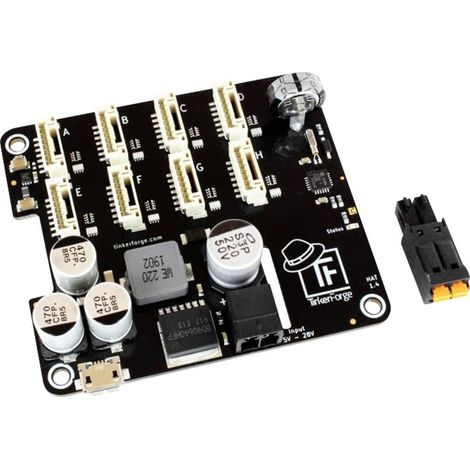

TinkerForge 111 HA Brick

HAT Brick è un Raspberry Pi CON fattore di forma STANDARD. Il Brick è conforme alle specifiche HAT e funziona automaticamente e senza modifiche con Raspbian. Con HAT Brick è possibile collegare fino a otto Bricklet a un Raspberry Pi. L'HAT Brick è dotato di collegamenti Bricklet a 7 poli. Tramite un cavo a 7 poli - 7 poli è possibile collegare i Bricklet al Brick. Sono supportati solo i Bricklet dotati di un connettore a 7 poli. Il Raspberry Pi può essere alimentato tramite IL DISPOSITIVO HAT Brick con un alimentatore esterno da 5 V-28 V CC. L'alimentazione integrata fornisce 5 V stabile per il Raspberry Pi anche con un carico elevato. In questo modo è possibile alimentare anche i Bricklet collegati e i dispositivi USB collegati. Questo HA Brick fornisce una tensione leggermente maggiore di 5,3V. In alternativa, Brick e Raspberry Pi possono essere alimentati anche tramite micro USB. In questo caso, tuttavia, è necessario garantire che l'alimentazione elettrica offra 5 V stabili. Ciò è possibile, ad esempio, con l'alimentatore universale ufficiale Raspberry Pi. Le tensioni di alimentazione USB/DC vengono misurate DAL DISPOSITIVO E sono accessibili tramite l'API. L'HAT Brick offre un orologio in tempo reale con batteria da incasso, collegato direttamente al Raspberry Pi. Con questo è possibile spegnere il Raspberry Pi per un tempo specificato. In questo modo il Raspberry Pi può essere utilizzato anche in applicazioni alimentate a batteria, ad esempio in un'applicazione in cui le informazioni del sensore devono essere inviate al cloud ogni ora. Con Brick È possibile implementare un watchdog che riavvia il Raspberry Pi quando si blocca o il programma rimane inserito. HAT Brick è compatibile elettronicamente con Raspberry PiS 2B, 3B, 3B+, 4B, Zero e Zero W. I fori di fissaggio sono compatibili con Raspberry Pi 2/3/4. Inoltre, con L'HAT Zero Brick offriamo una versione più piccola, i cui fori di fissaggio sono compatibili con Raspberry Pi Zero. Testo tradotto automaticamente

Punti di forza e dettagli

Raspberry Pi HA un fattore di forma STANDARD HAT
Otto collegamenti per Bricklet
Alimentatore integrato da 5,3V (ingresso da 5V a 28V, fino a 4A)
Misura l'alimentazione di tensione USB e CC
Offre un orologio in tempo reale per il Raspberry Pi
Offre modalità sleep (low power) e watchdog

Caratteristiche

Consumo energetico: 100mW (20mA a 5V) collegamenti Bricklet: 8 DC intervallo di tensione d'ingresso: 5-28V DC uscita: 5,3V, max. 4A consumo energetico in modalità sleep (≤1.4)*: 70mW (14mA a 5V) + 1.5mW quando il LED sleep è attivo

Requisiti di sistema

null

Note

* questo valore è più piccolo per HAT Brick nella versione hardware 1.4 Illustration similar.
