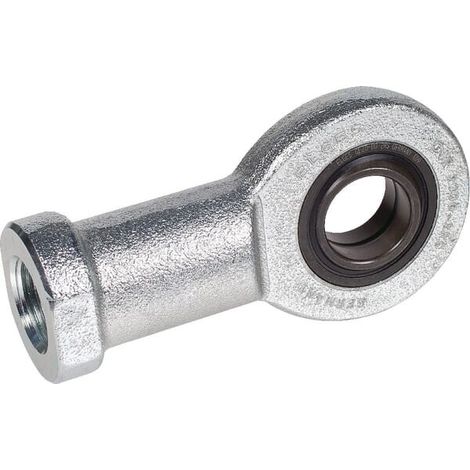

Testa a snodo FFAG INA GIR20DO2RSINA

Diametro D4 : 27.5 mm

Distanza da base ad albero intermedio : 77 mm

ß : 9 deg

Altezza alloggiamento : 13 mm

Altezza anello interno : 16 mm

Diametro interno : 20 mm

Lunghezza L5 : 10 mm

Lunghezza L7 : 27 mm

Lunghezza : 103.5 mm

Carico base nominale din. C : 29600 N

Carico base nominale Stat. Co : 75600 N

Numero originale : GIR20-DO-2RS

W : 32 mm

Diametro esterno cuscinetto : 35 mm

Diametro esterno anello interno : 24.1 mm

diametro esterno : 53.00 mm

Adatto per codice originale : GIR20-DO-2RS

Filetto : M20 x 1.5 mm

Trattamento di superficie : Zincato

Filo : Destro BSP

Direzione filettatura : Destra

Lunghezza filetto : 40 mm

Esecuzione : Filetto interno

Larghezza : 53 mm

• Marca : INA/FFAG
• Tipo : Adattabile
