Descrizione generale
Raccordo rapido terminale dritto filettato maschio, progettato per l'uso in circuiti pneumatici, oleodinamici e idraulici. Questo raccordo è realizzato in resina e offre una connessione sicura e affidabile per vari tipi di tubi.Specifiche tecniche
- Pressione d’esercizio: 10 bar (1 MPa)
- Temperatura di lavoro: 0°C (273 K) ÷ +60°C (333 K)
- Tipi di tubo innestabili: rilsan (PA11/12), poliuretano, polietilene, poliestere, PTFE, nylon (PA6)
- Dimensioni tubo: ±0,5 (Ø 4÷Ø 10) - ±0,1 (Ø 12 ÷ Ø 16)
- Materiali: ottone nichelato (EN 12164 - CW614N), tecnopolimero nero, NBR, pinza in acciaio inox
- O-ring/guarnizioni: guarnizioni in gomma antiolio NBR
- Filettatura: gas conica con PTFE - ISO 7 (BSPT) - DIN 2999 - BS 21
- Gas cilindrica - ISO 228 (BSPP)
Compatibilità e accessori

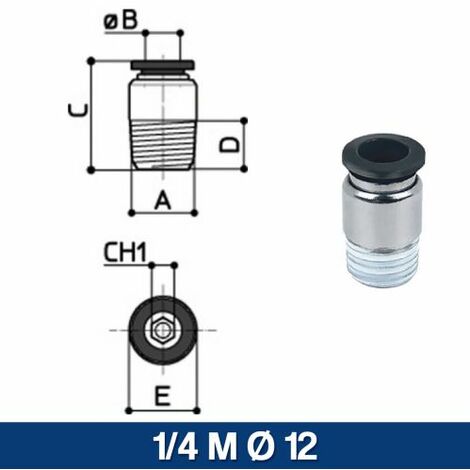

- Modello 35/AMA 1/4MB Ø 4C 17.6D 9CH 14CH1 3
- Modello 35/AMA 1/4MB Ø 8C 24.3D 9CH 14CH1 6
- Modello 35/AMA 1/4MB Ø 12C 31.2D 9CH 21CH1 6
