Descrizione generale

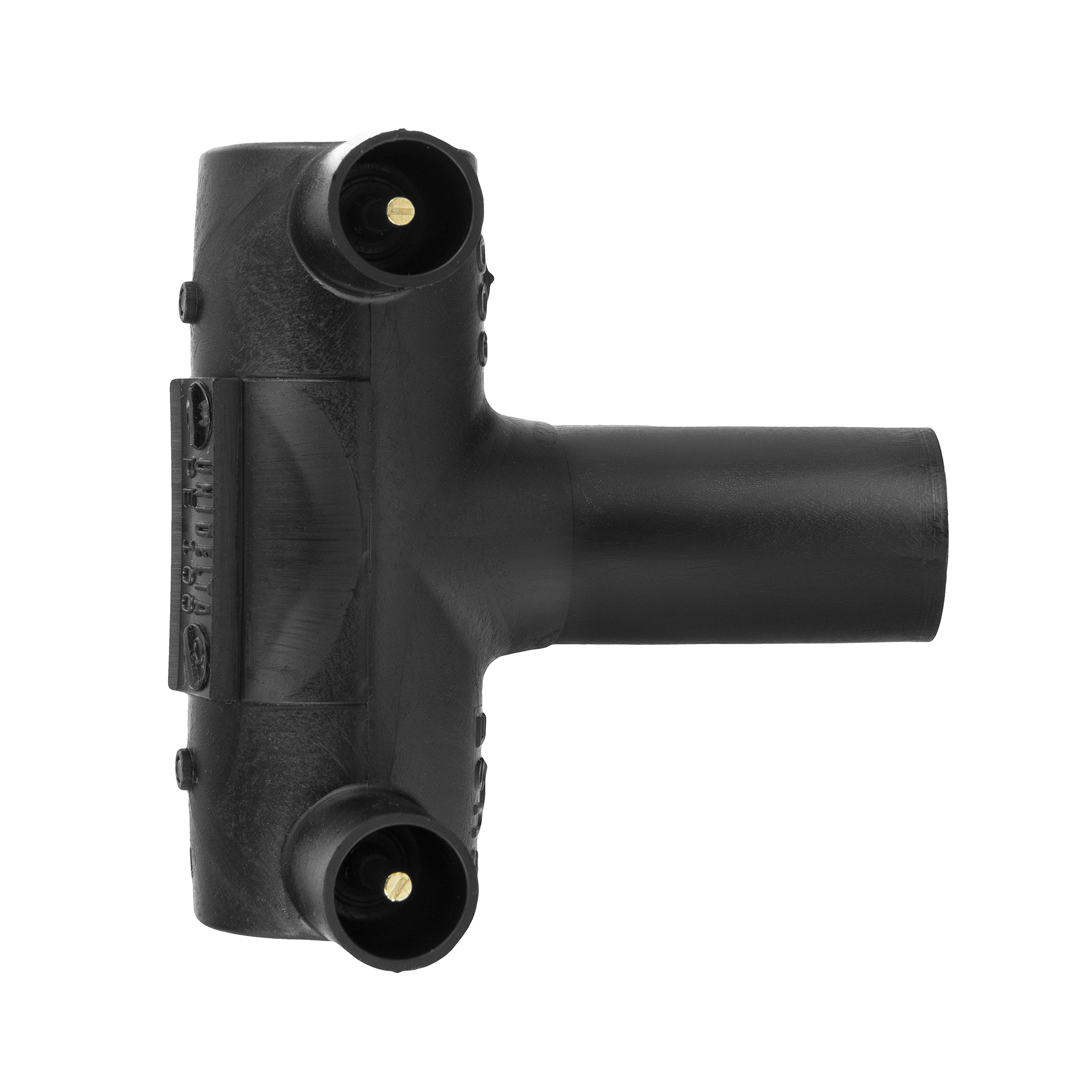

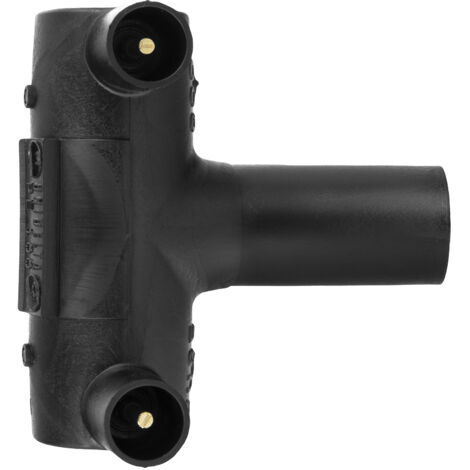

Il TEE INTERMEDIO PE 100-S5 GAS ELETTROSALDABILE - Ø 32 è un raccordo elettrosaldabile progettato per collegare tubi in polietilene per il trasporto di gas e acqua potabile. È in grado di sostenere pressioni fino a 10 bar per gas e 16 bar per liquidi. Questo giunto è compatibile con tubi PE80 e PE100, ed è realizzato con materiali resistenti a numerosi agenti chimici e ai raggi UV.Specifiche tecniche
- Tensione di saldatura: 40 V
- Collegamenti elettrici: Ø 4.0 mm

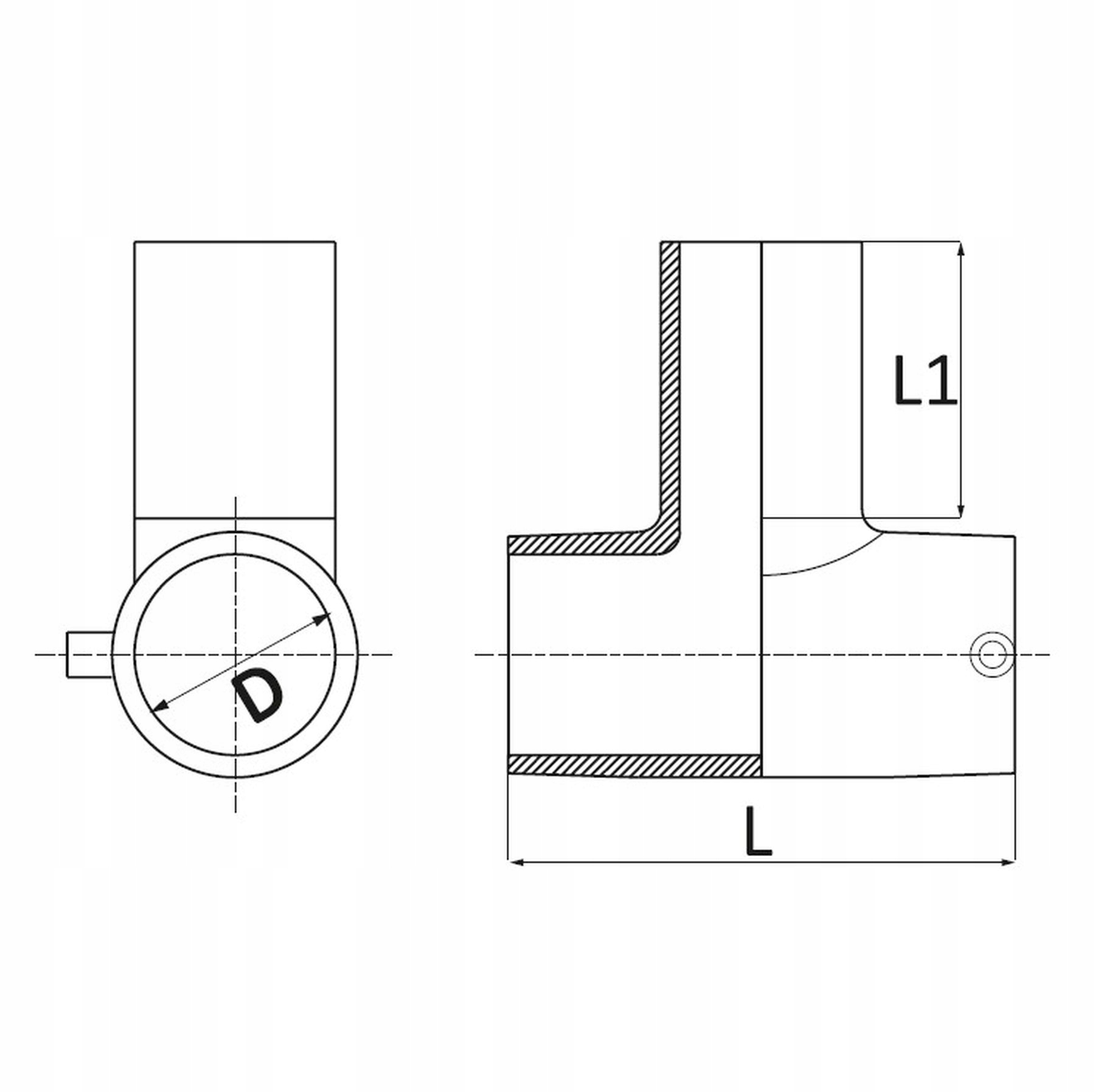

- Dimensioni:
- (L) 99 mm, (L1) 58 mm, (DxDxD) 25 x 25 x 25 mm
- (L) 108 mm, (L1) 57 mm, (DxDxD) 32 x 32 x 32 mm
- (L) 127 mm, (L1) 65 mm, (DxDxD) 40 x 40 x 40 mm
- (L) 143 mm, (L1) 70 mm, (DxDxD) 50 x 50 x 50 mm
- (L) 169 mm, (L1) 111 mm, (DxDxD) 63 x 63 x 63 mm
- (L) 200 mm, (L1) 116 mm, (DxDxD) 75 x 75 x 75 mm
- (L) 227 mm, (L1) 124 mm, (DxDxD) 90 x 90 x 90 mm
- (L) 250 mm, (L1) 135 mm, (DxDxD) 110 x 110 x 110 mm
- (L) 274 mm, (L1) 141 mm, (LxPxP) 125 x 125 x 125 mm
- (L) 340 mm, (L1) 151 mm, (PxPxP) 160 x 160 x 160 mm
Compatibilità e accessori
I raccordi elettrosaldabili sono compatibili con tubi in polietilene ad alta densità PE80 e PE100, con le seguenti caratteristiche:- SDR≤ per tutti i diametri
- SDR=17 per diametri >32mm
- SDR=26 per diametri >125mm
Installazione
I tubi e i raccordi in polietilene possono essere saldati mediante elettrofusione o saldatura di testa. È importante seguire una procedura consolidata e considerare la compatibilità dei materiali. È possibile saldare tubi realizzati con materiali diversi, a condizione che abbiano lo stesso rapporto dimensionale standard (SDR) e quindi lo stesso spessore di parete.Utilizzo
Le principali applicazioni dei raccordi elettrosaldabili includono:- Condotte di gas infiammabili
- Condotte idriche
- Impianti antincendio
- Fognature
- Impianti industriali
- Irrigazione
- Canaline portacavi
Altre informazioni
