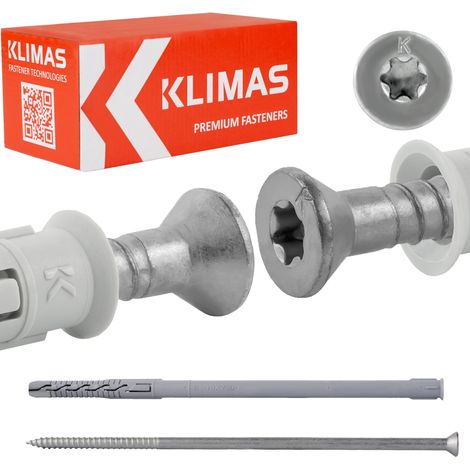

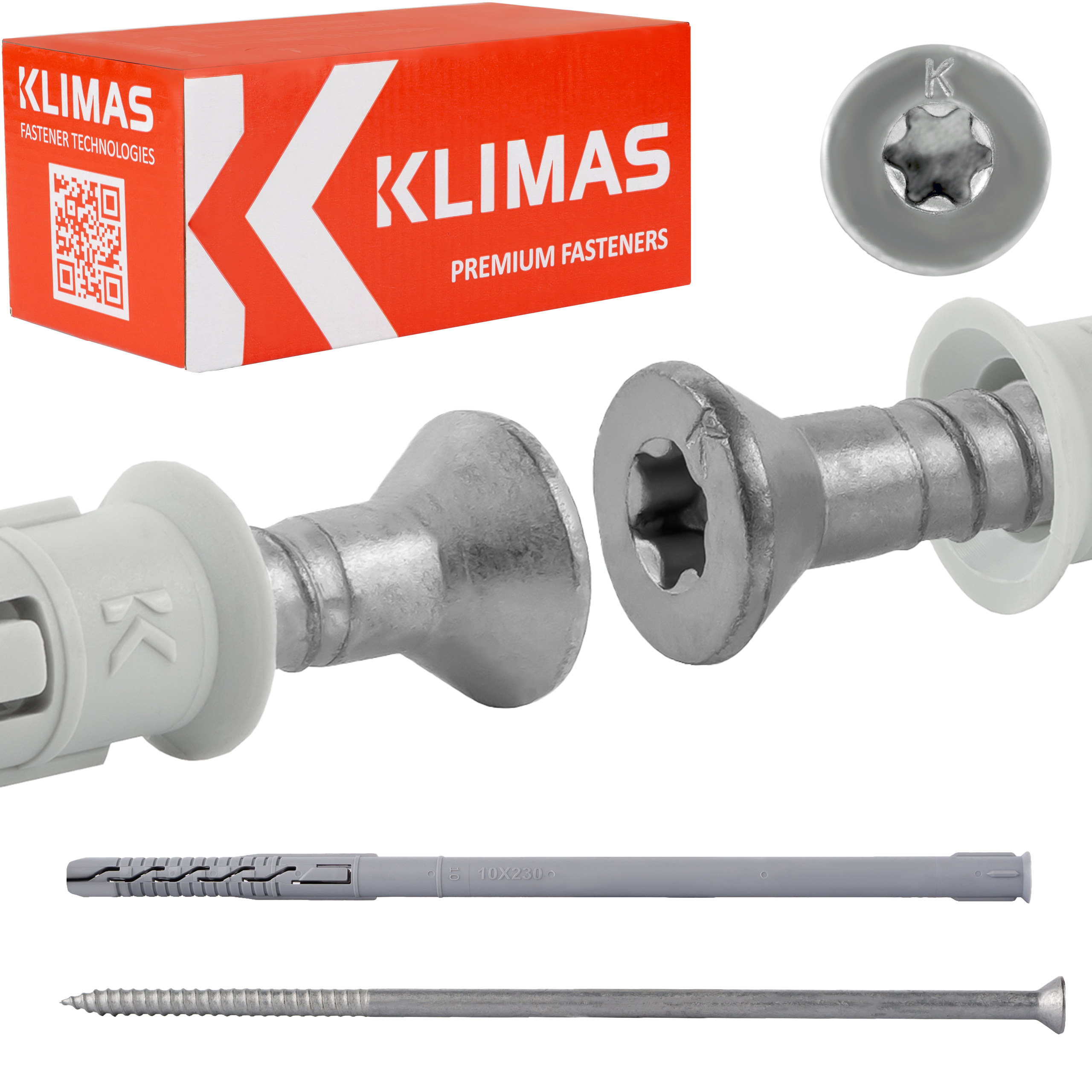

Tappi di espansione per telaio S KPS-FAST-10230S

Tasselli ad espansione per telaio con vite a testa svasata e cava TX 10x230 mm 25 pz

Composto da una bussola in poliammide e da una vite in acciaio zincato a testa svasata e cava TX.

Consigliato per il fissaggio di elementi in legno e derivati. La testa svasata garantisce la completa complanarità nell'elemento fissato.

Parametri più importanti

• Modello: KPS-FAST-10230S
• Dimensioni spina: 10x230 mm
• Lunghezza massima utilizzabile: 160 mm
• Confezione: 25 pz.
• Presa: TX-40

Il connettore di espansione è composto da:

• manicotto - elemento in plastica
• connettore - vite in acciaio con testa conica e bussola Torx 40

Prodotto originale di un'azienda rinomata KLIMAS Wkręt-Met ®

Caratteristiche e vantaggi

1. Testa svasata con cava TX

La cava TX garantisce un trasferimento ottimale della coppia, mentre la testa svasata assicura il pieno innesto della coppia nell'elemento fissato.

2.   Riduzione della filettatura

Inserimento preciso della vite. Maggiore forza di espansione nella seconda zona di espansione.

3. Protezione anticorrosione - lamelle di zinco

Le lamelle di zinco sono due volte più resistenti alla corrosione rispetto alla galvanica. Il laboratorio Klimas Wkręt-met ha confermato l'eccellente qualità del rivestimento attraverso test in camera a nebbia salina (240 ore in camera a nebbia salina per le lamelle di zinco rispetto alle 120 ore per lo zinco zincato).

4. Manicotto in poliammide

Migliori proprietà fisico-chimiche rispetto al polipropilene o al polietilene.

5. Resistenza al fuoco

Per l'installazione di sistemi di facciata, la capacità portante del connettore ha una resistenza al fuoco sufficiente di almeno 90 minuti (R90). se il carico di progetto per un connettore NR <0,8kN (bez trwałego obciążenia centrycznego).

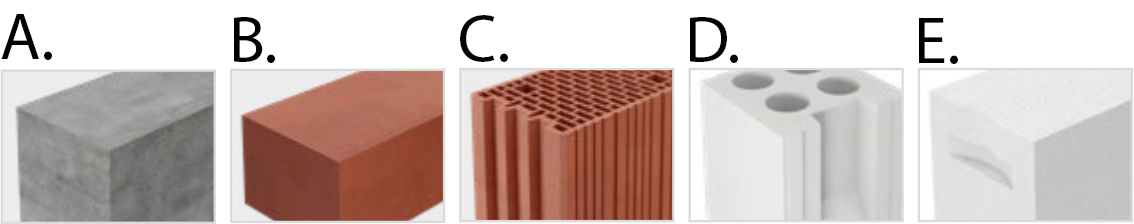

Substrati ed esempio di applicazione

A. Calcestruzzo

B. Mattone ceramico pieno, silicato

C. Blocco ceramico,

D. Blocco cavo di silicato,

E. Calcestruzzo AAC autoclavato

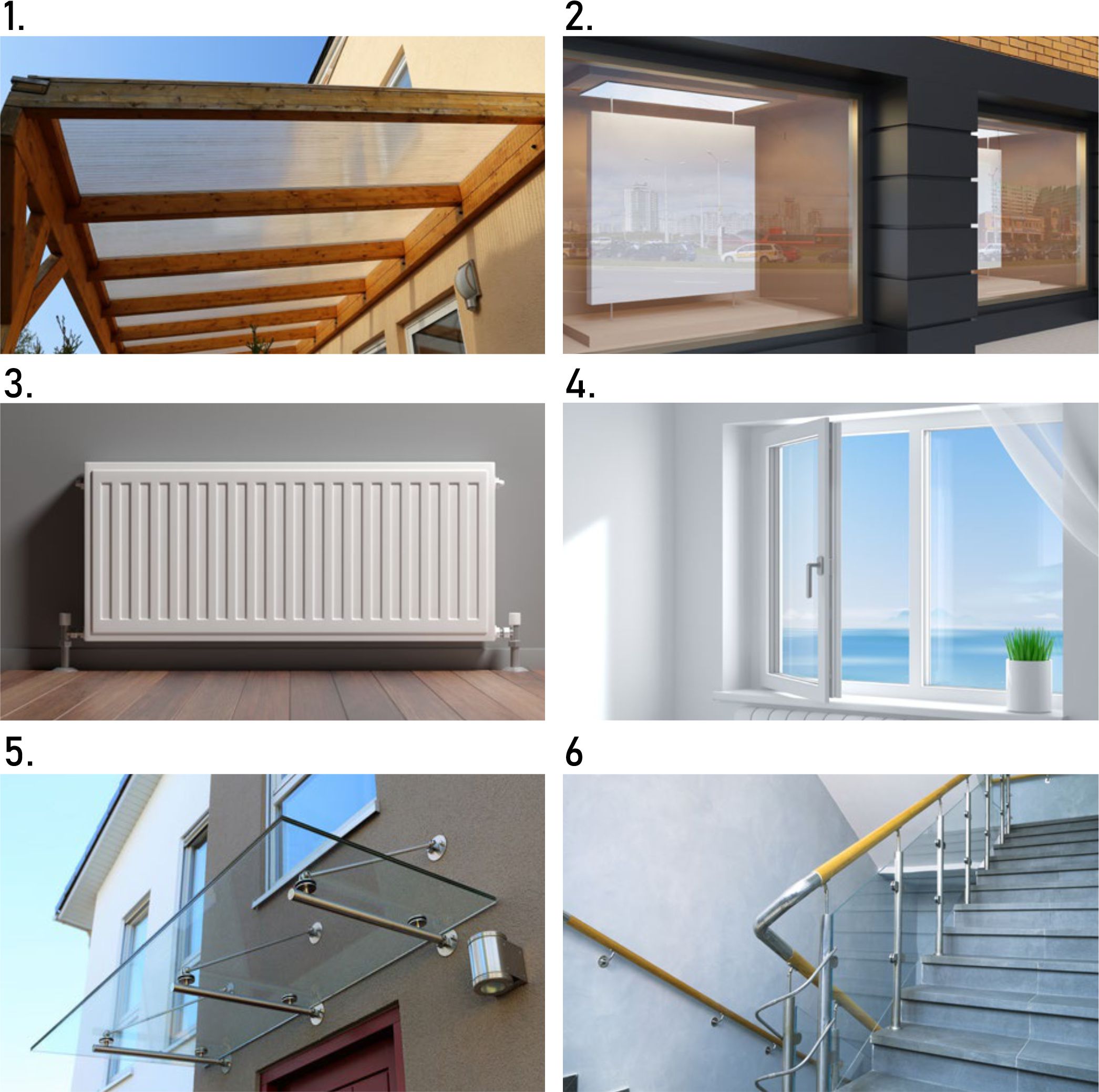

1. Installazione di strutture in legno
2. Installazione di vetrine
3. Montaggio di radiatori
4. Installazione di finestre e porte
5. Montaggio di pensiline
6. Montaggio di corrimano

Questi sono solo esempi di applicazioni.

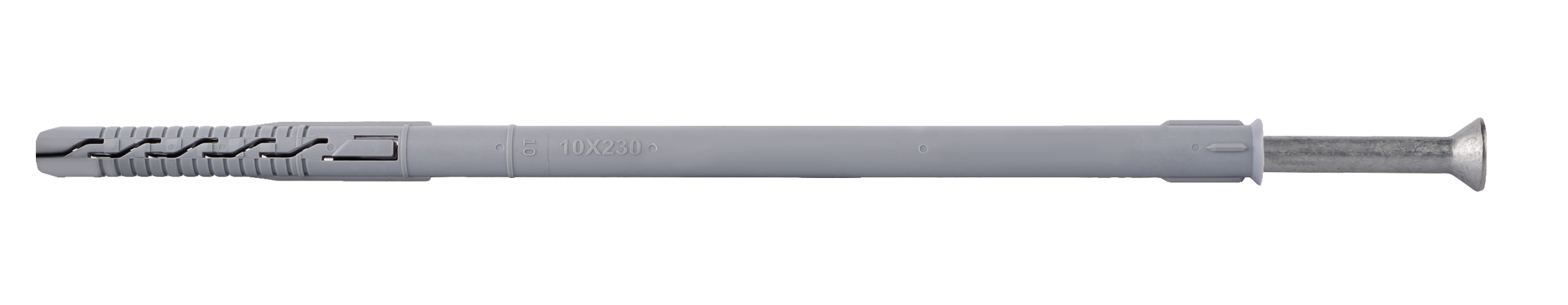

Tassello per telaio con vite a testa svasata e cava TX, consigliato per il fissaggio di elementi in legno e PVC (dove si desidera che la testa sia a filo con l'elemento montato).

Il connettore di espansione è composto da:

• Elemento in plastica - manicotto
• Connettore - vite in acciaio

Il preassemblaggio dei connettori significa:

• assemblaggio più semplice e veloce
• prodotti pronti all'uso senza necessità di assemblaggio
• nessun errore nella scelta del manicotto per la vite

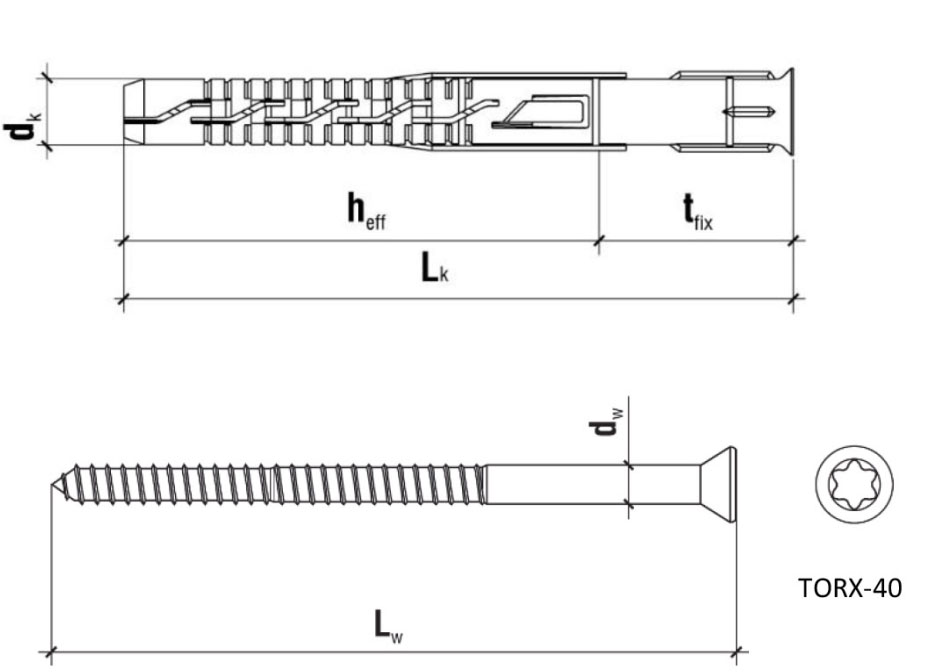

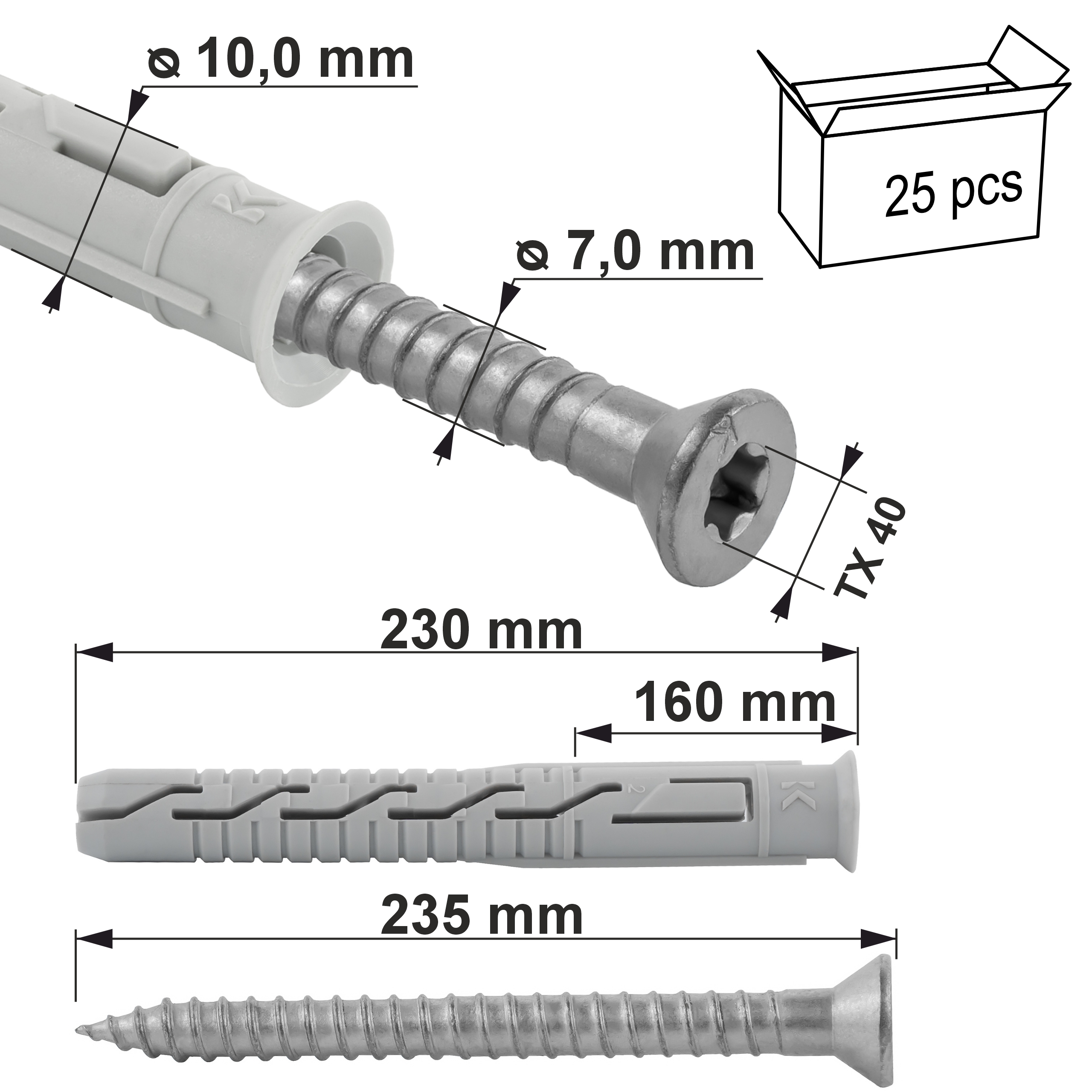

Specifiche del prodotto

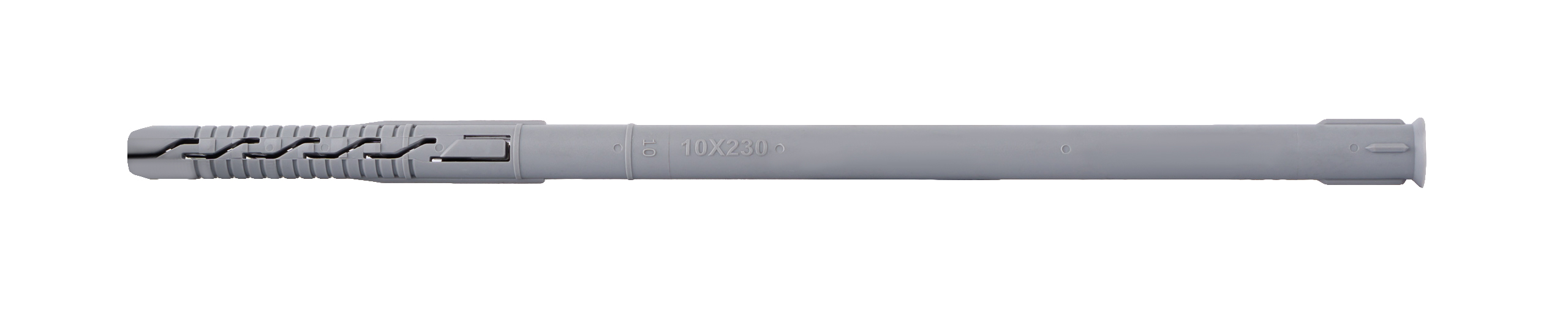

Tassello

• [ Dk ] Diametro spina: Ø   10,0mm
• [ Lk ] Lunghezza spina: 230 mm
• [ Tfix ] Max. lunghezza utilizzabile: 160 mm
• [ Heff ] Profondità di ancoraggio: 70 mm
• Materiale del tappo: poliammide (nylon)
• Quantità nella confezione: 25 pz.

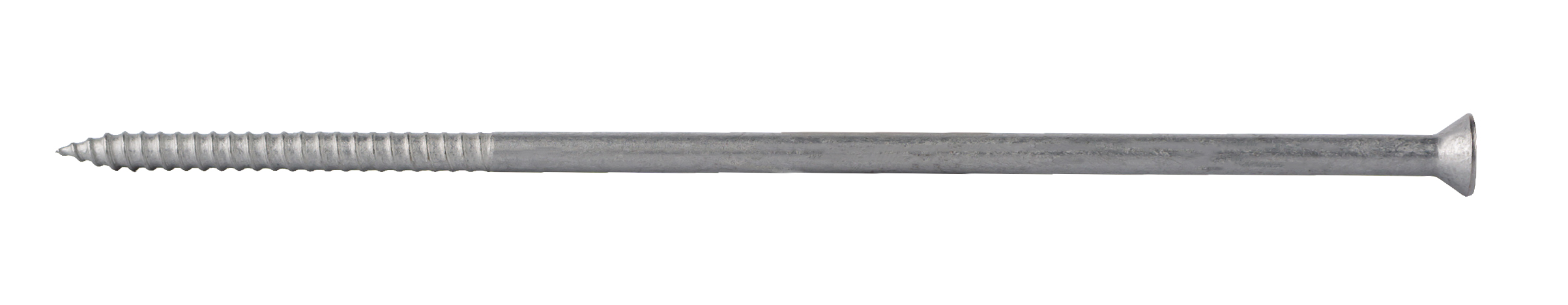

Vite

• [ Dw ] Diametro vite: Ø   7,0 mm
• [ Lw ] Lunghezza vite: 235 mm
• Tipo di presa: TX-40
• Materiale vite: acciaio zincato
• Quantità nella confezione: 25 pz.

Certificato

Approvazione Tecnica Europea ETA 12/0272

Le viti che offriamo sono caratterizzate dalla altissima qualità e possono essere utilizzate in sicurezza nell'edilizia. Facciamo ogni sforzo per garantire che i prodotti consegnati ai nostri appaltatori siano sicuri e adatti a compiti specifici.

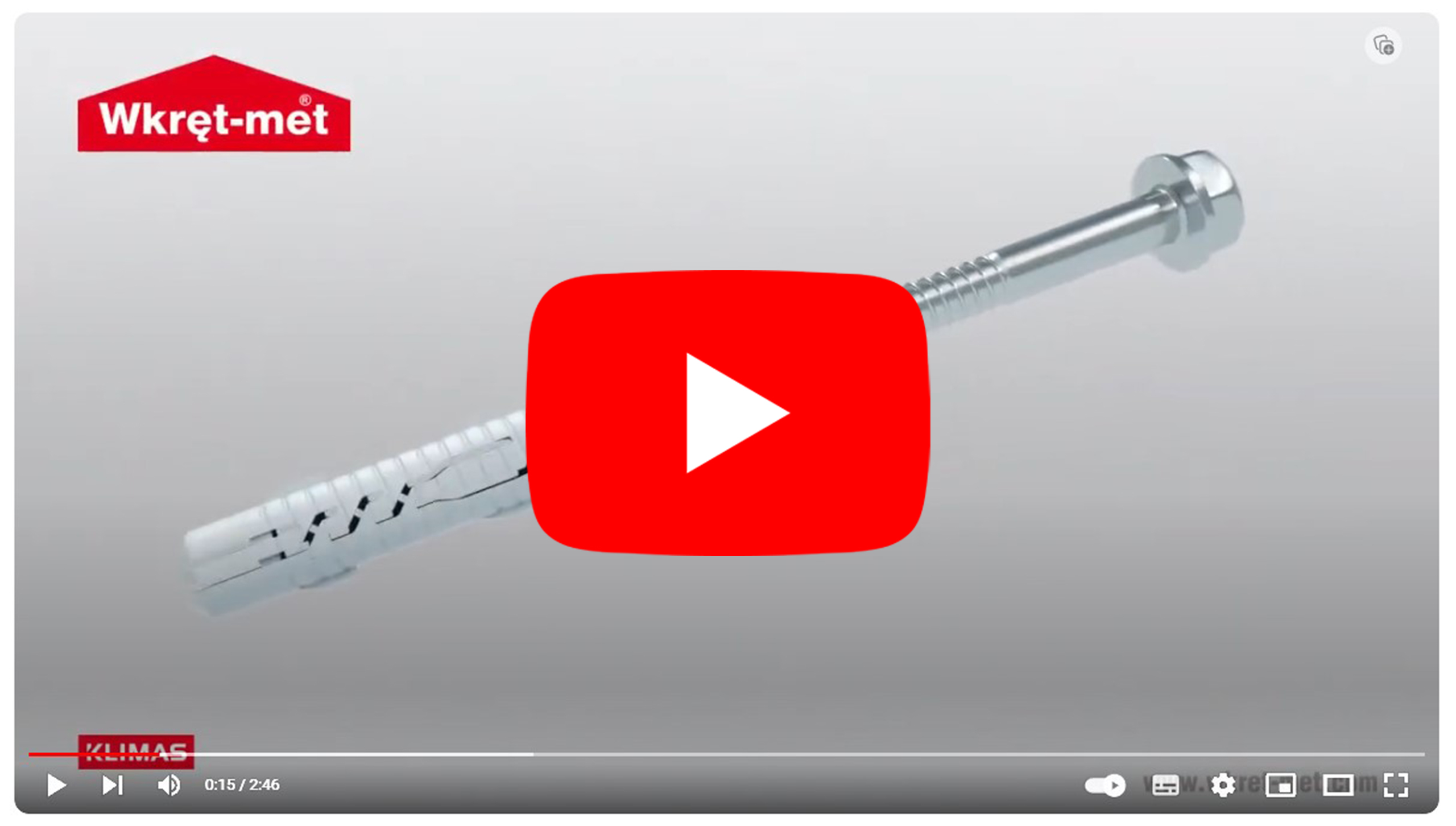

Video di presentazione del prodotto

https://youtu.be/ygTRIj0Ocgw

(copia il link e incollalo nella finestra del browser)

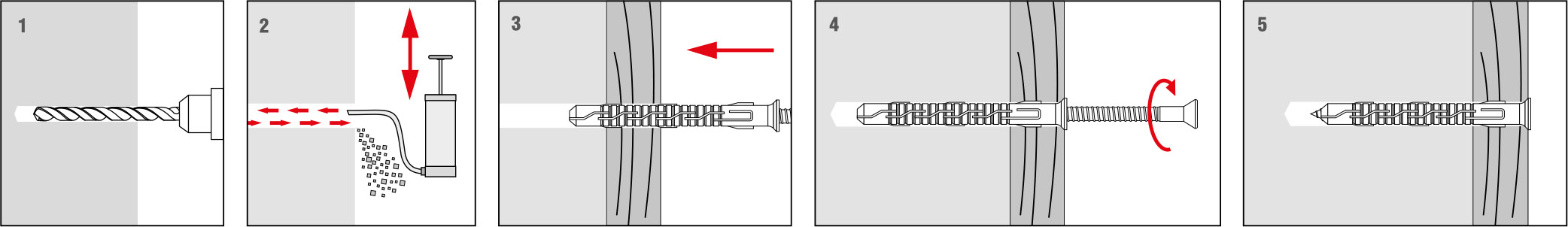

Metodo di installazione

• Prima dell'installazione, identificare il substrato in cui verrà installato il fissaggio e confrontare i carichi che il fissaggio trasferirà con le capacità portanti riportate nella scheda tecnica del prodotto o nella valutazione tecnica europea.
• Selezionare la lunghezza appropriata del fissaggio in modo che la zona di espansione si trovi nel materiale strutturale della parete (lo spessore dell'elemento fissato corrisponde alla lunghezza massima utilizzabile del fissaggio).
• La profondità del foro di perforazione deve essere almeno 10 mm più lunga della profondità di ancoraggio del fissaggio: ciò consentirà il corretto alloggiamento del manicotto nel foro ed eliminerà il problema dello spanamento delle viti.
• L'uso di perforazione a percussione non è raccomandato quando si forano mattoni forati, blocchi di ceramica e calcestruzzo aerato, poiché danneggia le pareti e non garantisce un posizionamento sicuro del fissaggio.
• Il diametro dei fori deve corrispondere al diametro dei tasselli utilizzati.
• Il foro deve essere pulito, passando il trapano almeno due volte per rimuovere la polvere di foratura. I fori praticati verticalmente verso il basso richiedono una foratura più profonda o la rimozione della polvere di foratura accumulata.
• Un tappo viene inserito nel foro e la vite viene avvitata fino a quando non è completamente inserita nel manicotto.
• Forzare la vite può causarne lo spanamento, che non è coperto dalla garanzia del produttore.
• L'installazione deve essere eseguita a temperature comprese tra -20 °C e +40 °C (riferite alla temperatura del substrato).

Viti KLIMAS - la scelta più comune dei professionisti

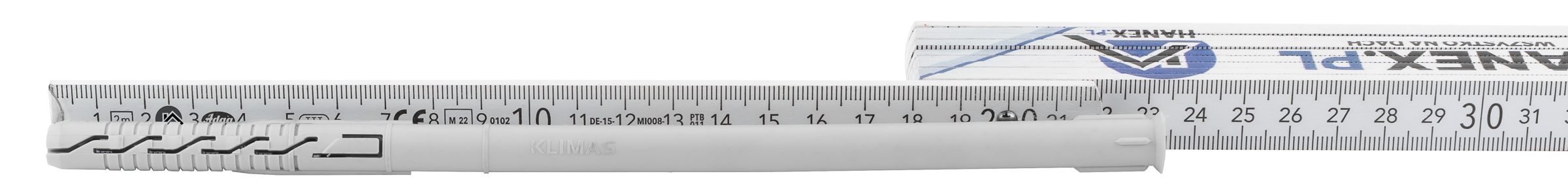

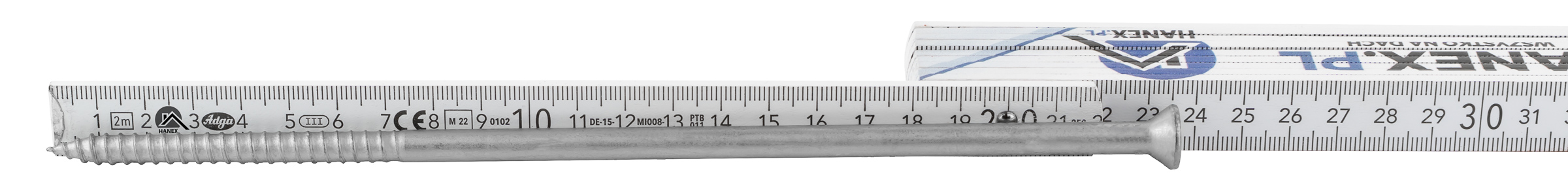

*il metro a nastro non è incluso nel set (serve solo per una migliore presentazione delle viti)
