Tappi di espansione per telaio KPS-FAST-08100K

Tasselli di espansione per telaio 8x100 mm, 50 pz.

Composto da un manicotto in poliammide e da una vite in acciaio zincato a testa esagonale con rondella integrata e cava TX.

Consigliato per il fissaggio di elementi metallici   e nei punti in cui è necessaria una superficie di pressione più ampia e non è richiesto il montaggio a filo della testa della vite, a differenza delle viti a testa svasata.

Parametri più importanti

• Modello: KPS-FAST-08100K
• Dimensioni spina: 8,0x100 mm
• Lunghezza massima utilizzabile: 30 mm
• Confezione: 50 pz.
• Presa: TX-30

Il connettore di espansione è composto da:

• manicotto - elemento in plastica
• connettore - vite in acciaio con testa conica e presa TORX-30

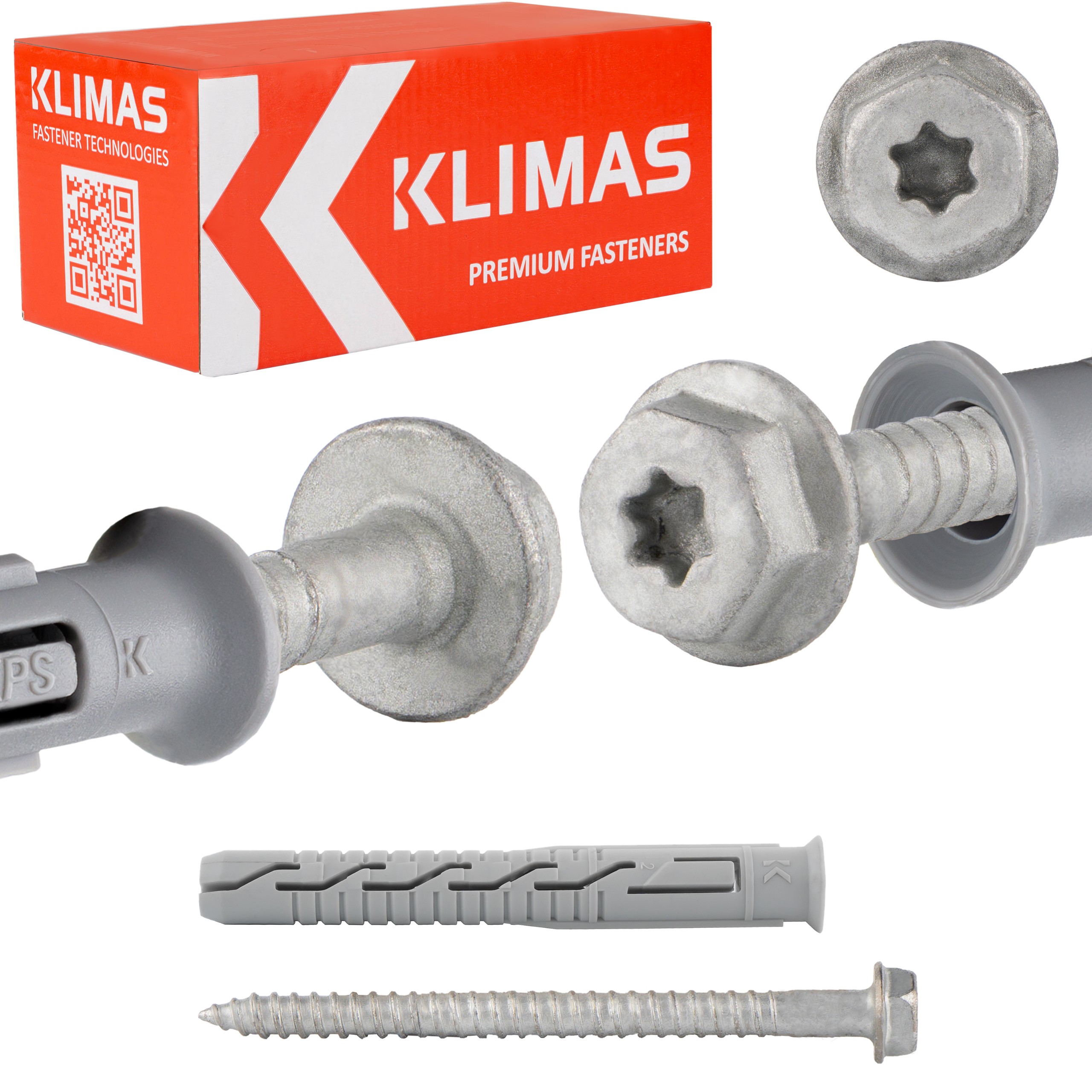

Prodotto originale di un'azienda rinomata KLIMAS Wkręt-Met ®

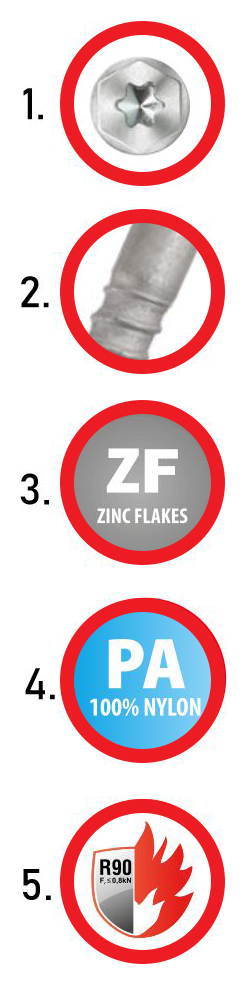

Caratteristiche e vantaggi

1.   Testa di supporto con bussola TX-40/SW-13

La bussola TX garantisce un trasferimento ottimale della coppia, mentre l'utilizzo della testa esagonale SW consente di serrare la vite con la forza adeguata (ad esempio utilizzando una chiave dinamometrica).

2. Riduzione della filettatura

Inserimento preciso della vite. Maggiore forza di espansione nella seconda zona di espansione.

3. Protezione anticorrosione - lamelle di zinco

Le lamelle di zinco sono due volte più resistenti alla corrosione rispetto alla zincatura galvanica. Il laboratorio Klimas Wkręt-met ha confermato l'eccellente qualità del rivestimento attraverso test in camera a nebbia salina (240 ore in camera a nebbia salina per le lamelle di zinco rispetto alle 120 ore della zincatura galvanica).

4.   Manicotto in poliammide

Migliori proprietà fisico-chimiche rispetto al polipropilene o al polietilene.

5. Resistenza al fuoco

Per l'assemblaggio di sistemi di facciata, la capacità portante del connettore ha una sufficiente resistenza al fuoco di almeno 90 minuti (R90). se il carico di progetto per un connettore NR <0,8kN (bez trwałego obciążenia centrycznego).

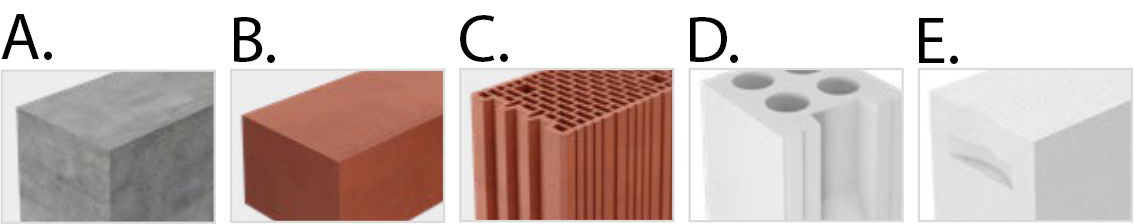

Substrati ed esempio di applicazione

A. Calcestruzzo

B. Mattone ceramico pieno, silicato

C. Blocco ceramico,

D. Blocco cavo di silicato,

E. Calcestruzzo AAC autoclavato

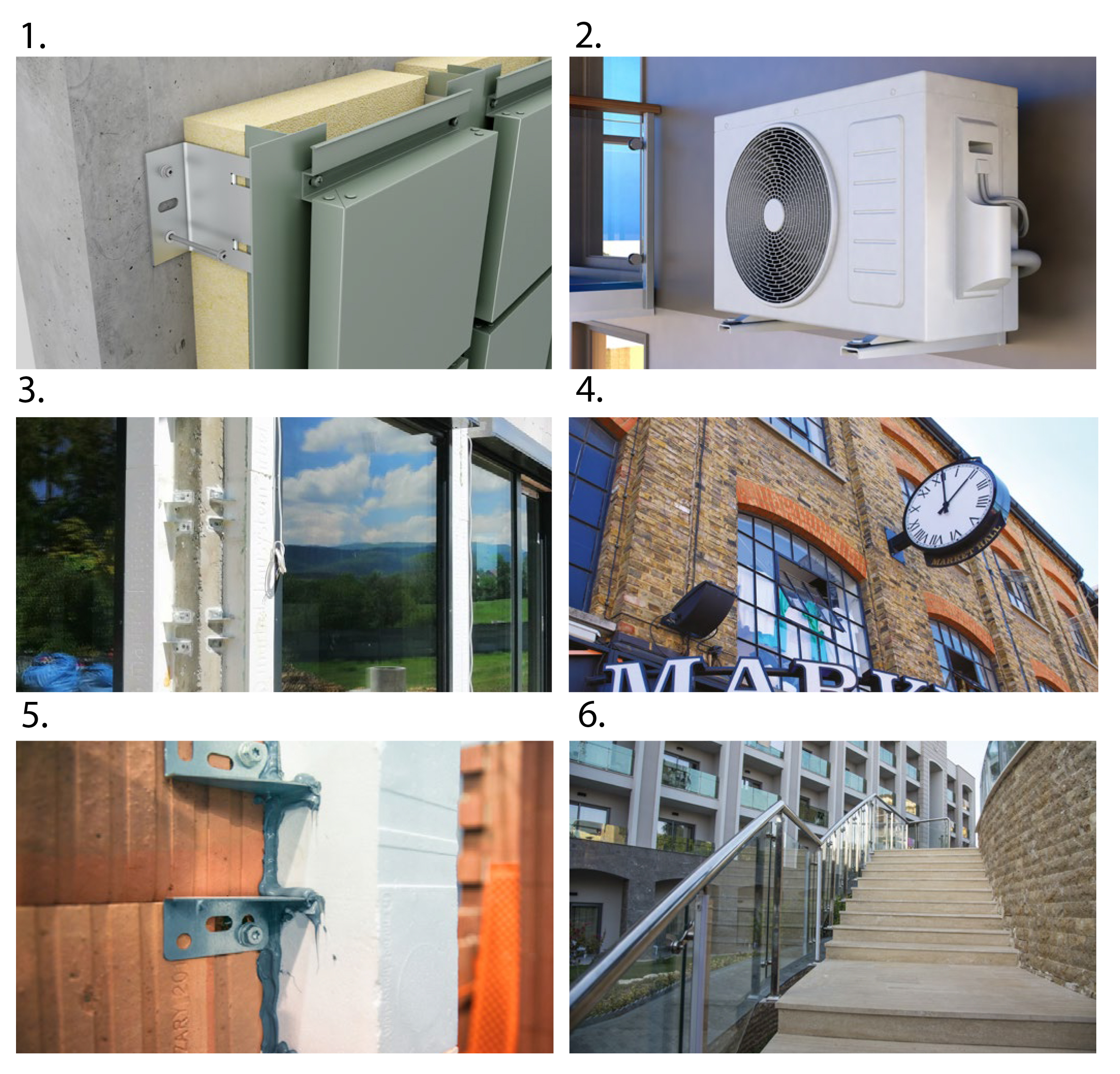

1. Installazione di facciate ventilate

2. Montaggio di condizionatori d'aria

3. Montaggi con tecnologia di installazione a caldo

4. Montaggio di elementi di installazione di edifici

5. Montaggio con tecnologia "warm assembly"

6. Elementi di fissaggio di installazioni di edifici

Questi sono solo esempi di applicazioni.

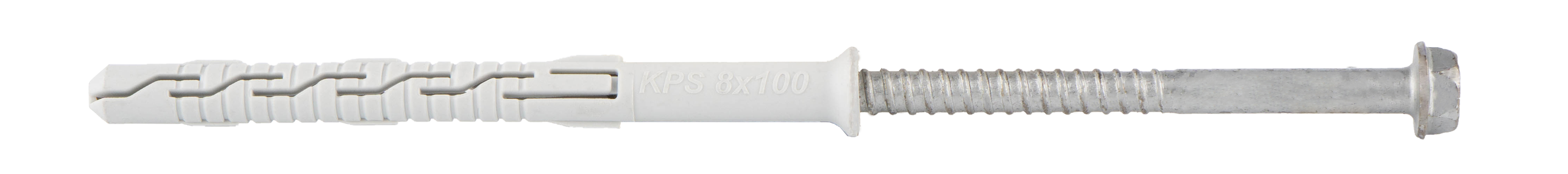

Tassello per telaio con vite a testa esagonale con rondella integrata e bussola TX consigliata per il fissaggio di elementi metallici.

Il connettore di espansione è composto da:

• Elemento in plastica - manicotto
• Connettore - vite in acciaio

Il preassemblaggio dei connettori significa:

• assemblaggio più semplice e veloce
• prodotti pronti all'uso senza necessità di assemblaggio
• nessun errore nella scelta del manicotto per la vite

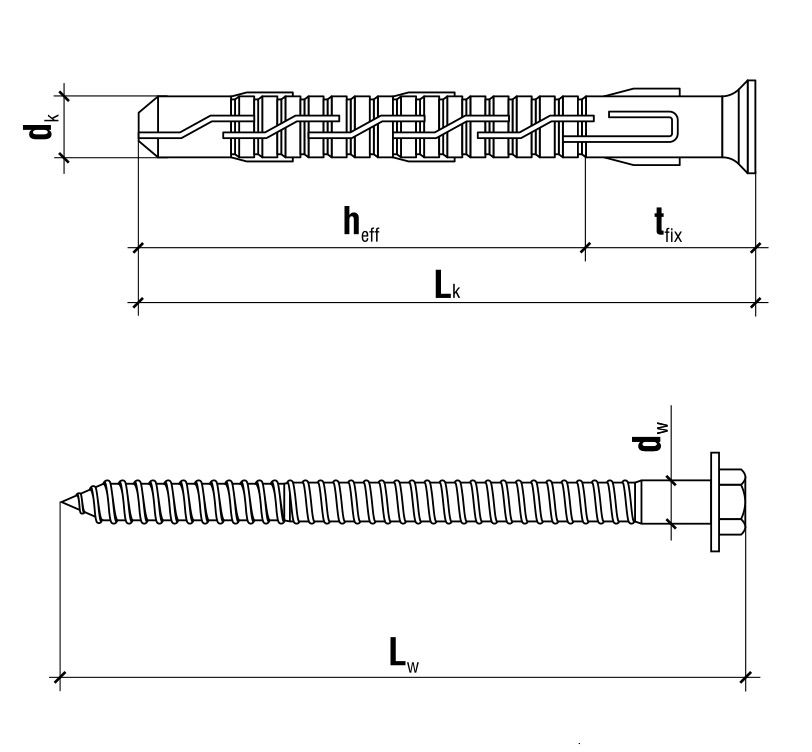

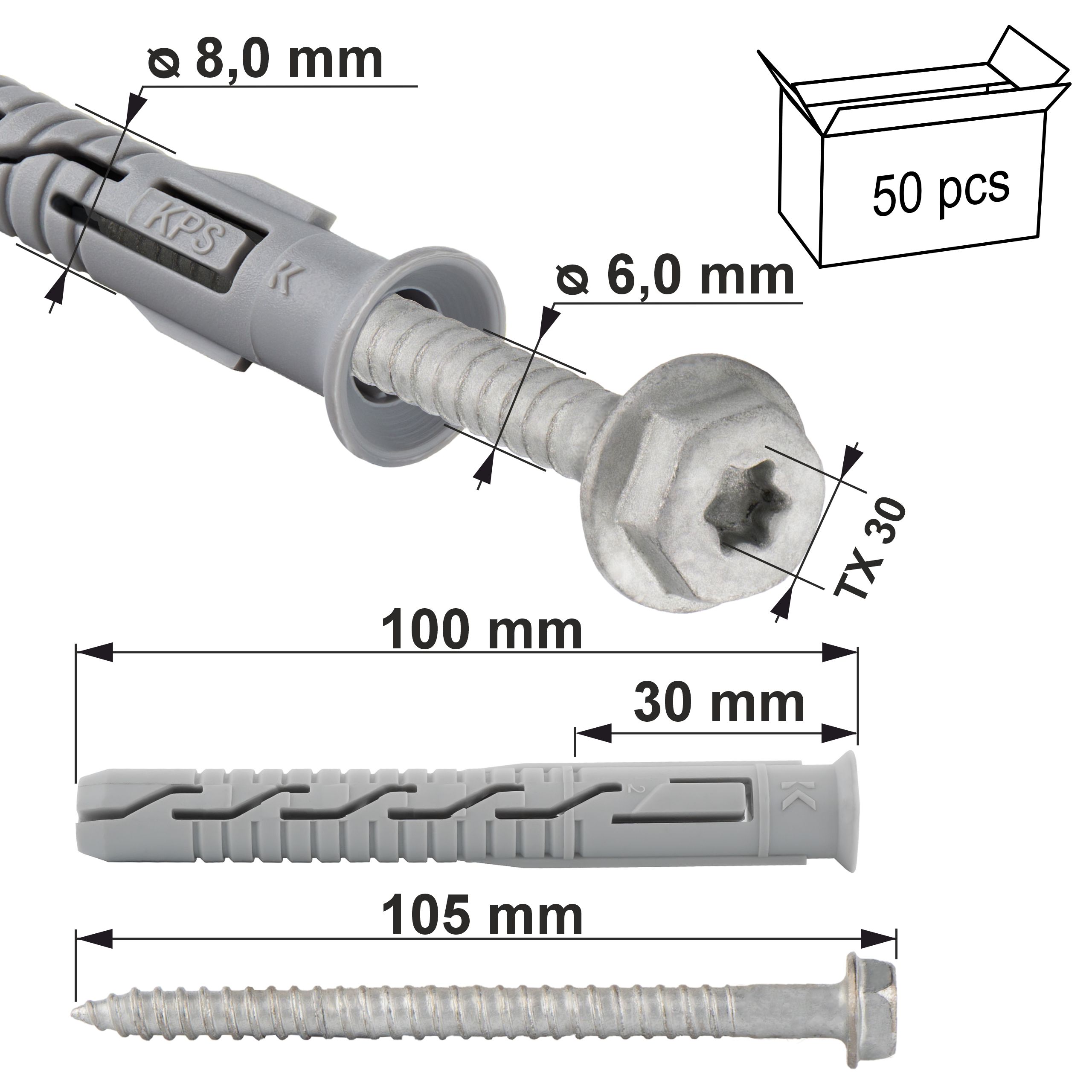

Specifiche del prodotto

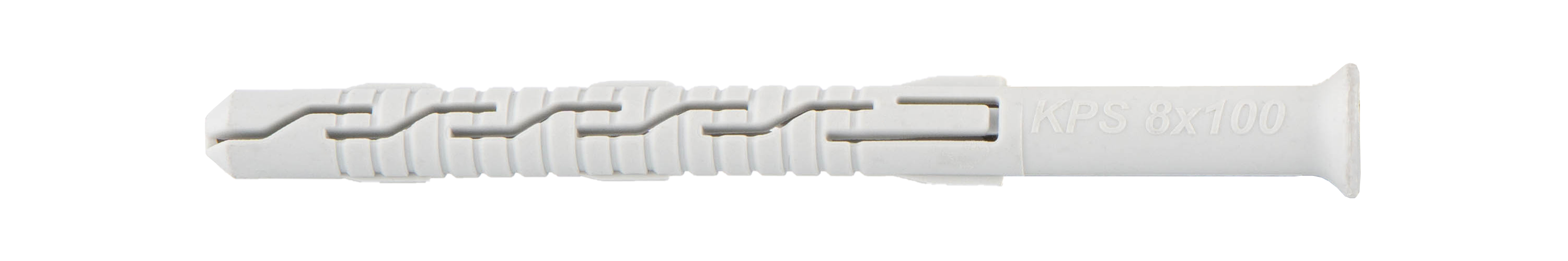

Tassello

• [Dk] Diametro spina: Ø 8,0 mm
• [Lk] Lunghezza spina: 100 mm
• [Tfix] Max. lunghezza utilizzabile: 30/50 mm
• [Heff] Profondità di ancoraggio: 50/70 mm
• Materiale del tassello: poliammide (nylon)
• Quantità nella confezione: 50

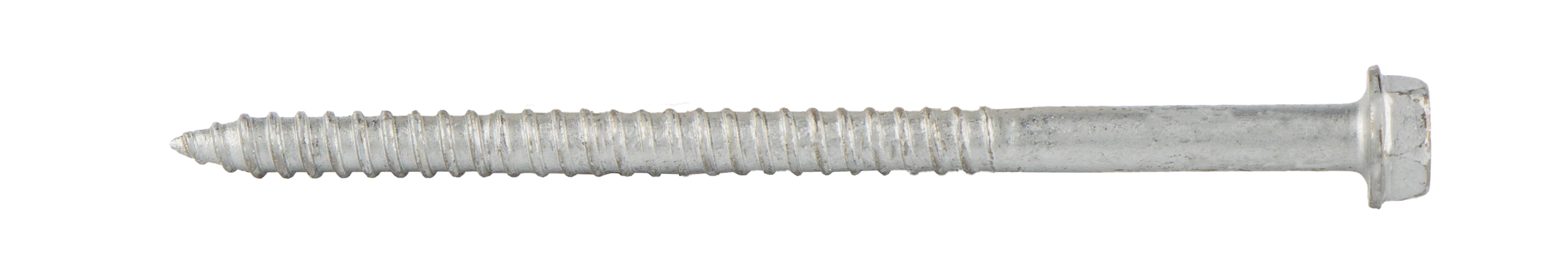

Vite

• [Dw] Diametro della vite: Ø   6,0 mm
• [Lw] Lunghezza vite: 105 mm
• Tipo di presa: SW - 10 i TX - 30
• Materiale vite: acciaio zincato
• Quantità nella confezione: 50

Certificato

Benestare Tecnico Europeo ETA 12/0272

Le viti che offriamo sono caratterizzate da la massima qualità e può essere utilizzato in sicurezza nell'edilizia. Facciamo ogni sforzo per garantire che i prodotti consegnati ai nostri appaltatori siano sicuri e adatti a compiti specifici.

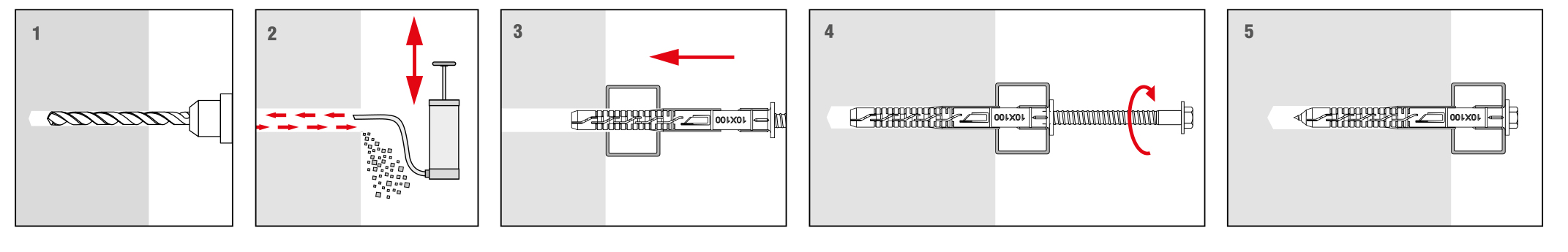

Metodo di installazione

• Prima dell'installazione, identificare il substrato in cui verrà installato il fissaggio e confrontare i carichi che il fissaggio trasferirà con le capacità portanti specificate nella Scheda Tecnica del Prodotto o nella Valutazione Tecnica Europea.
• Selezionare la lunghezza del fissaggio appropriata in modo che la zona di dilatazione si trovi nel materiale strutturale della parete (lo spessore dell'elemento fissato corrisponde alla lunghezza massima utilizzabile del fissaggio).
• La profondità del foro deve essere almeno 10 mm più lunga della profondità di ancoraggio del fissaggio: ciò consentirà il corretto alloggiamento del manicotto nel foro ed eliminerà il problema dello spanamento delle viti.
• L'uso di trapano a percussione non è raccomandato quando si forano mattoni forati, blocchi di ceramica e calcestruzzo aerato, poiché danneggia le pareti e compromette il posizionamento dei fissaggi.
• Il diametro dei fori deve corrispondere al diametro dei tasselli utilizzati.
• Il foro deve essere pulito, almeno forando due volte, in modo da rimuovere eventuali polveri di foratura. I fori praticati verticalmente verso il basso richiedono una foratura più profonda o la rimozione di eventuali polveri di foratura accumulate.
• Il tassello viene inserito nel foro e la vite viene avvitata fino a completa inserimento nel manicotto.
• Forzare la vite può causarne lo spanamento, che non è coperto dalla garanzia del produttore.
• L'installazione deve essere eseguita a temperature comprese tra -20 °C e +40 °C (riferite alla temperatura superficiale).

Viti KLIMAS: la scelta più comune dei professionisti

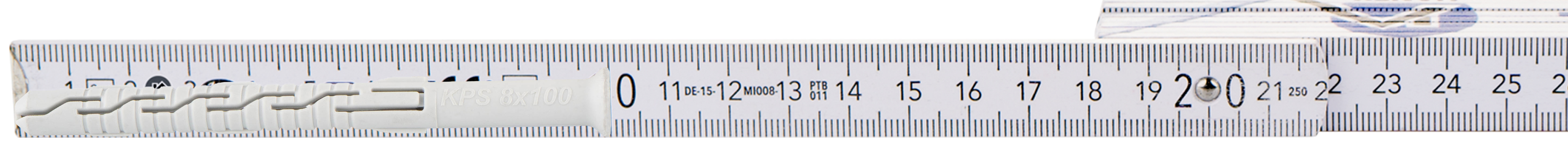

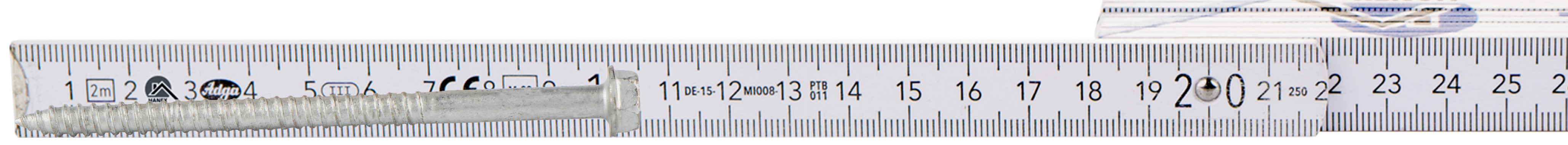

*Il metro a nastro non è incluso nel set.
