Bulloni di espansione del telaio KPR-fast-10300K (25)

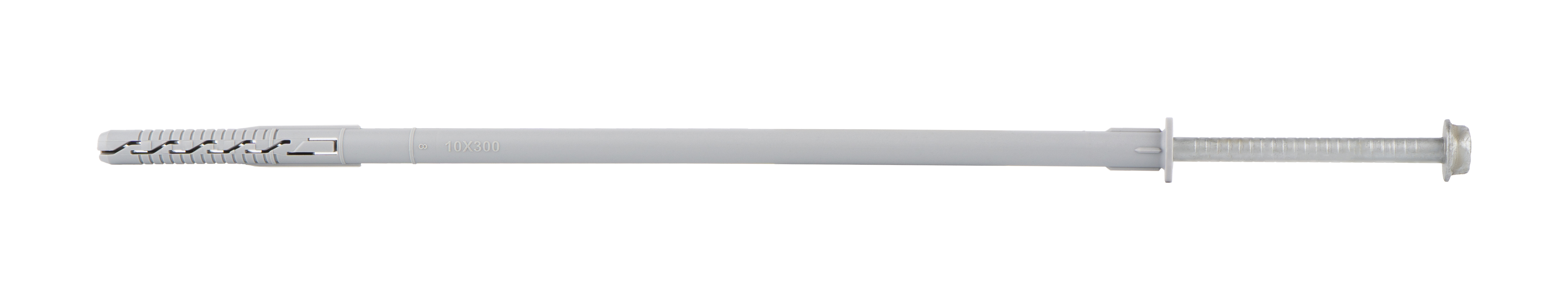

Tappi di espansione per telaio con collare 10,0x300 mm 25 pz.

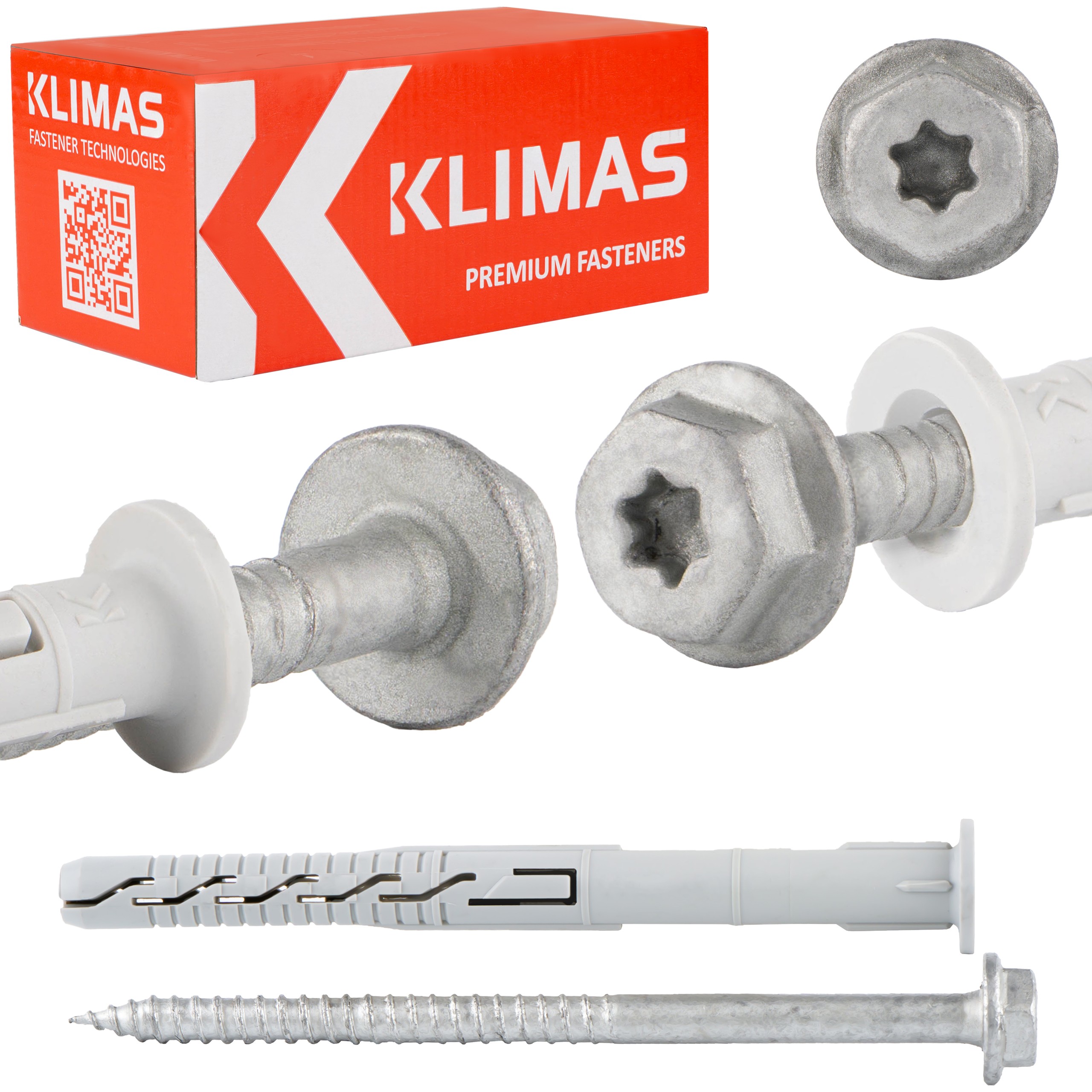

Costituito da un manicotto in poliammide e una vite in acciaio zincato con testa esagonale con rondella integrata e innesto TX.

I tappi con testa a rondella sono spesso utilizzati per fissare elementi metallici e in luoghi in cui è necessaria una superficie di pressione maggiore e non è richiesto il montaggio a filo della testa della vite, a differenza delle viti a testa svasata.

I parametri più importanti

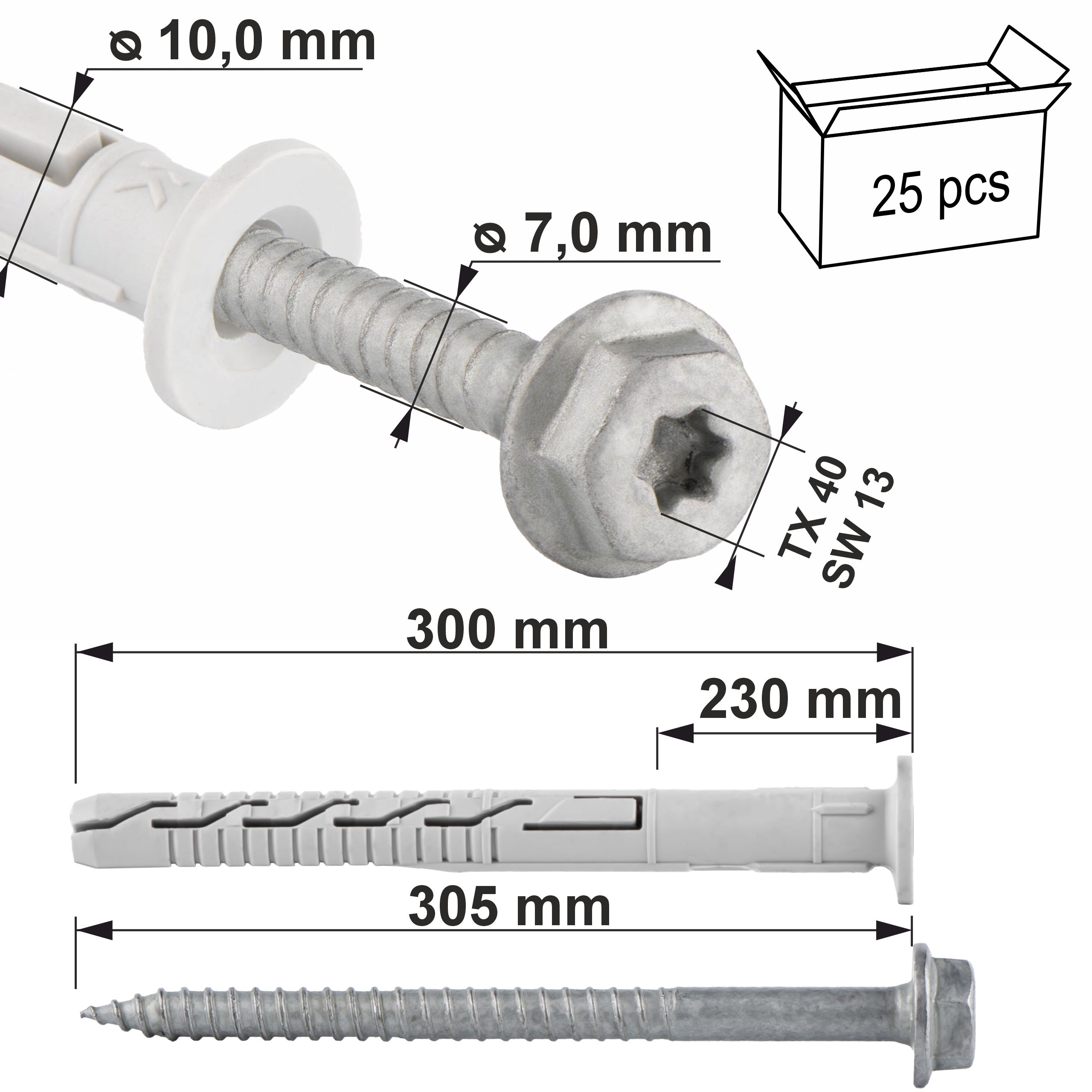

• Modello: KPR-fast-10300K
• Dimensioni della spina: 10,0x300 mm
• Lunghezza massima utilizzabile: 230 mm
• Confezione: 25 pz.
• Presa: SW-13 e TX-40

Il connettore di espansione è composto da:

• manicotto - elemento in plastica
• connettore - vite in acciaio con testa svasata e bussola Torx 40

Prodotto originale della rinomata azienda klimasWkręt-Met ®

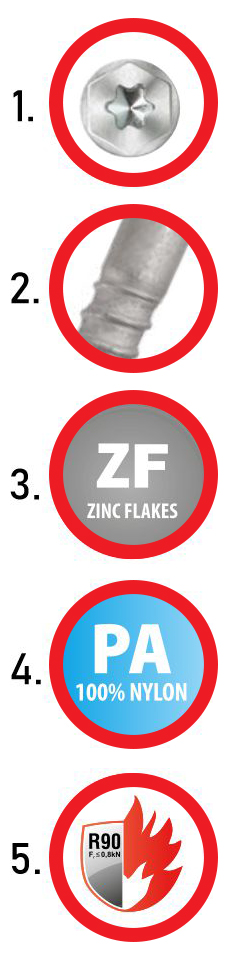

Caratteristiche e vantaggi

1. Testa a manicotto con bussola TX-40/SW-13

La bussola TX garantisce un trasferimento di coppia ottimale, mentre l'uso della testa esagonale SW consente di serrare la vite con la forza appropriata (ad esempio, utilizzando una chiave dinamometrica).

2. Riduzione della filettatura

Inserimento preciso della vite. Maggiore forza di espansione nella seconda zona di espansione.

3. Protezione anticorrosione - scaglie di zinco

Le scaglie di zinco sono due volte più resistenti alla corrosione rispetto allo zinco galvanizzato. Il laboratorio Klimas Wkręt-met ha confermato l'eccellente qualità del rivestimento attraverso test in camera a nebbia salina (240 ore in camera a nebbia salina per le scaglie di zinco rispetto a 120 ore per lo zinco galvanizzato).

4. Manicotto in poliammide

Migliori proprietà fisico-chimiche rispetto al polipropilene o al polietilene.

5. Resistenza al fuoco

Per l'installazione di sistemi di facciata, la capacità portante del connettore ha una resistenza al fuoco sufficiente di almeno 90 minuti (R90). se il carico di progetto per connettore NR<0,8 kN (senza carico centrato permanente)

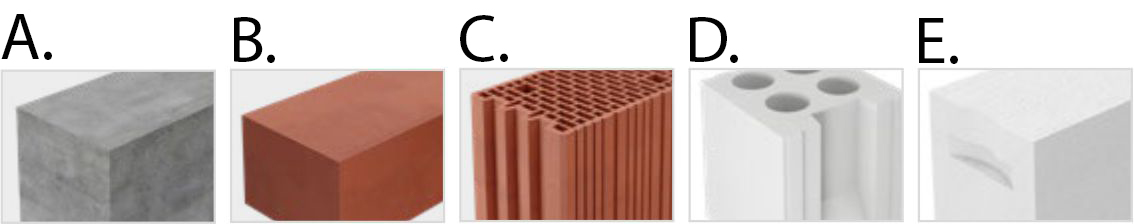

Substrati ed esempi di applicazioni

A. Calcestruzzo

B. Mattone ceramico pieno, silicato

C. Blocco ceramico,

D. Blocco di silicato cavo,

E. Calcestruzzo AAC autoclavato

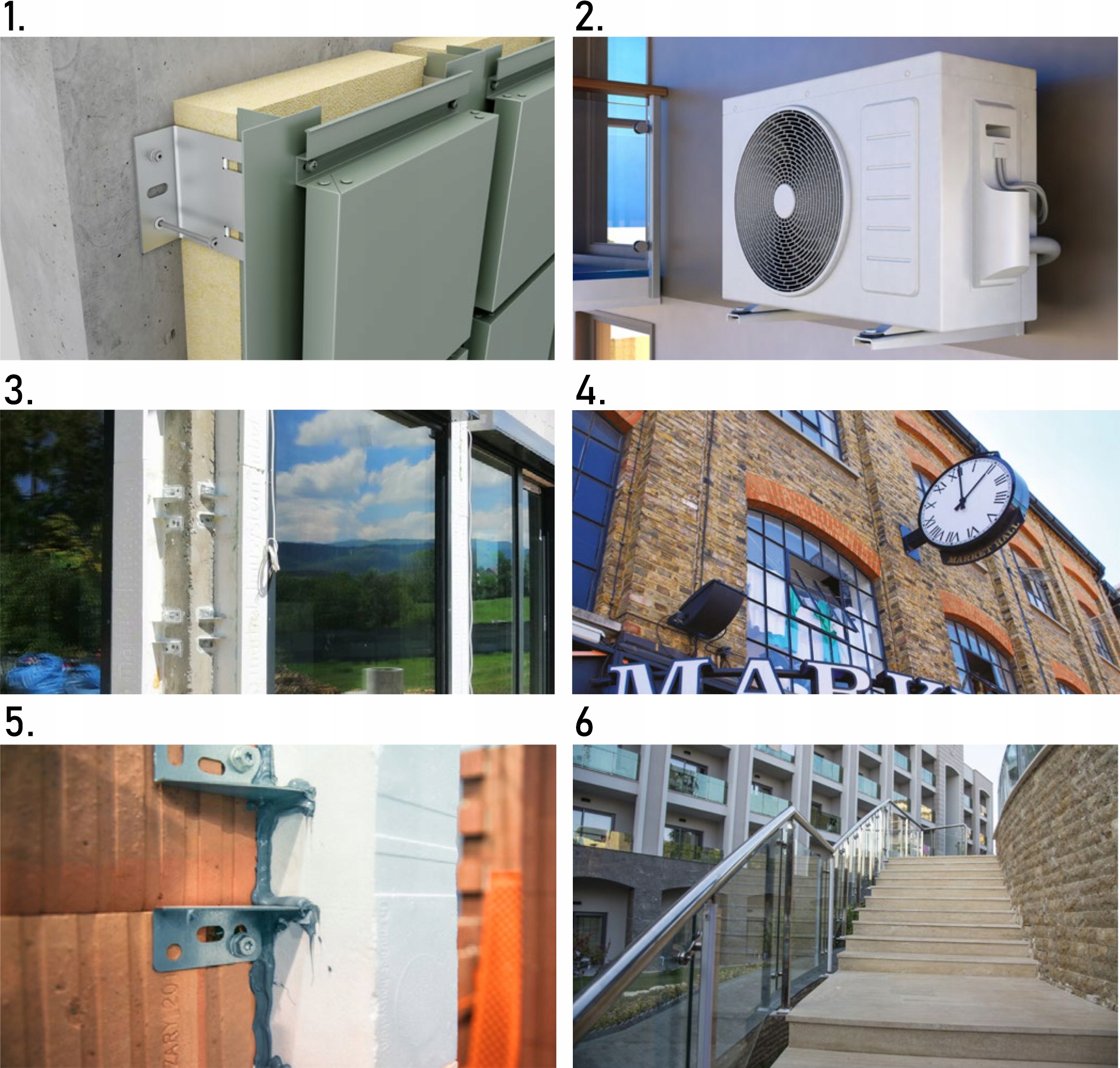

1. Installazione di facciate ventilate

2. Montaggio di condizionatori d'aria

3. Montaggio con tecnologia di assemblaggio a caldo

4. Montaggio di elementi di installazione edile

5. Montaggio con tecnologia "assemblaggio a caldo"

6. Fissaggio degli elementi di installazione dell'edificio

Tassello per telaio con vite a testa esagonale con rondella integrata e bussola TX, consigliato per il fissaggio di elementi metallici.

Il connettore di espansione è composto da:

• Elemento in plastica - manicotto
• Connettore - vite in acciaio

Il preassemblaggio dei connettori significa:

• Montaggio più semplice e veloce
• Prodotti pronti all'uso senza necessità di montaggio
• Nessun errore nella scelta del manicotto per la vite

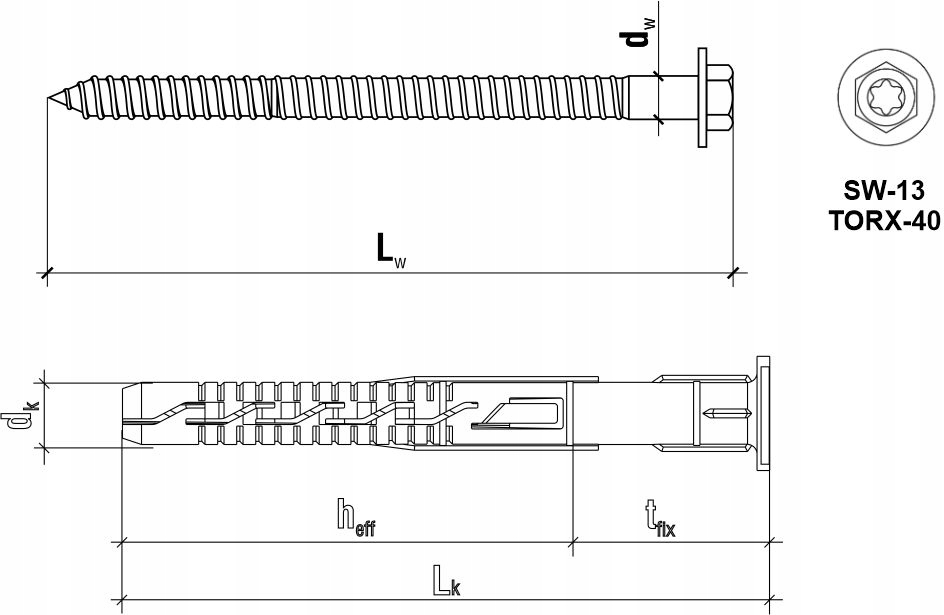

Specifiche del prodotto

Spina

• [Dk] Diametro della spina: Ø 10,0 mm
• [Lk] Lunghezza della spina: 300mm
• [Tfix] Max. Lunghezza utilizzabile: 230 mm
• [Heff] Profondità di ancoraggio: 70 mm
• Materiale del tappo: poliammide (nylon)
• Numero di pezzi nella confezione: 25

Vite

• [Dw] Diametro della vite: Ø 7,0 mm
• [Lw] Lunghezza della vite: 305mm
• Tipo di bussola: SW-13 e TX-40
• Materiale della vite: acciaio zincato
• Quantità nella confezione: 25

Certificato

Approvazione tecnica europea ETA 12/0272

Le viti che offriamo sono caratterizzate da altissima qualità e possono essere utilizzate in sicurezza nelle costruzioni. Facciamo tutto il possibile per garantire che i prodotti consegnati ai nostri appaltatori siano sicuri e adatti a compiti specifici.

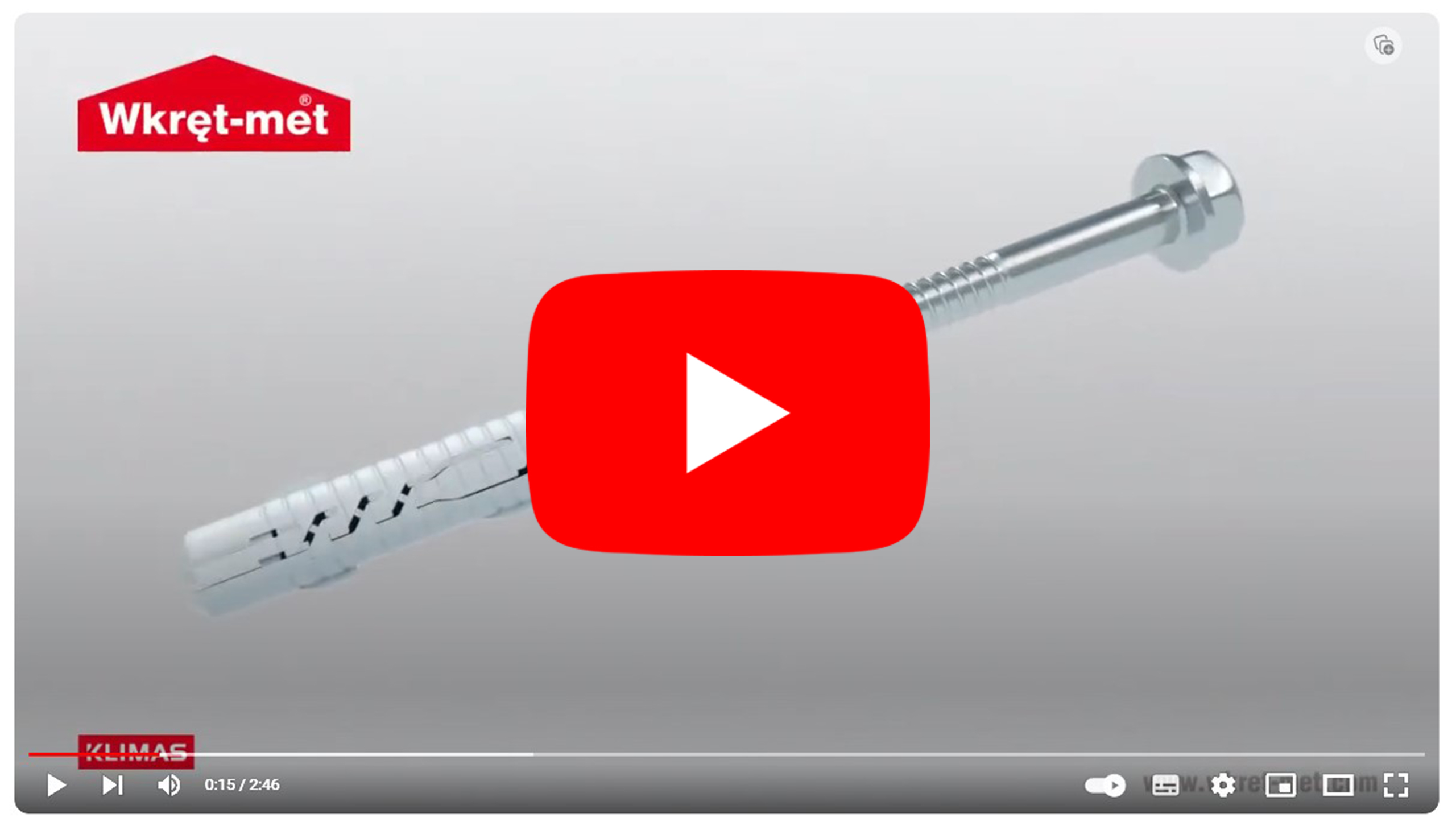

Video del prodotto

https://youtu.be/ygTRIj0Ocgw

(copia il link e incollalo nella finestra del browser)

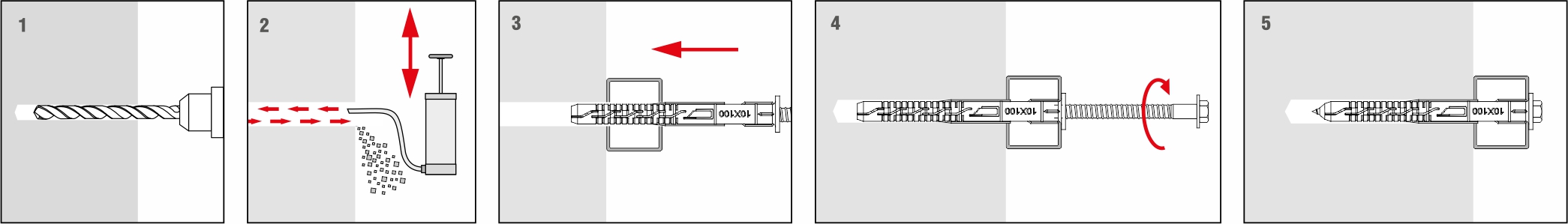

Metodo di installazione

• Prima dell'installazione, identificare il substrato in cui verrà installato il fissaggio e confrontare i carichi che il fissaggio trasferirà con le capacità portanti specificate nella Scheda Tecnica del Prodotto o nella Valutazione Tecnica Europea.
• La lunghezza appropriata del fissaggio deve essere selezionata in modo che la zona di espansione si trovi nel materiale di costruzione della parete (lo spessore dell'elemento fissato corrisponde alla lunghezza massima utilizzabile del fissaggio).
• La profondità del foro di perforazione deve essere almeno 10 mm maggiore della profondità di ancoraggio del connettore - questo consentire il corretto posizionamento del manicotto nel foro ed eliminare il problema dell'allentamento delle viti.
• L'uso di un avvitatore a impulsi non è raccomandato quando si forano mattoni forati, blocchi di ceramica e calcestruzzo cellulare, poiché danneggia le pareti e non garantisce un posizionamento sicuro del connettore.
• Il diametro dei fori praticati deve corrispondere al diametro dei tasselli utilizzati.
• Il foro praticato deve essere pulito, almeno passando la punta del trapano due volte, in modo da rimuovere la polvere di foratura verso l'esterno. I fori praticati verticalmente verso il basso richiedono una foratura più profonda o la rimozione della polvere di foratura accumulata.
• Il tassello viene inserito nel foro praticato e la vite viene avvitata fino a quando non è completamente incorporata nel manicotto.
• Forzare la vite potrebbe causarne l'allentamento, che non è coperto dalla garanzia del produttore.
• L'installazione deve essere eseguita a temperature comprese tra -20 °C e +40 °C (si riferisce alla temperatura del substrato).

Viti Klimas: la scelta più comune dei professionisti

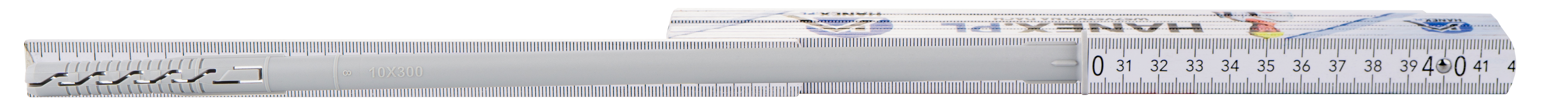

*Il metro a nastro non è incluso nel set (viene utilizzato solo per una migliore presentazione delle viti)
