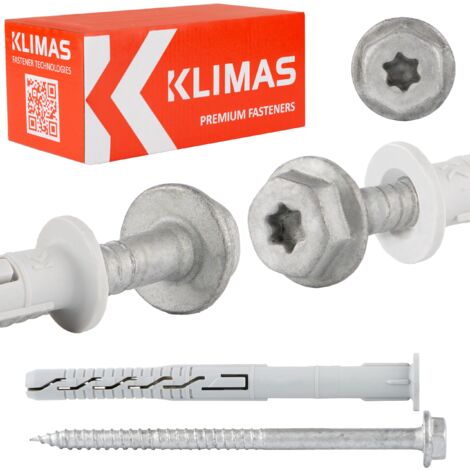

Rahmenspreizdübel mit Kragen

10,0x60 mm 50 Stk.

Bestehend aus einer Polyamidhülse und einer verzinkten Stahlschraube mit Sechskantkopf mit integrierter Unterlegscheibe und TX-Aufnahme. Unterkopfdübel werden am häufigsten zur Befestigung von Metallelementen und an Stellen verwendet, an denen eine größere Druckfläche benötigt wird und im Gegensatz zu Senkkopfschrauben kein bündiger Sitz des Schraubenkopfes erforderlich ist.

Die wichtigsten Parameter Modell:

KPR-FAST-10060K Steckergröße:

10,0x60 mm Maximal nutzbare Länge:

10 mm   Pakete:

50 Stk. Aufnahme:

SW-13 und TX-40

Der Spreizverbinder besteht aus: Hülse - Kunststoffelement Verbinder - Stahlschraube mit Kegelkopf und Torx 40 Aufnahme

Originalprodukt eines renommierten Unternehmens

KLIMAS Wkręt-Met ® Eigenschaften und Vorteile

1. Unterlegkopf mit TX-40/SW-13 Aufnahme

Die TX-Aufnahme garantiert eine optimale Drehmomentübertragung, während die Verwendung des SW-Sechskantkopfes es Ihnen ermöglicht, die Schraube mit der entsprechenden Kraft anzuziehen (z. B. mit einem Drehmomentschlüssel).

2.

Gewindereduzierung

Präzises Einsetzen der Schraube. Erhöhte Expansionskraft in der zweiten Expansionszone. 3. Korrosionsschutz - Zinklamellen

Zinklamellen sind doppelt so korrosionsbeständig wie galvanisches Zink. Das Labor Klimas Wkręt-met bestätigte die hervorragende Qualität der Beschichtung durch Tests in einer Salzsprühkammer (240 Stunden in einer Salzkammer für Zinklamellen im Vergleich zu 120 Stunden für verzinktes Zink). 4.

Polyamid-T-Shirt   Bessere physikochemischen Eigenschaften als Polypropylen oder Polyethylen.

5. Feuerwiderstand Für die Montage von Fassadensystemen ist eine ausreichende Tragfähigkeit des Verbinders mit einem Feuerwiderstand von mindestens 90 Minuten (R90) erforderlich. wenn die Auslegungslast auf einem Verbinder NR < 0,8 kN (ohne ständige zentrische Last) Untergründe und Anwendungsbeispiele

A.   Beton

B.

Vollkeramikziegel, Silikat

C. Keramikblock,

D. Hohlblockstein,

E.

Porenbeton 1.

Montage von hinterlüfteten Fassaden

2.

Befestigung von Klimaanlagen

3.

Befestigungen in Warmmontagetechnik

4. Befestigung von Bauinstallationselementen

5. Befestigung in „Warmmontage“-Technik

6. Befestigung von Bauinstallationselementen

Rahmendübel mit Schraube mit Sechskantkopf mit integrierter Unterlegscheibe und TX-Aufnahme werden zur Befestigung von Metallelementen empfohlen. Der Spreizverbinder besteht aus:

Kunststoffelement - Hülse   Verbinder - Stahlschraube

Durch die Vormontage der Verbinder entsteht: einfachere und schnellere Montage

gebrauchsfertige Produkte ohne Montageaufwand

keine Fehler bei der Auswahl der Hülse zur Schraube Produktspezifikation Dübel

[Dk] Dübeldurchmesser:

Ø

10,0 mm

[Lk] Dübellänge:

60

mm [Tfix] Max. Nutzlänge:

10 mm [Heff] Verankerungstiefe:

50 mm Dübelmaterial:

Polyamid (Nylon)   Anzahl Stk. im Paket:

50   Schraube

[Dw] Schraubendurchmesser: Ø

7,0 mm

[Lw] Schraubenlänge: 65 mm

Steckschlüsseltyp: SW-13 und TX-40 Schraubenmaterial:

verzinkter Stahl

Anzahl der Teile im Paket:

50

Zertifikat

Europäische Technische Zulassung ETA 12/0272

Die von uns angebotenen Schrauben zeichnen sich durch höchste Qualität

aus und können bedenkenlos am Bau verwendet werden. Wir setzen alles daran, dass die an unsere Vertragspartner gelieferten Produkte sicher und aufgabengerecht sind. Produktvideo

https://youtu.be/ygTRIj0Ocgw (Link kopieren und in Browserfenster einfügen)

Installationsmethode   Identifizieren Sie vor der Installation den Untergrund, in den der Verbinder eingebaut wird, und vergleichen Sie die Lasten, die der Verbinder überträgt, mit den im technischen Produktdatenblatt oder in der Europäischen Technischen Bewertung angegebenen Tragfähigkeiten.

Die entsprechende Länge des Verbinders ist so zu wählen, dass sich die Dehnungszone im Baustoff der Wand befindet (die Dicke des zu befestigenden Elements entspricht der maximal nutzbaren Länge des Verbinders). Die Bohrlochtiefe sollte mindestens 10 mm größer sein als die Verankerungstiefe des Verbinders – so sitzt die Hülse sicher im Loch und das Problem des Herausdrehens von Schrauben wird vermieden.

Die Verwendung eines Schlagbohrers wird beim Bohren in Lochziegel, Keramikblöcke und Porenbeton nicht empfohlen, da dieser die Wände zerstört und die sichere Platzierung des Befestigungselements nicht gewährleistet.

Der Durchmesser der Bohrlöcher sollte dem Durchmesser der verwendeten Dübel entsprechen. Das Bohrloch sollte gereinigt werden, mindestens durch zweimaliges Bewegen des Bohrers, wodurch die Bohrspäne nach außen befördert werden; Senkrecht nach unten gebohrte Löcher erfordern tieferes Bohren oder das Ausblasen des anfallenden Bohrkleins.

In das Bohrloch wird ein Dübel eingesetzt und die Schraube so weit eingedreht, bis sie vollständig in der Hülse sitzt. Das Anziehen der Schraube mit Gewalt kann zu deren Bruch führen, was nicht durch die Herstellergarantie abgedeckt ist. Die Installation sollte bei einer Temperatur im Bereich von -20 °C bis +40 °C (bezieht sich auf die Untergrundtemperatur) erfolgen.

KLIMAS-Schrauben - die häufigste Wahl von Profis

*das Maßband ist nicht im Set enthalten (es dient nur zur besseren Präsentation der Schrauben)
