Descrizione generale

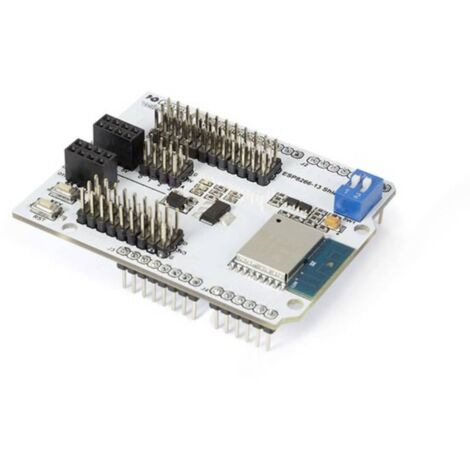

Questo comodo scudo ESP-WROOM-02 per Arduino include un modulo ESP8266 pre-saldato e un alimentatore, offrendo una soluzione plug-and-play per il tuo Arduino. Puoi iniziare subito con l'ESP8266 in modalità seriale AT command, oppure caricare firmware alternativi come NodeMCU per un'esplorazione più approfondita. Tutti i pin GPIO sono accessibili tramite pin di intestazione in linea e lo scudo è accompagnato da un ottimo manuale utente online.Specifiche tecniche
- Standard wireless: WLAN 802.11 b/g/n
- Modalità supportate: STA/AP
- Stack di protocolli: TCP/IP, un socket
- Supporto per server e client TCP/UDP standard
- Configurazione baud rate: 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps
- Bit di dati seriali: 5/6/7/8 bit
- Bit di stop seriali: 1/2 bit
- Pin compatibili: Arduino Uno, Mega
- Piedinatura Arduino: 2/3/4/5/6/7/8/9/10/11/12/13
- Piedinatura GPIO ESP8266: 0/2/4/5/9/10/12/13/14/15/16/ADC/EN/*UART TX/UART RX
- Pulsante KEY: configurazione delle modalità
- Interruttori DIP: commutazione tra Arduino e ESP-WROOM-02/ESP8266
- Chipset: ESP8266
- Corrente operativa Wi-Fi: 70 mA (200 mA max.) in trasmissione continua
- Modalità inattiva: < 200 µA
- Velocità di trasmissione Wi-Fi seriale: 110–460.800 bps
- Umidità operativa: 10%–90%, non condensante
- Temperatura operativa: -10 a 70 °C
Dimensioni
- Profondità: 7.5 cm
- Altezza: 7.5 cm
- Larghezza: 12 cm
- Peso: 14 g
Utilizzo
- Adatto per progetti di elettronica e IoT con Arduino
- Facile configurazione grazie al manuale online
- Possibilità di caricare firmware personalizzati per funzionalità avanzate
Altre informazioni
- Manuale di istruzioni disponibile in inglese
- Livello di abilità richiesto: Codifica 3, Elettronica 2, Meccanica 1, Saldatura: nessuna
