TDE Instruments DPM72-MPPA Display di processo

Funzione di misura: del segnale analogico da 0/4 a 20 mA, segnale analogico 0/2-10 V.

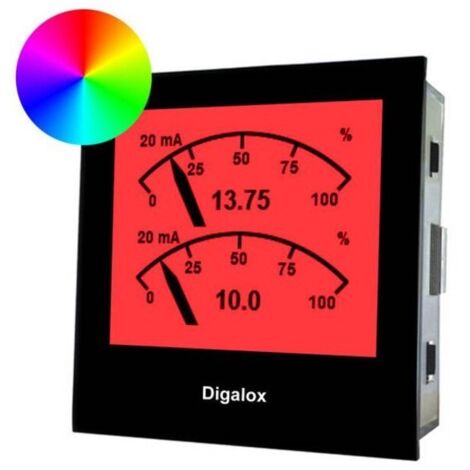

TDE Instruments Digalox DPM72-MPPA Strumento di misura DIN grafico per 2x 0/4-20mA con multi-indicatore RGB

Innovativo, individuale e multifunzionale: Gli strumenti di misura grafici multifunzione DPM72-MPP, -MPPV e -MPPA con retroilluminazione RGB sono caratterizzati da numerose funzioni e possibilità di visualizzazione. A seconda del tipo di costruzione, sono supportati i tipi di misurazione del segnale analogico (2 ×) da 0/2 a 10 V e/o (2 ×) da 0/4 a 20 mA CC. Sul display multiplo di alta qualità è possibile visualizzare fino a quattro parametri contemporaneamente e i valori di soglia possono essere dotati di un avviso di colore individuale, che poi attira l'attenzione su di sé tramite luci colorate o lampeggianti. Grazie a una scelta di interfacce per la configurazione individuale e la trasmissione dei dati di misurazione in tempo reale, gli strumenti di misura DPM72 sono versatili e si offrono per un'ampia gamma di applicazioni industriali. In questo modo è possibile il trasferimento continuo dei dati tramite USB o RS485-Modbus, ma anche senza fili via radio (rete mesh 2,4 GHz). Gli strumenti di misura multifunzionali sono particolarmente richiesti nel campo del monitoraggio remoto dei dati di macchine e di funzionamento, soprattutto perché sono disponibili anche senza display come modello guida DIN. Inoltre, i modelli dispongono di una funzione di conteggio con mantenimento dei dati. In questo modo è possibile realizzare contaore di esercizio o contatore di tempo per superamento del valore soglia e al di sotto del valore soglia, nonché conteggio a impulsi singolo (MPP) o conteggio a impulsi doppio (MPPV).Ampia adattabilitàCon il software di configurazione Digalox Manager è possibile impostare i dispositivi di misurazione individualmente, ad esempio, è possibile caricare i propri testi o un'immagine di avvio personalizzata. I valori di soglia regolabili individualmente possono essere dotati di diversi avvisi di colore, in questo modo l'indicatore può essere acceso blu o rosso lampeggiante. Scala graduata e scritta, design di visualizzazione e molto altro ancora sono regolabili in base alle esigenze, così come la scala del valore di misurazione e la linearizzazione.Display graficoUn display grafico di alta qualità con 16 livelli di grigio e retroilluminazione RGB forma sul display doppio fino a quattro parametri contemporaneamente in diverse modalità di visualizzazione, ad esempio con un grafico a puntatore ben leggibile, tramite display digitale o grafico a barre. Altri possibili design del display sono il popolare indicatore di livello o la rappresentazione dei valori di misura nel corso del tempo.Uscite di commutazioneDue uscite di allarme isolate galvanicamente consentono di attivare un allarme al raggiungimento di valori di soglia personalizzabili. In questo modo, l'utente può essere avvisato di eventi particolari, come il superamento di un valore massimo, tramite lampeggi colorati o luci.Interfacce e registrazione dei dati di misurazioneGrazie a una serie di diverse interfacce, gli strumenti di misura DPM72 sono quasi universali. I valori di misura possono essere trasmessi in modalità wireless tramite interfaccia USB isolata galvanicamente o protocollo Modbus RS485, nonché tramite tecnologia radio XBEE (rete mesh da 2,4 GHz). Ciò consente anche una moderna ammodernamento di impianti vecchi o tecnicamente vecchi (retrofit) senza dover sostituire queste macchine a costi e tempi elevati. Testo tradotto automaticamente

Punti di forza e dettagli

2 ingressi di misura da 0/4 a 20 mADisplay grafico LCD 16 livelli di grigio 192 × 160 pixelRetroilluminazione RGBGrafica indicatore e display digitaleMulti-indicatore fino a 4 parametriDeviazione ed etichetta della scala adattabiliRegistrazione dei valori di misurazione per un periodo fino a 14 giorniUscite di allarme con soglie adattabili, isolate galvanicamenteAllarme con illuminazione colorata individualeImmagine di avvio personalizzabile dal clienteDiversi design di visualizzazione disponibili, ad es. tachimetro, grafico a barra, visualizzazione dell'andamentoTrasferimento dei dati in tempo realeFunzione bimetallica (calcolo della media)Interfaccia USBAlimentazione 12-24V AC/DCPrecisione di misurazione 0,5% true RMSSoftware PC per la configurazione individuale e la registrazione dei dati di misurazione inclusoContatore ore di esercizio

Requisiti di sistema

Windows Vista, 7 o 8 (.Net Framework 4)

Note

Cavo micro USB non incluso nella consegna. Software Digalox ® Manager disponibile come download. Illustration similar.
