Descrizione generale

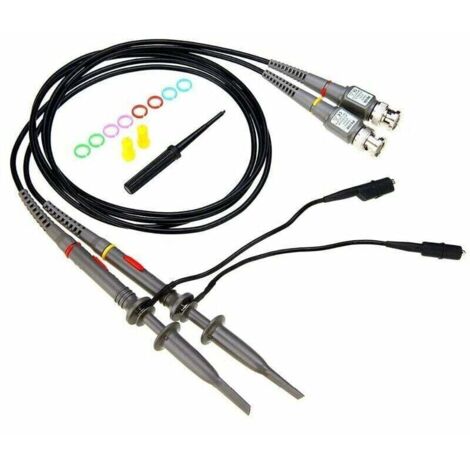

La sonda di oscilloscopio P6100 da 100 MHz è un dispositivo versatile e altamente sensibile, progettato per funzionare con la maggior parte degli oscilloscopi. È dotata di un kit completo che include due sonde, otto anelli di marcatura colorati, due cappucci protettivi, una sonda di regolazione e un cavo di test BNC a minigrabber. La sonda offre un'attenuazione regolabile tramite interruttori 1X e 10X, garantendo una banda passante di 100 MHz e una connessione sicura tramite connettori BNC standard.Specifiche tecniche
- Rapporto di attenuazione: 1X e 10X
- Tipo di uscita: 100 MHz
- Tempo di salita: 3.5 ns
- Resistenza di ingresso: 1X: 1 MΩ ± 2%; 10X: 10 MΩ ± 2%
- Capacità di ingresso: 1X: 70 pF ~ 120 pF; 10X: 13 pF ~ 17 pF
- Intervallo di compensazione: 10 ~ 35 pF
- Ingresso massimo: 1X: 200 Vp-p; 10X: 600 Vp-p
- Ambiente operativo: 0 ~ 50℃, 0 ~ 80% RH
- Ambiente di stoccaggio: -20 ~ 60℃, 0 ~ 90% RH
Compatibilità e accessori
La sonda è compatibile con la maggior parte degli oscilloscopi dotati di interfaccia BNC, inclusi oscilloscopi digitali, virtuali e portatili. Il kit include:- 2 sonde di oscilloscopio
- 8 anelli di marcatura colorati
- 2 cappucci protettivi
- 1 sonda di regolazione
- 1 cavo di test BNC a minigrabber
Installazione
La sonda è progettata per un'installazione semplice e veloce. Assicurati che il connettore BNC sia ben fissato all'oscilloscopio e che il gancio accessorio sia correttamente installato, emettendo un "clic" udibile.Utilizzo
La sonda è facile da usare grazie alla sua struttura modulare e ai pinze crocodile robuste, che garantiscono una connessione sicura e stabile. La marcatura colorata facilita la distinzione tra i diversi canali durante l'uso.Altre informazioni
