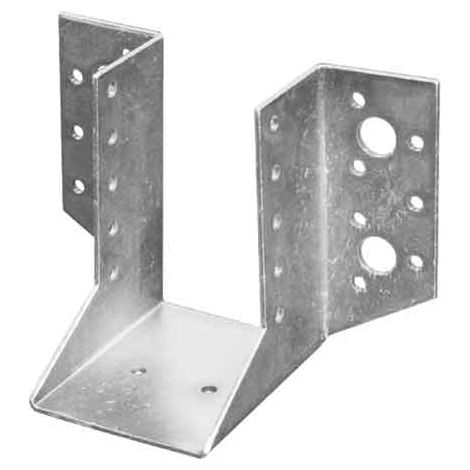

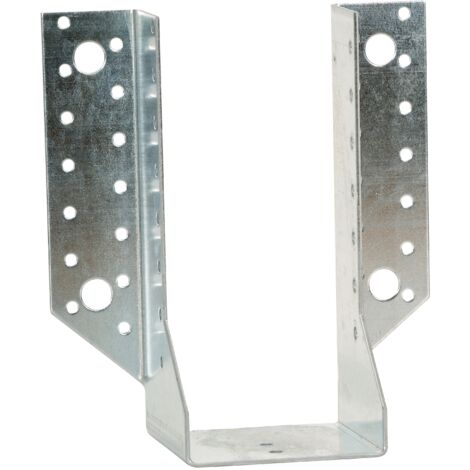

Piastra per carpenteria con alette esterne SIMPSON - Lato 200 x Larghezza 64 x Altezza 68 mm - sp.2 mm - SAE200/64/2

Gli assemblaggi sono affidabili, senza lavorazioni su misura e contribuiscono a rendere l'opera più sicura. Materiale: - Acciaio zincato S250GD + Z275 secondo NF EN 10346 - Spessore: 2 mm. Vantaggi - Installazione rapida e semplice Supporto - Portante: legno massiccio, legno composito, lamellare incollato, calcestruzzo, acciaio - Portato: legno massiccio, legno lamellare incollato, legno composito Ambiti d'impiego - Travetti, pignoni - Travi piane e montanti di rivestimento - Battute di travicelli - Rinforzo di giunzioni esistenti ... Installazione: Su Legno: 1. Tracciare la posizione della trave portata sul portante 2. Presentare il staffaggio e prefissare le ali su ciascun lato 3. Regolare il staffaggio rispetto alle tracce: il staffaggio deve essere leggermente più aperto in alto che in basso per facilitare l'installazione della trave portata 4. Finalizzare il fissaggio su ciascuna ala 5. Inserire la trave portata nel staffaggio e fissarla con chiodatura parziale o totale. Su Calcestruzzo: Metodo 1: Tracciare la posizione delle forature applicando il staffaggio sulla trave Metodo 2: Tracciare la posizione della trave sul supporto, presentare il staffaggio e segnare i centri delle forature - Forare il supporto con una punta adatta - Presentare il staffaggio e fissarlo al supporto con ancoranti a tassello - Inserire la trave portata nel staffaggio prima di fissarla. Riferimenti: SAE200 - Sviluppo [mm]: 200 - Larghezza [mm]: 24 - 80 mm - Profondità: 84 - Fissaggi sul portato CNA4.0x50 o CSA5.0x40: 5 - Fissaggi sul portante CNA4.0x50 o CSA5.0x40: 8 - Ancoraggi sul portante: 2Ø10 SAE200/64/2 Portato: - Larghezza [mm]: 64 - Altezza [mm]: min 83; max 102 Dimensioni: - Larghezza A: 64 mm - Altezza B: 68 mm - Lunghezza C: 84 mm - Spessore: 2 mm Fissaggi: Numero: - Portante: 8 - Portato: 5 - Tipo CNA4.0x35 Valori caratteristici legno/legno classe C24 [kN]: Discesa 7; Salita 5,3; Laterale 1,3; Trazione 3,9 Fissaggi: Sul portato: - Chiodi annodati CNA Ø 4.0 x 50 mm. - Chiodi annodati CNA Ø 4.0 x 35 mm per spessori inferiori a 64 mm. - Viti CSA Ø 5.0 x 40 mm. - Viti CSA Ø 5.0 x 35 mm per spessori inferiori a 60 mm. Sul portante: Supporto in legno: - Chiodi annodati CNA Ø 4.0 x 50 mm. - Chiodi annodati CNA Ø 4.0 x 35 mm per spessori inferiori a 64 mm. - Viti CSA Ø 5.0 x 40 mm. - Viti CSA Ø 5.0 x 35 mm per spessori inferiori a 60 mm. Supporto acciaio: - Bulloni Ø 12 o Ø 10 mm in funzione dello sviluppo (il diametro del bullone non può essere inferiore di oltre 2 mm rispetto a quello della foratura). Supporto calcestruzzo: - Tassello meccanico: perno WA M10-78/5 (per SAE200 e 250) e tipo WA M12-104/5 (per SAE300, 340, 380, 440 e 500). - Ancoraggio chimico: resina AT-HP con barra filettata LMAS M10-120/25 (per SAE200 e 250) e LMAS M12-150/35 (per SAE300, 340, 380, 440 e 500). Supporto muratura forata (verificare la capacità di carico degli ancoraggi): - Resina AT-HP o POLY-GP + barra filettata LMAS M10-120/25 + retina SH M16-130 (per SAE200 e 250). - Resina AT-HP o POLY-GP + barra filettata LMAS M12-150/35 + retina SH M20-85 (per SAE300, 340, 380, 440 e 500).
