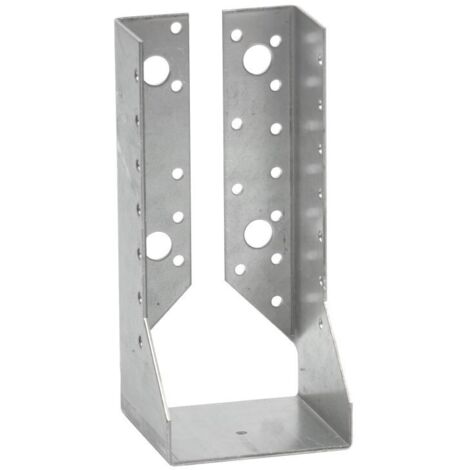

Piastra per carpenteria con ali esterne SIMPSON - L.340 x L.120 x H.190 mm - sp.2 mm - SAEL500/120/2

Gli assemblaggi sono affidabili, senza lavorazioni su misura e contribuiscono a rendere l'opera più sicura. Materiale: - Acciaio zincato S250GD + Z275 secondo NF EN 10346 - Spessore: 2 mm. Vantaggi - Installazione rapida e semplice Supporto - Portante: legno massiccio, legno composito, lamellare incollato, calcestruzzo, acciaio - Portato: legno massiccio, legno lamellare incollato, legno composito Campi di utilizzo - Travetti, pignoni - Travi lisce e montanti di rivestimento - Battute di travicelli - Rinforzo di giunzioni esistenti ... Installation: Su legno : 1. Tracciare la posizione della trave portata sul portante 2. Presentare il staffaggio e prefissare le alette su ogni lato 3. Regolare il staffaggio rispetto alle tracce: il staffaggio deve essere leggermente più aperto in alto che in basso per facilitare l'installazione della trave portata 4. Completare il fissaggio su ogni aletta 5. Presentare la trave portata nel staffaggio e fissarla con chiodatura parziale o totale. Su calcestruzzo : Metodo 1: Tracciare la posizione delle forature applicando il staffaggio sulla trave Metodo 2: Tracciare la posizione della trave sul supporto, presentare il staffaggio e segnare i centri delle forature - Forare il supporto con una punta adatta - Presentare il staffaggio e fissarlo al supporto con tasselli ad espansione - Presentare la trave portata nel staffaggio prima di fissarla. Riferimenti: SAEL500 - Sviluppo [mm]: 500 - Larghezza [mm]: 24 - 156 mm - Profondità: 84 - Fissaggi sul portato CNA4.0x50 o CSA5.0x40: 15 - Fissaggi sul portante CNA4.0x50 o CSA5.0x40: 34 - Ancoraggi sul portante: 4Ø12 SAEL500/120/2 Portato: - Larghezza [mm]: 120 - Altezza [mm]: min 205; max 285 Dimensioni: - Larghezza A: 120 mm - Altezza B: 190 mm - Lunghezza C: 84 mm - Spessore: 2 mm Fissaggi: Numero: - Portante: 32 - Portato: 16 - Tipo CNA4.0x35 Valori caratteristici legno/legno classe C24 [kN]: Desc.39.9; Asc.35.5; Lat.8.5; Tract.15.7 Fissaggi: Sul portato: - Chiodi ad anello CNA Ø 4.0 x 50 mm. - Chiodi ad anello CNA Ø 4.0 x 35 mm per spessori inferiori a 64 mm. - Viti CSA Ø 5.0 x 40 mm. - Viti CSA Ø 5.0 x 35 mm per spessori inferiori a 60 mm. Sul portante: Supporto legno: - Chiodi ad anello CNA Ø 4.0 x 50 mm. - Chiodi ad anello CNA Ø 4.0 x 35 mm per spessori inferiori a 64 mm. - Viti CSA Ø 5.0 x 40 mm. - Viti CSA Ø 5.0 x 35 mm per spessori inferiori a 60 mm. Supporto acciaio: - Bulloni Ø 12 o Ø 10 mm a seconda dello sviluppo (il diametro del bullone non può essere inferiore di più di 2 mm rispetto a quello della foratura). Supporto calcestruzzo: - Tassello meccanico: perno WA M10-78/5 (per SAE200 e 250) e tipo WA M12-104/5 (per SAE300, 340, 380, 440 e 500). - Ancoraggio chimico: resina AT-HP con barra filettata LMAS M10-120/25 (per SAE200 e 250) e LMAS M12-150/35 (per SAE300, 340, 380, 440 e 500). Supporto muratura forata (verificare il trasferimento di carico degli ancoraggi): - Resina AT-HP o POLY-GP + barra filettata LMAS M10-120/25 + rete SH M16-130 (per SAE200 e 250). - Resina AT-HP o POLY-GP + barra filettata LMAS M12-150/35 + rete SH M20-85 (per SAE300, 340, 380, 440 e 500).
