Descrizione generale
Il connettore angolare ABR70 è un giunto angolare in acciaio perforato rinforzato con goffratura, progettato per garantire elevata rigidità e resistenza. Grazie alla disposizione strategica dei fori per i chiodi, questo connettore offre un'ottima capacità portante sia per le forze di taglio che per quelle di sollevamento. È ideale per collegamenti tra legno e cemento, rendendolo versatile per diverse applicazioni strutturali.Specifiche tecniche
- Modello: ABR70
- Dimensioni: 70 x 70 x 55 mm
- Spessore lamiera: 2,0 mm
- Materiale: acciaio S250GD, zincato, 275 g/m2 (20 µm)
- Fori braccio A: 6 pz. x Ø 5 mm, 1 pz. x Ø 8,5 mm
- Fori braccio B: 6 pz. x Ø 8,5 mm
- Confezione: 1 pz.
Compatibilità e accessori
Adatto per collegamenti tra:
- Legno - legno
- Legno - cemento
Elementi principali: legno massello, legno composito, legno lamellare incollato, cemento.
Elementi secondari: legno massello, legno composito, legno lamellare incollato.
Installazione
Il connettore è progettato per un montaggio semplice e veloce. Può essere fissato su legno o calcestruzzo utilizzando i seguenti metodi:
- Chiodi ondulati o viti per legno
- Ancoraggi meccanici o chimici per calcestruzzo
Assicurarsi di seguire le raccomandazioni per l'ancoraggio scelto.
Utilizzo

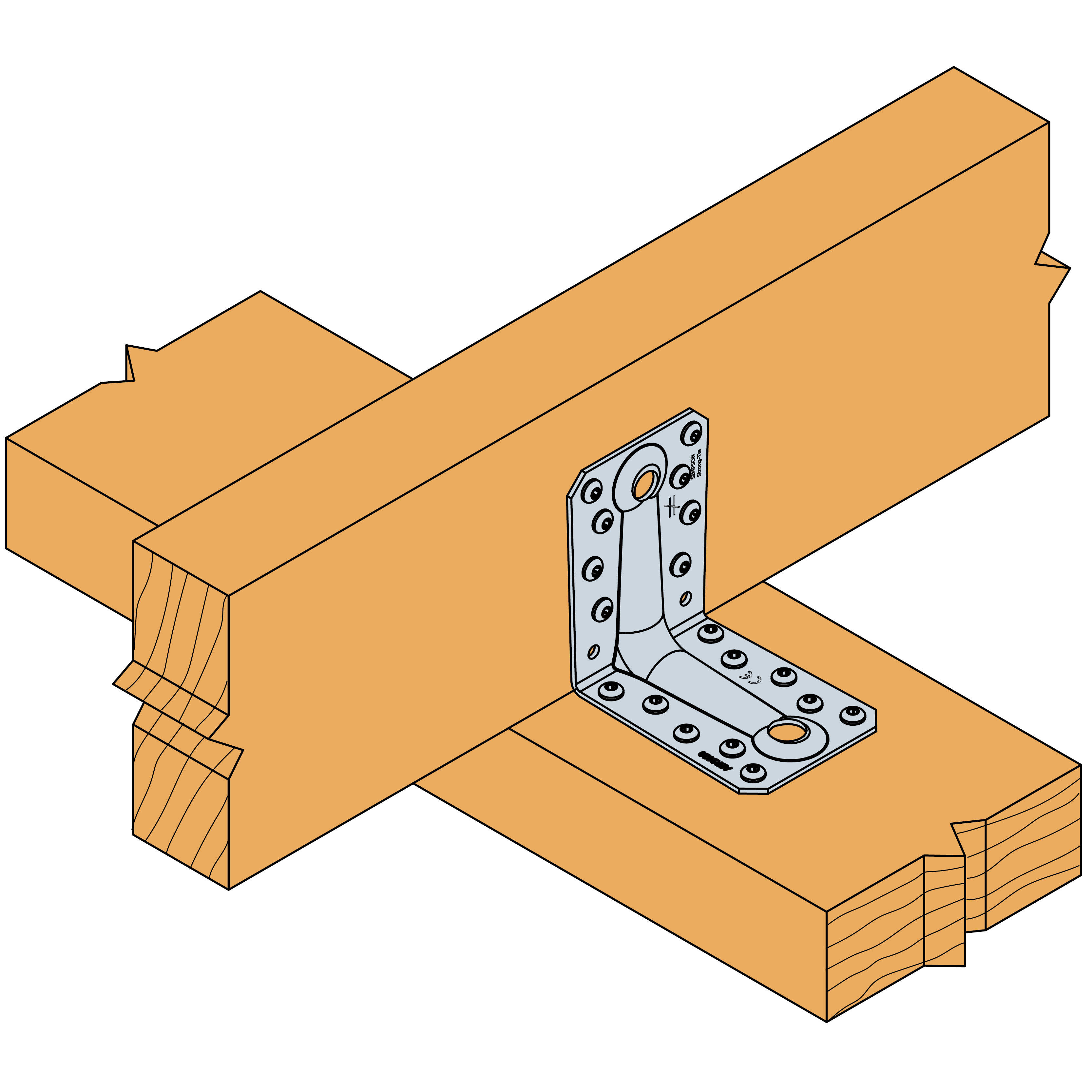

Le aree di applicazione includono:
- Collegamenti di travi con piastra di muro o trave anulare in calcestruzzo
- Fissaggio di elementi in legno al calcestruzzo
- Collegamento di una colonna in legno con una trave
- Strutture che richiedono un'elevata capacità portante
Altre informazioni

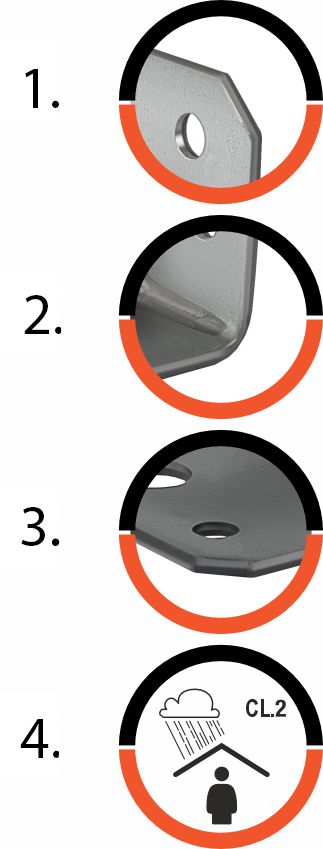

Classe di utilizzo 2: caratterizzata da un'umidità del materiale corrispondente a una temperatura di 20°C e a un'umidità relativa dell'aria circostante superiore all'85% solo per poche settimane all'anno.
Certificato: ETA-06/0106, che specifica i requisiti e i metodi di prova per materiali, geometria, resistenza, rigidità e durabilità dei giunti utilizzati nelle strutture portanti in legno.
