Descrizione generale
Il giunto angolare rinforzato ABR 88x88mm è realizzato in acciaio zincato S250GD, progettato per garantire elevata rigidità e resistenza. Questo prodotto è ideale per connessioni tra legno e calcestruzzo, offrendo una vasta gamma di applicazioni nel settore delle costruzioni.
Specifiche tecniche

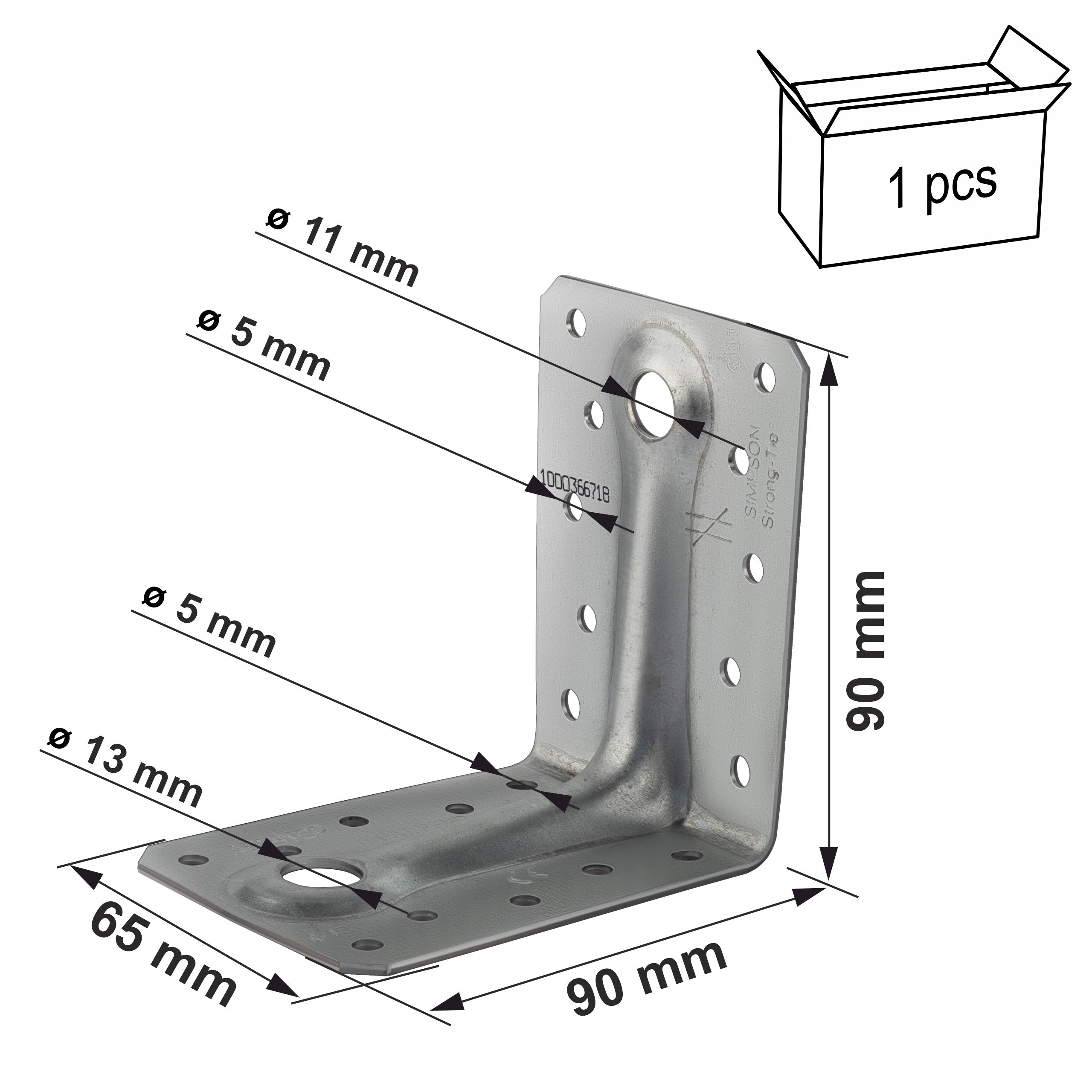

- Dimensioni: 88 x 88 mm
- Spessore: 2 mm
- Materiale: Acciaio zincato S250GD con 275 g/m² (20 µm)
- Forature: Ala B: 10 × Ø5 mm, 1 × Ø11 mm; Ala C: 10 × Ø5 mm, 1 × Ø13 mm
Compatibilità e accessori
- Supporto: legno massiccio, legno lamellare incollato, calcestruzzo
- Fissaggi: Chiodi annellati inossidabili PCRIX Ø4,0x50 per legno; tasselli meccanici e ancoraggi chimici per calcestruzzo
Installazione
1) Avvicinare l'elemento da fissare al supporto. 2) Fissare provvisoriamente l'elemento con chiodi o viti adatte. 3) Se il supporto è in legno, la staffa viene chiodata o avvitata. 4) Se il supporto è in calcestruzzo, seguire le raccomandazioni d'installazione dell'ancoraggio scelto.
Utilizzo
- Collegamenti di travi con piastra di muro o trave anulare in calcestruzzo

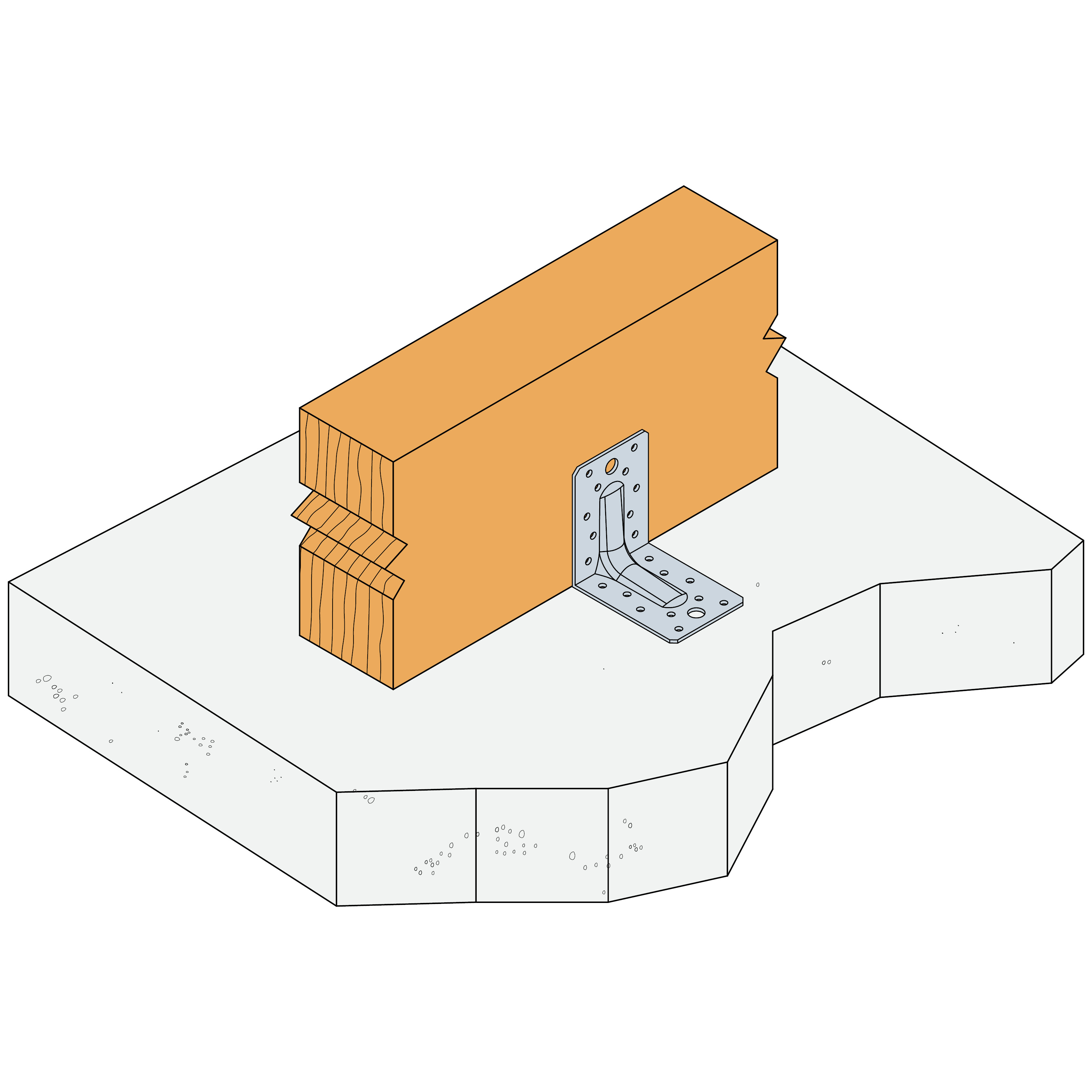

- Fissaggio di elementi in legno al calcestruzzo
- Collegamento di una colonna in legno con una trave
- Applicazioni strutturali che richiedono un'elevata capacità portante
Altre informazioni
Certificato ETA-06/0106, che specifica i requisiti e i metodi di prova per materiali, geometria, resistenza, rigidità e durabilità dei giunti utilizzati nelle strutture portanti in legno.
