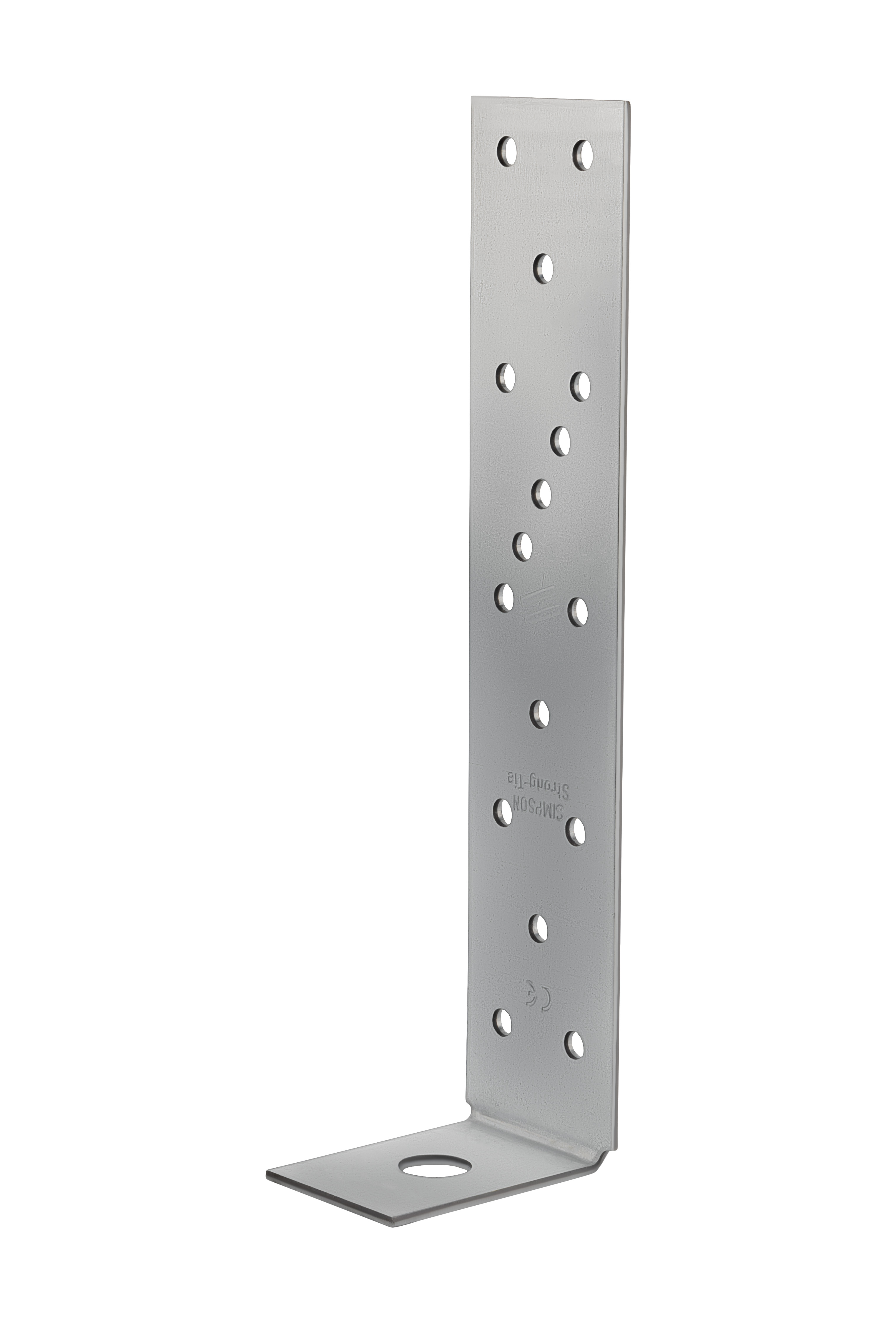

Connettore di ancoraggio AH19050/2 190x50x40x2mm (1)

Parametri più importanti

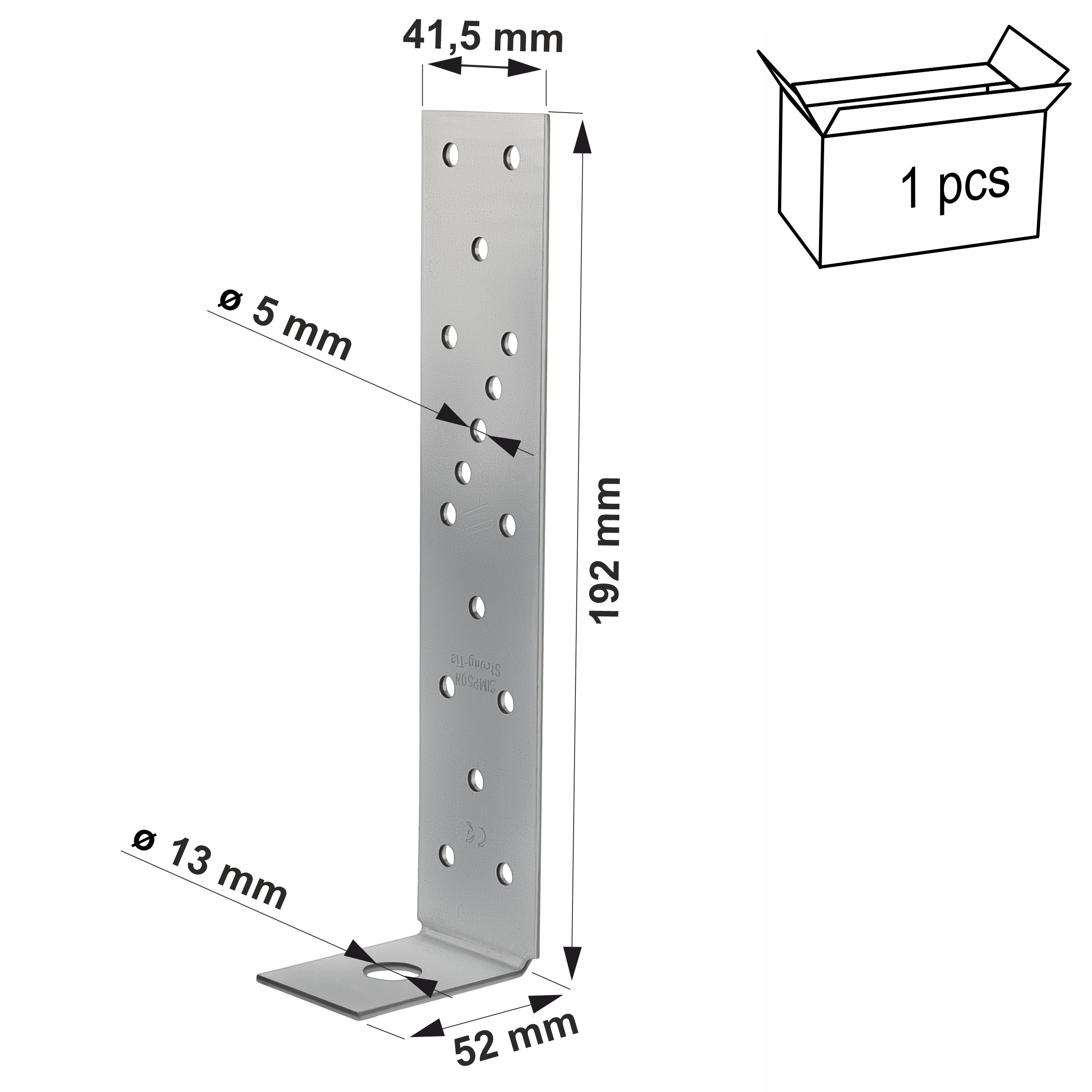

• Modello: AH19050/2
• Dimensioni: 192 x 52 x 40 mm
• Spessore del foglio: 2,0 mm
• Confezione: 1 pz.
• Fori per i bracci A: 16 pz. x Ø 5 mm
• Fori per i bracci B: 1 pz. x Ø 13 mm
• Materiale: acciaio zincato S250GD con 275 g/m2 (20 μm)

Uso previsto: per collegare strutture in legno con una fondazione in cemento.

Prodotto originale della rinomata azienda Simpson Strong-Tie ®

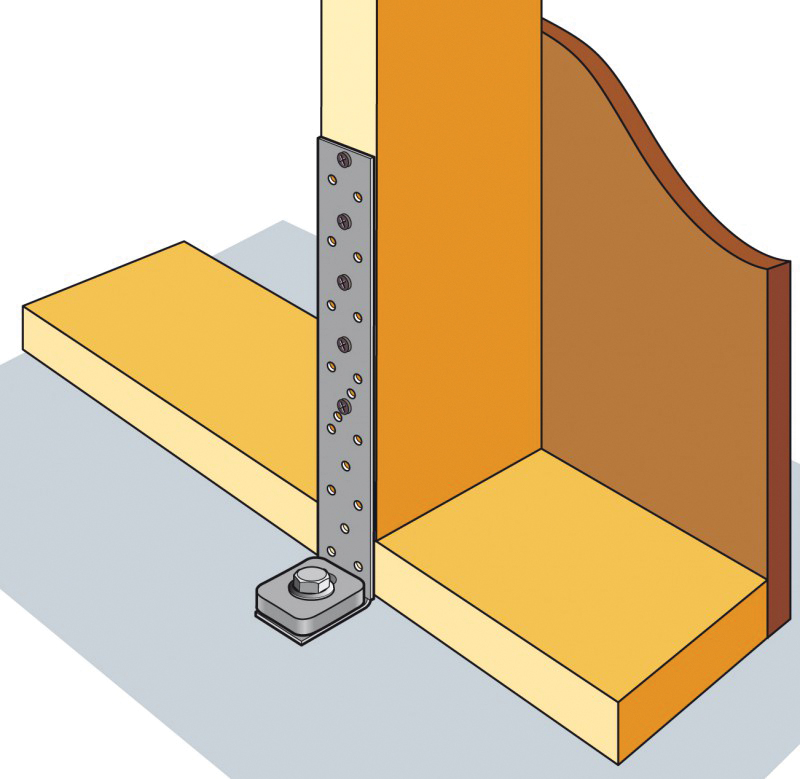

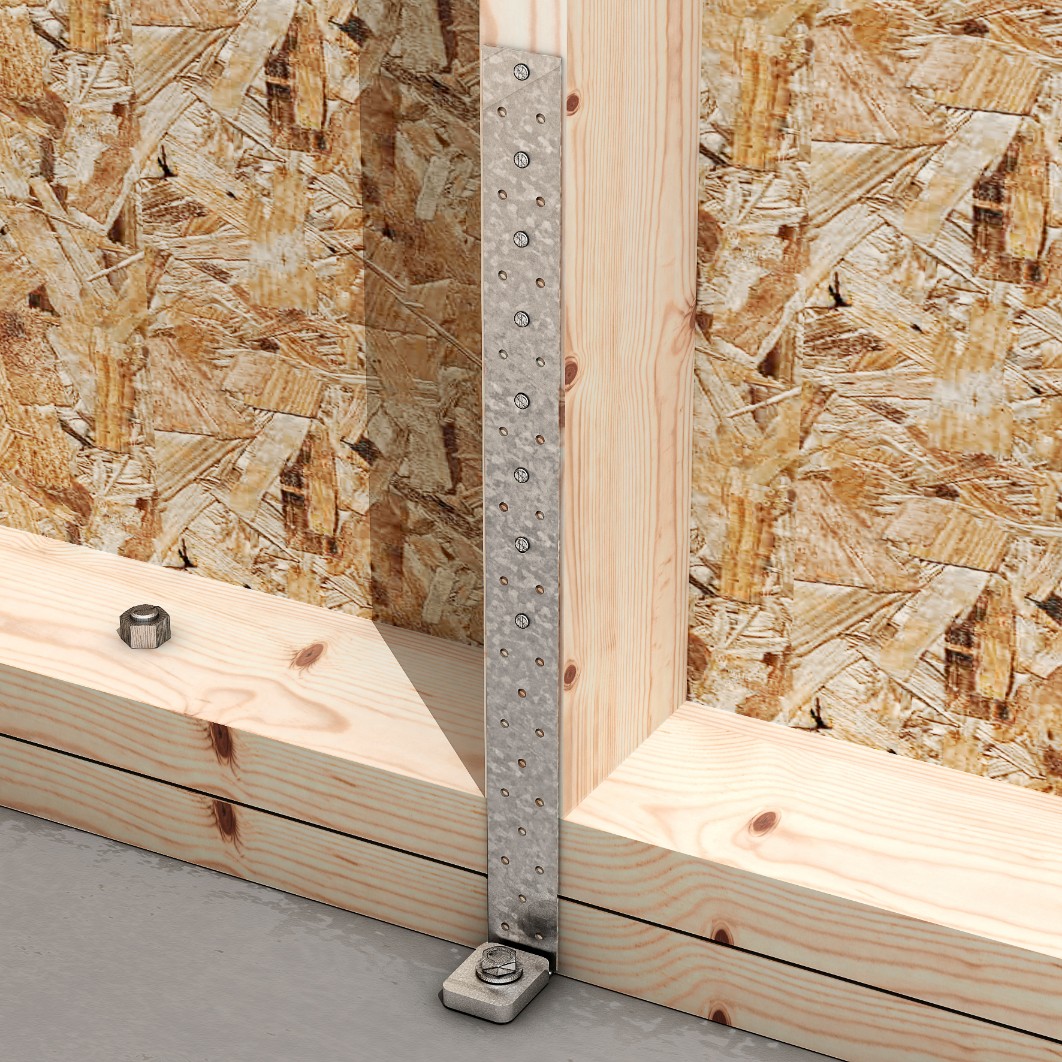

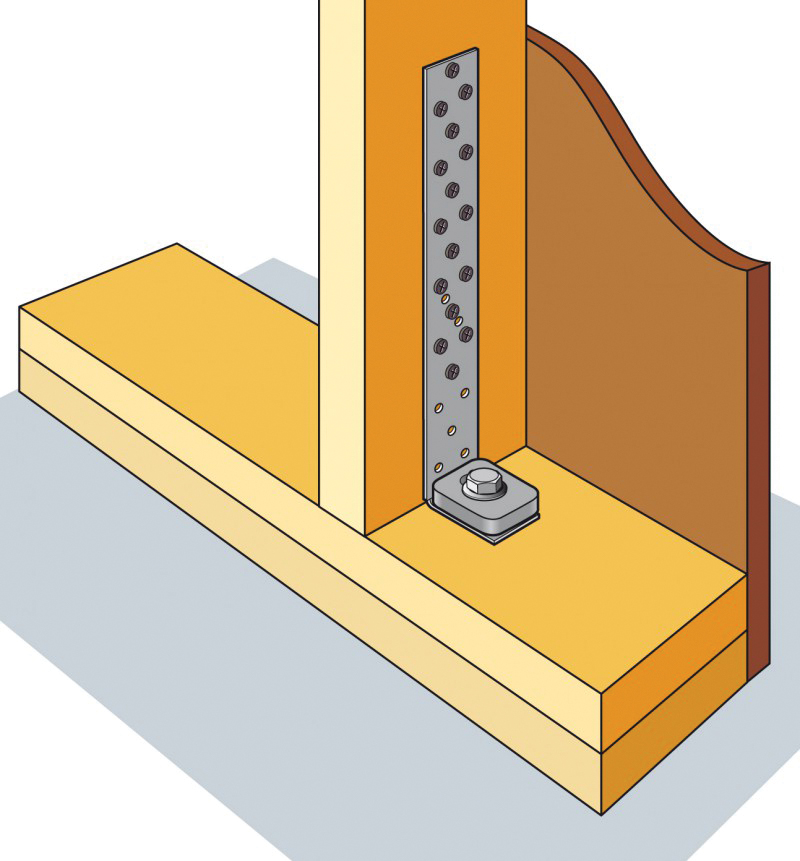

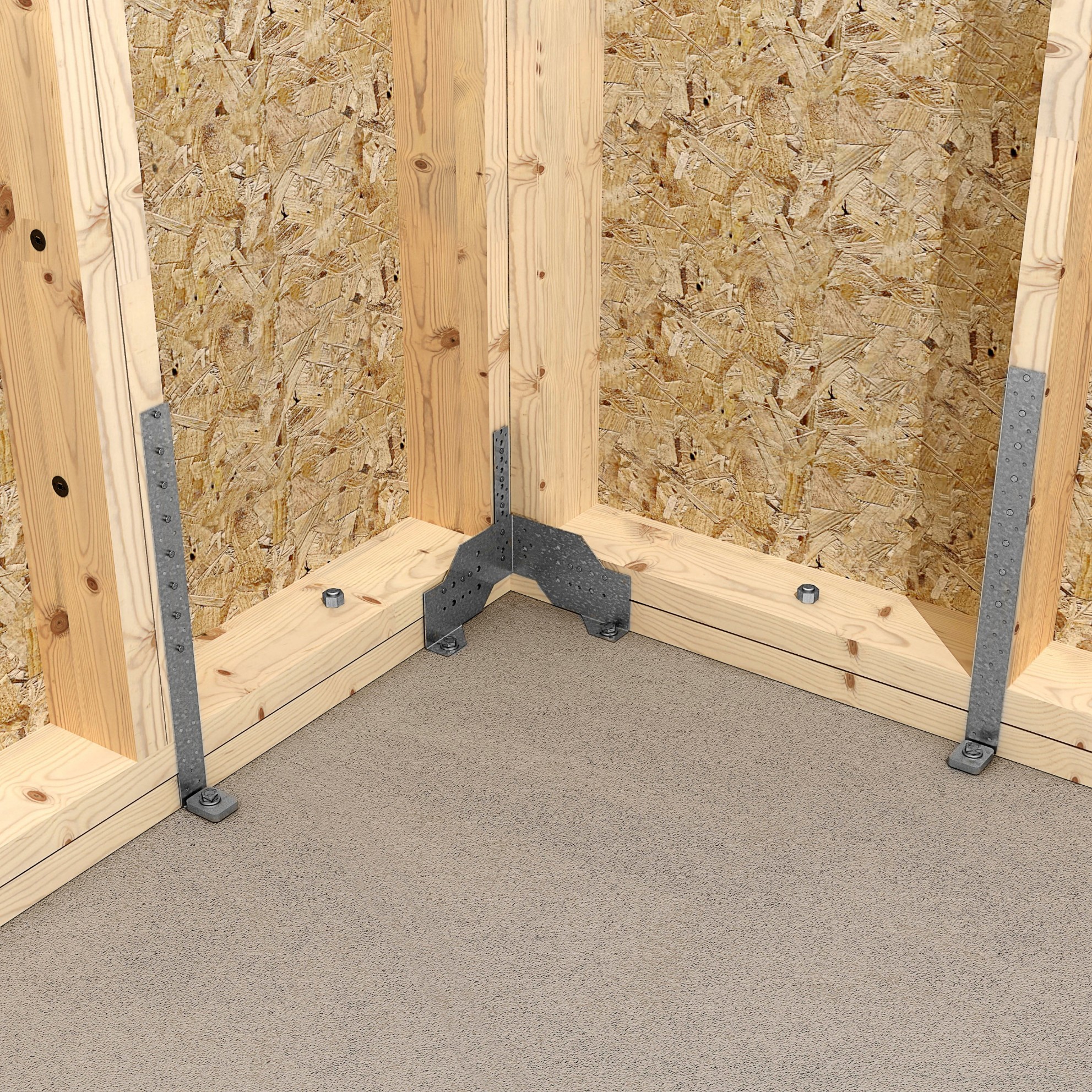

I connettori di ancoraggio AH possono essere utilizzati per ancorare colonne in legno, pareti prefabbricate o altri elementi in legno.

Nota: un elemento necessario del collegamento è una rondella spessa US40/50/10, che protegge il braccio corto dalla flessione, venduta separatamente - disponibile nelle nostre altre aste.

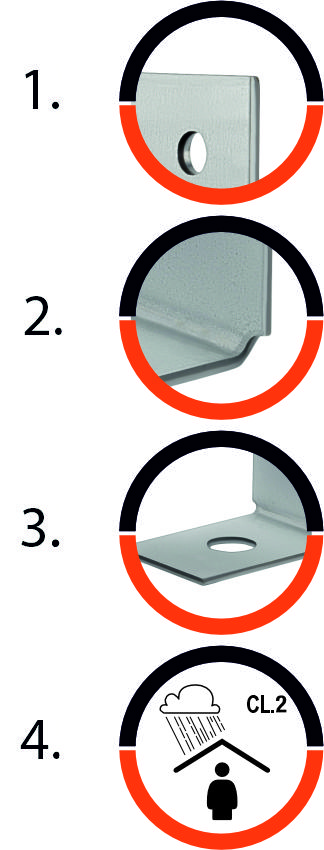

Vantaggi

1. Montaggio semplice

Il connettore è stato progettato per essere intuitivo e veloce da installare, riducendo significativamente i tempi di lavoro. Le perforazioni posizionate in modo appropriato facilitano il posizionamento preciso di chiodi o viti.

2. Connessioni robuste e durevoli

Grazie all'utilizzo di acciaio di alta qualità (acciaio S250GD) e al processo di zincatura a caldo Sendzimir, il connettore garantisce un'eccezionale resistenza e durata delle connessioni in una varietà di strutture in legno.

3. Elevata capacità portante

Il connettore ha eccellenti parametri di carico calcolati staticamente, che garantiscono la sicurezza e la stabilità degli elementi costruiti, aspetto cruciale nelle strutture portanti e nell'architettura del giardino.

4. Classe di utilizzo 2

È caratterizzata da un'umidità del materiale corrispondente a una temperatura di 20°C e da un'umidità relativa dell'aria circostante superiore all'85% solo per poche settimane all'anno. (ad esempio capannoni aperti o soffitte non riscaldate)

Assemblaggio dell'applicazione e del metodo

Connessione:

Elemento primario: cemento

Elemento secondario: legno strutturale, pareti prefabbricate

Fissaggio:

• Fissaggio del giunto al legno: utilizzando chiodi ad anello CNA4.0 o in alternativa viti CSA5.0.
• Fissaggio del giunto al calcestruzzo: ancoraggio meccanico (WA) o chimico con ancoraggi Simpson Strong-Tie + rondella US.

Certificato

ETA-07/0285

Garanzia della massima qualità. Questa norma specifica i requisiti e i metodi di prova per i materiali, la geometria, la resistenza, la rigidità e la durabilità (ossia la protezione dalla corrosione) degli elementi di fissaggio utilizzati nelle strutture portanti in legno.

I prodotti che offriamo sono caratterizzati dalla massima qualità e possono essere utilizzati in sicurezza nelle costruzioni.
