Descrizione generale

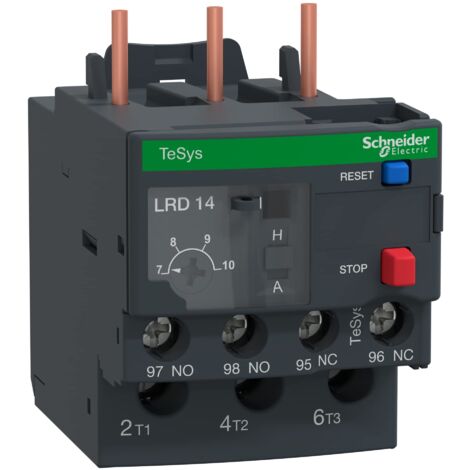

Il relè di sovraccarico termico LRD14 di Schneider Electric è progettato per la protezione dei motori, garantendo un'eccellente sicurezza e affidabilità. Questo dispositivo bimetallico offre protezione da squilibrio di fase e può essere montato direttamente sui morsetti inferiori di un contattore TeSys LC1D09-D38, formando uno starter compatto. È leggero e compatto, con una larghezza di 45 mm, e include funzionalità di controllo manuale con pulsanti di test e reset, oltre a un selettore per il reset manuale o automatico.Specifiche tecniche
- Campo di regolazione protezione termica: 7...10 A
- Classe di intervento: 10A
- Tensione nominale di isolamento: 600 V (CSA e UL), 690 V (IEC 60947-4-1)
- Frequenza di rete: 0...400 Hz
- Soglia di sgancio: 1,14 +/-0,06 Ir
- Corrente termica convenzionale in aria: 5A per circuito segnalazione
- Corrente ammessa: 3 A a 120 V AC-15, 0,22 A a 125 V DC-13
- Temperatura ambiente di funzionamento: -20…60 °C
- Dimensioni (L x A x P): 66 x 45 x 70 mm
- Peso: 0,124 kg
Compatibilità e accessori
- Compatibile con contattori TeSys D
- Montaggio diretto sotto il contattore
Installazione
- Montaggio diretto sui morsetti inferiori di un contattore TeSys
- Connessione a vite per il circuito di corrente principale
Utilizzo
- Protezione di circuiti monofase e trifase
- Protezione contro sovraccarichi, interruzioni di fase, avviamenti prolungati e blocchi del motore
- Funzione di test accessibile mediante cacciavite
Altre informazioni
- Certificazioni internazionali: IEC, UL, CSA, CCC, EAC
- Conformità a Green Premium (RoHS/REACH)
- Grado di protezione: IP20
- Tenuta climatica: Conforme a IACS E10
- Tenuta al fuoco: V1 conforme a UL 94
- Robustezza meccanica: Vibrazioni 6 Gn, Urti 15 Gn per 11 ms
- EAN: 3389110346817
