Schabus GX-A1+ Centralina senza sensore rete elettrica Rileva Propano, Butano, Metano, Etanolo, Anidride carbonica

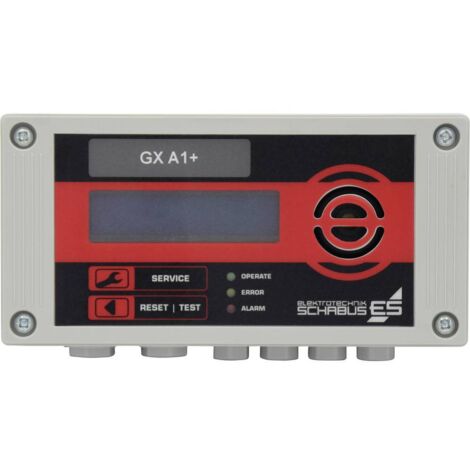

Unità di segnalazione del gas GX-A1+ alimentata a neon per l'installazione fissa senza sensore di gas

Il nuovo GX-A1+ è il successore diretto del GX-A1, ormai collaudato da tempo. È un dispositivo di valutazione per sensori di gas, che a gas fisso cambiano una tensione analogica. Se necessario, il vecchio GX-A1 può essere sostituito direttamente con il nuovo GX-A1+ senza modificare l'installazione. Tutti i collegamenti precedenti si trovano nelle stesse posizioni. L'allarme è ottico dal lampeggiamento dell'illuminazione del display e acustico da un potente trasduttore piezoelettrico. Inoltre, un relè di commutazione privo di potenziale commuta per chiudere, ad esempio, una valvola di chiusura magnetica o spegnere direttamente un riscaldatore a gas collegato. Un altro relè di commutazione si attiva in caso di guasti tecnici rilevati internamente, ad esempio per informare la gestione degli edifici dell'errore. Al GX-A1+ può essere collegato solo un sensore di gas, a seconda del tipo di gas e della fonte sospetta, è necessario selezionare il sensore corretto. Inoltre, l'altezza di montaggio determina la sensibilità (anidride carbonica) del sensore o la scelta della sorgente (gas naturale/gas in bottiglia). Il montaggio del GX-A1+ è semplicissimo. Dopo lo smontaggio del coperchio, la parte del pavimento con tutti i suoi collegamenti (morsetti a vite) viene fissata a parete per l'alimentazione, il relè e il sensore, i cavi vengono posati saldamente e a parete, l'elettronica del coperchio viene reinserita e l'apparecchio viene chiuso. Il display di testo chiaro da 2 x 16 caratteri retroilluminato informa in qualsiasi momento sullo stato del sistema e sullo stato del sensore. In caso di allarme, la tensione del sensore viene visualizzata in mV. Con il tasto DI SERVIZIO è possibile richiamare molte altre informazioni che vengono memorizzate in modo permanente nel dispositivo di avviso. Questi sono, ad esempio, un contatore di allarme, l'indicazione dell'ultimo codice di errore, 2 temperature nel dispositivo e nel processore e i loro valori massimi o semplicemente la versione software. Poiché la maggior parte dei sensori sono parti soggette a usura e sono soggetti a un invecchiamento naturale, il giorno in cui GX-A1+ segnala un errore e il sensore deve essere sostituito. Su molteplici richieste del cliente abbiamo installato un dispositivo di sblocco, in modo che il riscaldamento non si spenga durante il momento in cui si ottiene un nuovo sensore. In questo modo è ora disponibile una combinazione di tasti che sblocca il relè di allarme per ogni 48 ore. Il tempo rimanente viene visualizzato sul display. Testo tradotto automaticamente

Punti di forza e dettagli

Visualizzazione della tensione del sensore
2 relè di commutazione privi di potenziale (1xper allarme, 1x interferenza) 2x16 caratteri display in testo chiaro
Sfondo illuminato
Il potente trasduttore acustico piezoelettrico si internisce
