Descrizione

Descrizione generale

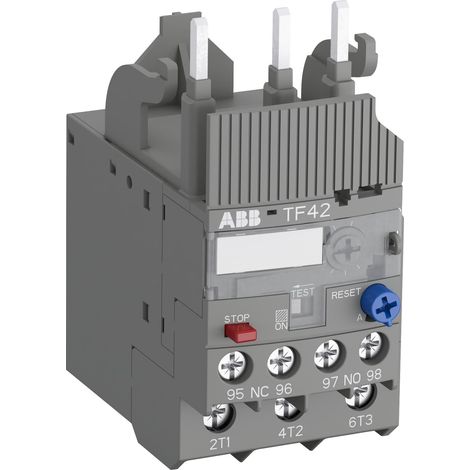

I relè termici TF42-16 della serie ABB sono dispositivi di protezione elettromeccanica progettati per garantire la sicurezza dei motori in caso di sovraccarico o mancanza di fase. Questi relè, con un campo di impostazione di corrente nominale compreso tra 13 e 16 A, offrono una protezione affidabile e sono adatti per il montaggio diretto su contattori AF09(Z) a AF38(Z).

Specifiche tecniche

  • Tensione nominale di funzionamento circuito ausiliario: 600 Vac/dc
  • Tensione circuito principale: 690 Vac, 600 Vdc
  • Corrente nominale di funzionamento (Ie): 16 A
  • Frequenza nominale circuito ausiliario: 50 Hz / 60 Hz
  • Frequenza circuito principale: 50 Hz / 60 Hz
  • Tensione nominale di tenuta ad impulso (Uimp): 6 kV
  • Tensione nominale di isolamento (Ui): 690 V
  • Grado di protezione: IP20
  • Grado di inquinamento: 3
  • Temperatura ambiente in funzione: -25/+60 °C
  • Temperatura operazione compensata: -25/+60 °C
  • Temperatura di magazzino: -50/+80 °C
  • Perdita di potenza a condizioni operative nominali per polo: 1.3 W
  • Massima altitudine d'esercizio permessa: 2000 m
  • Resistenza agli urti secondo IEC 60068-2-27: 11 ms Pulse 25g
  • Resistenza alle vibrazioni secondo IEC 60068-2-6: 5g / 3 ... 150 Hz
  • Sezioni dei cavi circuito ausiliario: da 0.75 mm² a 2.5 mm²
  • Sezioni dei cavi circuito principale: da 0.75 mm² a 4 mm²

Compatibilità e accessori

  • Montaggio diretto su contattori AF09(Z) a AF38(Z)

Installazione

  • Coppia di serraggio circuito ausiliario: 1.5 Nm
  • Coppia di serraggio circuito principale: 1.5...2.5 Nm
  • Lunghezza di spelatura cavo circuito ausiliario: 9 mm
  • Lunghezza di spelatura cavo circuito principale: 12 mm
  • Cacciavite raccomandato circuito principale: Pozidriv 2

Utilizzo

I relè termici TF42-16 sono utilizzati per proteggere i motori elettrici da sovraccarichi e perdite di fase, garantendo un funzionamento sicuro e affidabile nel tempo.

Caratteristiche

  • Marche
    ABB
  • Larghezza
    45 mm
  • Peso
    130 g
  • Potenza
    1.3 W
  • Intensità di corrente
    16 A
