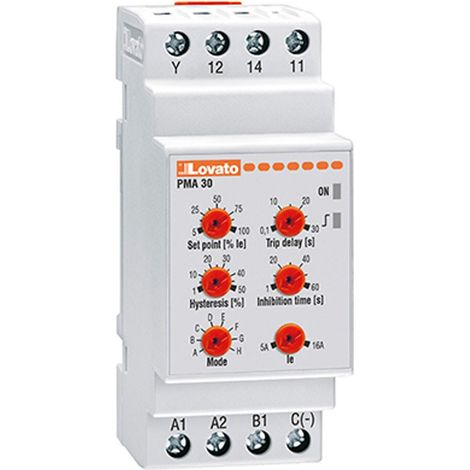

Name: Relè Lovato amperometrico monofase AC-DC 5A o 16A PMA30240
Brand: LOVATO
SKU: lovpma30240
Availability: OutOfStock

Informazioni sul prodotto

Descrizione

Descrizione generale

Relè amperometrico monofase AC-DC Lovato, progettato per il monitoraggio della corrente minima o massima in impianti monofase. Disponibile in due versioni con corrente nominale di 5A o 16A, questo dispositivo è ideale per garantire la sicurezza e l'efficienza degli impianti elettrici.

Specifiche tecniche

Tensione di alimentazione ausiliaria: 24…240 V CA/CC

Intervallo di tensione di esercizio: 0,85…1,1 UN

Frequenza nominale: 50/60 ±5%

Consumo di energia max: 3.2 VA

Dissipazione di potenza max: 1.6 W

Corrente nominale (Ie): 5 o 16 A

Capacità di sovraccarico: 5Ie per 1s - 160A per 10ms

Setpoint attuale (% Ie): Massimo 5…100%

Ritardo di scatto S: 0,1…30 s

Ripristino dell'isteresi: 1…50%

Tempo di inibizione S: 1…60 s

Tipo di ripristino: Automatico o manuale

Numero di relè: 1

Stato relè: Normalmente eccitato / Diseccitato (selezionabile)

Disposizione dei contatti: 1 SPDT di commutazione

Tensione di esercizio nominale AC: 250 VAC

Massima tensione di commutazione: 400 VAC

Corrente termica in aria libera convenzionale Ith: UN 8

Vita elettrica (con carico nominale): 100000 cicli

Vita meccanica: 30000000 cicli

Indicazione: 1 LED verde di accensione/inibizione e 1 LED rosso di intervento

Coppia di serraggio per i terminali: max 0.8 Nm

Sezione del conduttore: min AWG 24 - max AWG 12

Tensione nominale di isolamento Ui: 415 V

Tensione nominale di tenuta ad impulso Uimp: 4 kV

Tensione di tenuta alla frequenza operativa: 2.5 kV

Temperatura di esercizio: -20 °C a +60 °C

Temperatura di conservazione: -30 °C a +80 °C

Esecuzione: 2 moduli

Materiale: Poliammide autoestinguente

Montaggio: Custodia modulare DIN 43880

Grado di protezione IEC: IP40 frontale; IP20 ai terminali

Dimensioni (L x A x P): 35,8 x 104,7 x 64,9 mm

Peso: 121 grammi

Compatibilità e accessori

Connessione: Diretta o tramite trasformatore di corrente

Ingresso esterno: Reset/Inibizione

Installazione

Montaggio su guida DIN 43880

Utilizzo

Monitoraggio della corrente in impianti elettrici monofase

Impostazione del setpoint attuale per la protezione da sovraccarichi

Caratteristiche

Marche
LOVATO
Intensità di corrente
16 A
Funzione di pilotaggio
No
Altezza
10.47 cm
Indice di protezione
IP40
Larghezza
3.58 cm
Materiale
Poliammide (Pa)
Numero di fase/i
Monofase
Quantità di uscite
1
Peso
121 g
Potenza
1.6 W
Tensione elettrica
240 V
Tipo di contatore
Elettricità
Referenza ManoMano
ME5117906
MMID
370738649095
Rif. costruttore
lovpma30240
EAN
8013975172827
