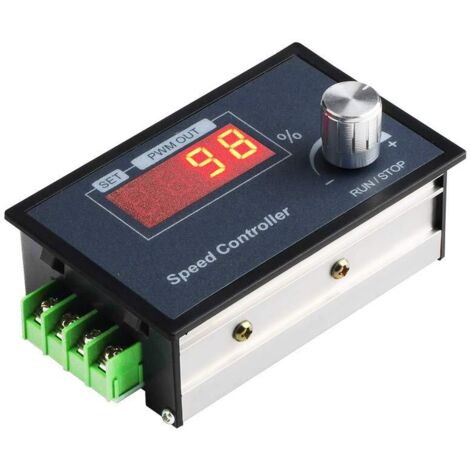

Regolatore di velocità del motore DC PWM 6-60 V 12 V 24 V 36 V 48 V 30 A Regolatore di velocità regolabile in continuo con manopola rotante

Caratteristiche del prodotto

Manopola con funzione di avvio-arresto

Impostazione del tempo di arresto lento

È possibile limitare il limite inferiore e superiore della velocità di rotazione

È possibile impostare la frequenza 1 - 100 kHz

Selezione della manopola dell'encoder digitale stabile e durevole, elevata coerenza, migliore

Parametri regolabili, accumulo elettrico

Parametri del prodotto

Tensione di ingresso: DC6 - 60 V (la tensione specifica è uguale alla tensione nominale del motore) Tensione di uscita: lineare sotto carico

Corrente di uscita: 0 - 30 A Corrente continua: entro 20 A

Tipo di regolazione della velocità: regolazione del flusso Velocità Metodo di regolazione: manopola encoder a 360 gradi

Intervallo di regolazione della velocità: 0 - - 100% Frequenza regolabile: 1 - 100 kHz regolabile

Arresto lento: visualizzazione della velocità di rotazione Regolabile: tabella 0 - 100%

Tipo di cablaggio: terminale di cablaggio tipo recinzione Staffa motore: con motore a spazzole

Dimensioni del modulo: lunghezza * larghezza * altezza 96 mm * 61 mm * 34 mm Peso netto del prodotto: 105 g

Apertura del pannello: lunghezza * larghezza 92 mm * 56 mm Per montaggio: montaggio a filo

Funzionamento del pulsante encoder digitale

Pressione breve - - accende - spegne il motore

Pressione prolungata - - per accedere all'interfaccia di configurazione

In senso orario - più

In senso antiorario - ridotto

Accedere all'interfaccia di configurazione con una breve pressione: Funzione interruttore 1 Funzione 2 Funzione 3 Funzione 4 Funzione 5 Funzione 6 Pressione lunga Salva Esci

Accedi all'interfaccia di configurazione Rotazione: ruota a sinistra per ridurre i valori, ruota a destra per aumentarli

Funzione di impostazione del tempo di avvio lento 1: 000 - 100 tempo di avvio lento al 100% tra 0 e 10 secondi regolabile per impostazione predefinita a 1 secondo.

Funzione di impostazione del tempo di arresto lento 2: 000 - 100 tempo di arresto lento tra 0 e 10 secondi regolabile per impostazione predefinita a 1 secondo.

Funzione di impostazione del limite di velocità inferiore 3: 000 - 080 la velocità minima è regolabile tra 0 e 80% e inferiore a Il valore di impostazione della velocità massima è 0 per impostazione predefinita.

Funzione di impostazione del limite superiore della velocità 4: 000 - 100 velocità massima regolabile tra 0 e 100% e superiore a Il valore di impostazione della velocità minima predefinita è 100%.

Funzione di impostazione del valore di decelerazione 5: 001 002 005 010 015 020 025 variazione corrispondente della velocità di un reticolo per rotazione

1%, 2%, 5%, 10%, 15%, 20%, 25%.

Funzione di impostazione della frequenza 6: regolabile per impostazione predefinita 15 kHz tra 1 - 100 kHz.

Attenzione:

La tensione di ingresso deve essere divisa in più o meno non può immettere 220 V

La tensione di ingresso deve essere uguale alla tensione nominale del motore entro 6 - 60 V

Come ingresso motore 12 V 12 V 36 V ingresso motore 36 V

Impostazione di avvio lento

Lungo Premere il pulsante per 3 secondi per accedere alla funzione di impostazione 1 girare a sinistra ridurre il tempo di avvio lento girare a destra destra aumentare il tempo di avvio lento premere a lungo il pulsante per 3 secondi per salvare l'output

Impostazione arresto lento

Premere a lungo il pulsante per 3 secondi per accedere all'interfaccia di impostazione ridimensionare il pulsante a lungo premere brevemente il pulsante per passare alla funzione 2 rotazione del pulsante per 3 secondi

Impostazione limite inferiore velocità di rotazione

Premere a lungo il pulsante per 3 secondi per accedere all'interfaccia di impostazione ridimensionare il pulsante a lungo premere brevemente il pulsante per passare alla funzione 3 ruotare la manopola

Impostazione del limite superiore della velocità di rotazione

Premere a lungo la manopola per 3 secondi per accedere all'interfaccia di configurazione ridimensionare la manopola a lungo premere brevemente la manopola per passare alla funzione 4 ruotare la manopola per 3 secondi

Impostazione del valore di decelerazione

Premere a lungo la manopola per 3 secondi Per accedere all'interfaccia di configurazione, ridimensionare la manopola tenendola premuta per 3 secondi. Premere brevemente la manopola per passare alla Funzione 5: Ruotare la manopola per 3 secondi per salvare l'uscita.

Impostazione della frequenza

Premere a lungo la manopola per 3 secondi per accedere all'interfaccia di configurazione. Ridimensionare la manopola premendola brevemente per passare alla Funzione 6: Ruotare la manopola per 3 secondi per salvare l'uscita.
