B + B Thermo-Technik Regolatore di livello 1 pz. WLS-GEH230V Tensione di funzionamento: 230 V/AC (L x L x A) 100 x 100

Assorbimento di corrente: 80 mA
Tensione di misurazione: 5 V/AC
2 relè con separazione di potenziale
Potenza di commutazione: 230 V/AC/5 A
Punto commutazione: (regolabile) 15 - 80 kΩ
Dim. (L x P x A): Piastrina 95 x 75 x 30 mm/ alloggiamento 100 x 100 x 60 mm.

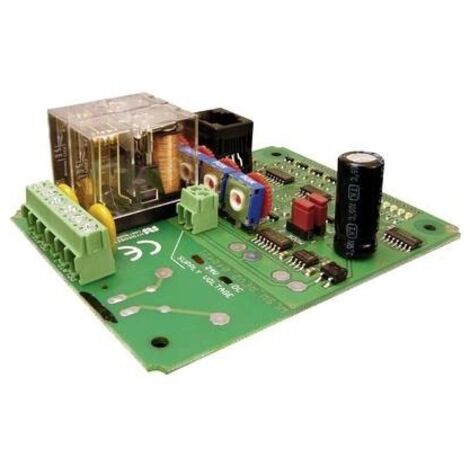

Regolatore di livello 230 V/AC con alloggiamento e comando

Per la contemporanea sorveglianza del livello massimo e minimo di liquidi conduttivi. I sensori (non in dotazione) si possono facilmente costruire con superfici a contatto sulla parete del contenitore oppure con elettrodi ad asta o cavo. Funzionamento: 4 elettrodi, montati nel contenitore del liquido, che penetrano nel fluido fino al punto di commutazione desiderato. In base al contatto con l'acqua il livello di riempimento viene segnalato con quattro LED. Con contenitore completamente vuoto si accende il LED rosso. La coppia di elettrodi più in basso serve p.es. per la commutazione di una valvola di riempimento. Quando gli elettrodi inferiori emergono, si attiva la valvola/pompa di riempimento e, non appena si bagna il secondo elettrodo, si disattiva (isteresi). La coppia di elettrodi superiori serve, con lo stesso principio di funzionamento, alla regolazione del livello superiore p.es. di una pompa. Non è necessario utilizzare il secondo canale. Il rapporto di commutazione della valutazione (riempire/vuotare) è selezionabile per mezzo di due jumper. La sensibilità degli elettrodi è regolabile attraverso un potenziometro. Per il comando delle valvole/pompe sono utilizzati due relè a potenziale zero con contatto di commutazione. Campi d'applicazione: rabbocco/controllo acqua delle cisterne di acqua piovana, controllo vasche per raccolta della condensa e serbatoi in pressione di compressori, boiler, fonti e pozzi, abbeveratoi, comando di pompe.

Punti di forza e dettagli

Ideale per
cisterne di acqua piovana oppure serbatoi in pressione di compressori
Indicazione di livello per mezzo di 5 LED
Due regolatori di livello indipendenti

Incluso nella consegna

La fornitura non comprende gli elettrodi. Collegamento degli elettrodi con il cavo da 2 m munito di connettore Western in dotazione. Il regolatore è fornito nell'alloggiamento con comando e 2 raccordi a vite.

Requisiti di sistema

null

Note

Non adatto per liquidi infiammabili (p.es. carburanti, gasolio da riscaldamento ecc.)! Illustration similar.
