Descrizione generale

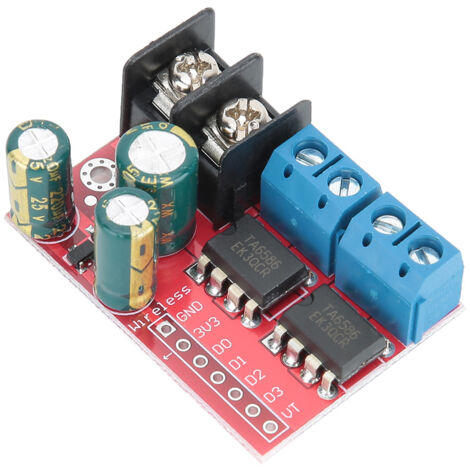

Il regolatore di commutazione è un modulo avanzato per il controllo della velocità di motori CC, progettato per gestire due motori in modo indipendente. Grazie alla sua capacità di erogare fino a 5 A per canale (massimo 9 A), è ideale per applicazioni che richiedono un controllo preciso della velocità. Il modulo è dotato di un driver per motori a ponte H bidirezionale, permettendo di pilotare simultaneamente due motori CC o un motore passo-passo bifase a 4 fili.Specifiche tecniche
- Tipo di articolo: Driver per motore passo-passo a doppio motore
- Modulo di alimentazione: 3~14 V
- Corrente di standby: 10 µA
- Corrente massima per canale: 5 A (massimo 9 A)
- Alimentazione del segnale: 2,2-6 V
- Livelli di alimentazione: 3,3 V e 5 V
- Diametro del foro di installazione: 2 mm
- Peso: 14 g (circa)
Compatibilità e accessori
- Contenuto della confezione: 1 modulo driver
Installazione
Assicurarsi che il motore sia completamente fermo prima di effettuare la commutazione per evitare danni al chip driver. Non cortocircuitare i pin esposti sul retro della scheda per prevenire danni irreversibili.
Utilizzo
Il modulo è progettato per controllare la velocità di motori CC e motori passo-passo. È importante non collegare i poli positivo e negativo dell'alimentatore, in quanto ciò potrebbe causare il danneggiamento del modulo.
