Gomito IDMAR in CPVC con maniglia, filettatura interna 15 x 1/2", sistema incollato

Gomito IDMAR in CPVC con maniglia 1/2" GW sistema incollato - acqua calda

Gomito professionale in CPVC con maniglia e filettatura interna per installazioni di acqua calda | Misura 1/2" (DN15) | Filettatura interna GW 1/2" | Staffa di montaggio integrata | Pressione di esercizio 8 bar | Temperatura fino a +80°C | Presa di connessione + filettatura | Norma PN-EN ISO 1452-3 | | Spedizione entro 24 ore ✓

Cos'è un gomito in CPVC con staffa?

Il gomito IDMAR in CPVC con maniglia GW da 1/2", sistema incollato - acqua calda è un raccordo multifunzionale universale utilizzato per il collegamento simultaneo di un rubinetto o raccordo e il montaggio a parete. Il materiale CPVC (cloruro di polivinile clorurato) è caratterizzato da un'eccezionale resistenza alle alte temperature, fino a +80°C in funzionamento continuo (fino a +90°C per brevi periodi), il che lo rende una soluzione ideale per impianti di acqua calda sanitaria, riscaldamento a bassa temperatura e circolazione di acqua calda sanitaria. Il gomito presenta tre elementi funzionali in un unico corpo: (1) raccordo a incollaggio DN15 - per incollare un tubo in CPVC da 1/2" (2) filettatura interna GW da 1/2" - per avvitare un raccordo per rubinetto o valvola con filettatura esterna GZ. 1/2", e (3) staffa di montaggio integrata con un foro per una vite o un tassello – consente un fissaggio solido del gomito a una superficie di parete, piastrella o cartongesso. Ciò elimina la necessità di staffe per tubi separate – risparmiando tempo, spazio e costi di installazione. Il caratteristico colore giallo facilita l'identificazione dell'impianto dell'acqua calda ed elimina il rischio di confusione con il PVC bianco (acqua fredda).

Parametri tecnici e dimensioni

Codice prodotto (SKU):	CPVCKU015XGW015.302
Marca:	IDMAR
Dimensioni nominali:	1/2" (DN15)
Connessione filettata:	GW 1/2" (filettatura interna ISO 228-1)
Dimensione della presa (D):	15,9 mm
Materiale del corpo:	CPVC (cloruro di polivinile clorurato)
Materiale del filo:	Ottone CW617N (resistente alla deformazione)
Staffa di montaggio:	Integrata, foro vite Ø 5–6 mm
Pressione massima:	8 bar (0,8 MPa) a +20°C
Temperatura di esercizio:	+1°C – +80°C (picco +90°C)
Tipo di connessione:	Presa incollata + filettatura interna GW
Sistema di montaggio:	Incollato (colla CPVC) + guarnizione in PTFE (filettatura)
Posizione di montaggio:	Qualsiasi (orizzontale, verticale, diagonale)
Norma:	PN-EN ISO 1452-3:2011
Certificato:	PZH (Istituto Nazionale di Igiene)
Colore:	Giallo (CPVC – acqua calda)

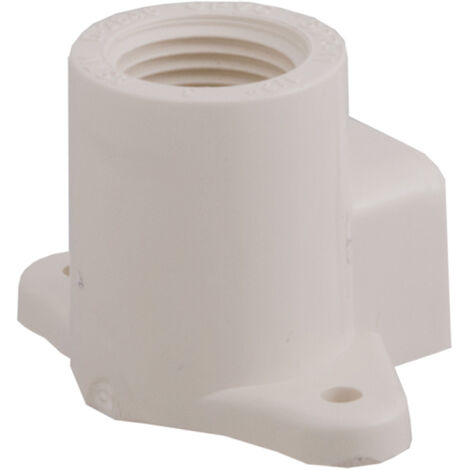

*Immagine di riferimento

Descrizione dettagliata

Gomito in CPVC con supporto GW da 1/2" (codice: CPVCKU015XGW015.302) è una soluzione intelligente 3 in 1 che combina le funzioni di: (1) un gomito incollato in CPVC, (2) un connettore filettato GW da 1/2" per collegare il raccordo e (3) una staffa di montaggio per fissare il tutto alla parete. Questo elimina la necessità di staffe per tubi separate, rosette di montaggio o distanziatori aggiuntivi

- tutto in un unico corpo.

Il gomito è costituito da un corpo in CPVC con un attacco incollato DN15 su un lato (per incollare un tubo in CPVC da 1/2") e un inserto filettato in ottone con filettatura interna GW da 1/2" sull'altro lato (per avvitare un raccordo per rubinetto con filettatura esterna GZ da 1/2"). La staffa di montaggio integrata ha un foro di montaggio (tipicamente Ø 5–6 mm): una vite o un tassello ad espansione sono sufficienti per fissare saldamente il gomito a una parete in ceramica, cartongesso o cemento. Grazie a questo, il rubinetto, la valvola o il radiatore rimangono stabili anche durante un uso intensivo.

Vantaggi del gomito con staffa:

• Soluzione 3 in 1: gomito + connettore filettato + staffa di montaggio: si elimina la necessità di acquistare staffe separate
• Montaggio più rapido: tutto in un unico elemento: si risparmia tempo nei cantieri o durante le ristrutturazioni
• Stabilità di montaggio: la maniglia integrata garantisce il fissaggio permanente del rubinetto alla parete, eliminando il "gioco" del rubinetto durante l'uso
• Universalità: la filettatura GW da 1/2" si adatta alla maggior parte dei rubinetti per lavabo, rubinetti per doccia, valvole per radiatori e riduttori di pressione
• Materiale ibrido: corpo in CPVC (resistente all'acqua calda) + filettatura in ottone CW617N (resistente alla corrosione e alla deformazione)
• Risparmio di spazio: il design compatto occupa meno spazio rispetto al set "gomito + raccordo filettato + supporto per tubo"
• Estetica di installazione: nessuna staffa sporgente - installazione pulita e professionale

Installazione passo passo:

FASE 1 – Preparazione della parete: Segnare la posizione di montaggio del gomito sulla parete (di solito 15 cm dal pavimento per un rubinetto per lavabo, 110 cm per un rubinetto per doccia). Praticare un foro per il tassello di espansione (tipicamente Ø 6 mm, profondità 40–50 mm).
FASE 2 – Montaggio della staffa alla parete: Avvitare una vite o un tassello di espansione attraverso il foro nella staffa del gomito – stringerlo quanto basta per tenere fermo il gomito, ma non al massimo (è necessario allentarlo per regolare il livello).
FASE 3 – Preparazione del tubo in CPVC: Tagliare il tubo in CPVC da 1/2" perpendicolarmente all'asse, rimuovere le sbavature con una sbavatrice o carta vetrata.
FASE 4 – Pulizia della superficie: Pulire la superficie esterna del tubo e quella interna detergente per CPVC, attendere che sia completamente asciutto.
FASE 5 – Applicazione della colla per CPVC: Applicare uno strato uniforme di colla per CPVC sulla parte esterna del tubo e sulla parte interna del raccordo a gomito. Si consiglia la colla Topterm CPVC 120 ml.
FASE 6 – Installazione del tubo nel gomito: Inserire il tubo nell'alloggiamento del gomito con un movimento deciso, ruotare di 1/4 di giro e tenere premuto per 15 secondi. Rimuovere la colla in eccesso con un panno asciutto.
FASE 7 – Regolazione del livello: Controllare il livello del gomito (livellamento) – se necessario, allentare leggermente la vite della maniglia, correggere la posizione e serrare nuovamente.
FASE 8 – Preparazione della filettatura GW: Dopo 24 ore (tempo di presa della colla CPVC), avvolgere la filettatura esterna GZ 1/2" del raccordo del rubinetto con nastro in PTFE 4–8 volte (nella direzione di avvitamento – in senso orario).
FASE 9 – Installazione del rubinetto: Avvitare il raccordo del rubinetto con la filettatura GZ 1/2" sulla filettatura interna del gomito GW 1/2". Serrare con una chiave piatta o regolabile a una coppia di 20–30 Nm (utilizzare la tecnica delle "due chiavi" – una tiene il gomito, l'altra serra la filettatura in modo da non svitare il collegamento incollato).
FASE 10 – Perdita test: Riempire l'impianto con una pressione di 8 bar, controllare visivamente tutti i collegamenti (incollati + filettati) – nessuna perdita.

⚠️ NOTA: Quando si stringe la filettatura del rubinetto, utilizzare sempre la tecnica delle "due chiavi" - una chiave tiene fermo il corpo del gomito (protegge dalla rotazione), l'altra stringe la filettatura del rubinetto. Una coppia di serraggio eccessiva (> 40 Nm) può danneggiare l'inserto filettato in ottone o svitare il collegamento incollato. Non "forzare" la filettatura: se si avverte resistenza, verificare che il nastro in PTFE non sia troppo spesso (massimo 8 giri per DN15).

Applicazione: gomito in CPVC con maniglia GW da 1/2"

• Collegamento rubinetti lavabo: installazione di un rubinetto lavabo con attacco GZ da 1/2" - il gomito con maniglia garantisce un montaggio stabile a parete
• Collegamento rubinetti doccia: rubinetti doccia a parete - il gomito elimina il "gioco" del rubinetto durante l'uso
• Valvole radiatore: collegamento di valvole radiatore con filettatura GZ da 1/2" - il montaggio stabile elimina le vibrazioni
/> • Valvole a scomparsa: installazione di valvole a scomparsa in impianti per vasca da bagno o doccia
• Riduttori di pressione: collegamento di un riduttore di pressione con filettatura GZ 1/2" – il gomito garantisce una posizione verticale stabile del riduttore
• Filtri per l'acqua: installazione di filtri meccanici o chimici con filettatura GZ 1/2"
• Collettori di installazione: collegamento di collettori per acqua calda sanitaria. o circolazione con connessioni GZ 1/2"
• Modernizzazioni e ristrutturazioni: sostituzione di vecchi impianti in rame o acciaio con CPVC - un gomito con maniglia facilita l'adattamento ai punti di montaggio esistenti

Domande frequenti (FAQ)

Qual è la differenza tra GW e GZ?

GW (filettatura interna) è la filettatura interna del gomito: vi si avvita il connettore del rubinetto con filettatura esterna GZ. GZ (filettatura esterna) è la filettatura esterna dell'elemento. Il gomito CPVCKU015XGW015.302 ha una filettatura interna GW 1/2": è compatibile con la maggior parte dei rubinetti per lavabo e doccia che hanno connessioni con una filettatura esterna GZ 1/2".

Quanti giri di nastro in PTFE su una filettatura GW 1/2?

Per una filettatura GW 1/2" (DN15), si consigliano 4-8 giri di nastro in PTFE (Teflon). Avvolgere il nastro nella direzione di avvitamento (in senso orario, guardando dalla filettatura). Troppi pochi giri (<4) possono causare perdite, troppi giri (>8) possono danneggiare la filettatura in ottone o impedire il serraggio del rubinetto.

Posso usare un gomito con una staffa per montare i radiatori?

, compatibili con un gomito con filettatura interna GW 1/2". Il supporto integrato garantisce un montaggio stabile della valvola alla parete, eliminando vibrazioni e perdite. La temperatura di mandata dei radiatori (tipicamente +60-75 °C) rientra nell'intervallo operativo del CPVC (+1 °C – +80 °C, a breve termine +90 °C).

Quanto devo stringere il rubinetto al gomito?

Utilizzare sempre la tecnica delle "due chiavi": una chiave tiene fermo il gomito (impedisce la rotazione), l'altra serra la filettatura del rubinetto. Una coppia eccessiva (> 40 Nm) può danneggiare l'inserto filettato in ottone.

Il gomito è adatto per l'installazione in una parete in cartongesso?

Sì, ma si consiglia di utilizzare tappi in metallo per cartongesso (come Molly, Driva o spine a farfalla) invece delle normali spine di plastica. Il cartongesso ha una bassa capacità di carico (in genere 5-10 kg per spina), quindi la staffa ad angolo distribuisce il carico della batteria su un'area più ampia. Se possibile, installare la staffa a gomito dove il cartongesso è rinforzato con un profilo metallico o delle assi.

Posso sostituire solo le batterie senza sostituire il gomito?

Sì, questo è uno dei maggiori vantaggi del gomito con maniglia! Se si desidera sostituire la batteria con una più recente (ad esempio, a causa di un cambio di colore o stile), è sufficiente svitare la vecchia batteria dalla filettatura GW da 1/2", pulire la filettatura, applicare un nuovo nastro in PTFE (4-8 giri) e avvitare la nuova batteria. Non è necessario intervenire sul sistema di tubazioni: il gomito e il tubo in CPVC rimangono al loro posto.

Quanto tempo devo aspettare prima di collegare il rubinetto?

Dopo aver incollato il tubo in CPVC alla presa del gomito, è necessario attendere almeno 24 ore a una temperatura di +20°C (o 48 ore a una temperatura di <+10°C) affinché la colla CPVC raggiunga la massima resistenza. Solo dopo questo tempo è possibile avvitare i rubinetti con filettatura GZ 1/2" sulla filettatura del gomito GW 1/2". Un serraggio prematuro può allentare o indebolire il giunto incollato.

Posso verniciare il gomito in CPVC?

Sì, ma si consiglia di preparare la superficie in CPVC con uno speciale primer per plastica. Evitare vernici contenenti solventi organici (acetone, toluene), che possono indebolire la struttura del CPVC. È preferibile utilizzare vernici acriliche a base d'acqua. Tuttavia, ricordate che la verniciatura coprirà il colore giallo identificativo del CPVC (acqua calda): contrassegnate il sistema di installazione in modo diverso (ad esempio, con un adesivo, una marcatura sul tubo).
