Raccordi incollati IDMAR CPVC 3/4" GW - acqua calda

Raccordo IDMAR in CPVC da 3/4" con filettatura femmina GW, sistema incollato - Acqua calda

Raccordo di transizione professionale in CPVC con filettatura femmina | Dimensioni 3/4" (DN20) | Filettatura 3/4" GW | Pressione di esercizio 8 bar | Temperatura fino a +80 °C | Norma PN-EN ISO 1452-3 | Garanzia di 2 anni | Spedizione entro 24 ore

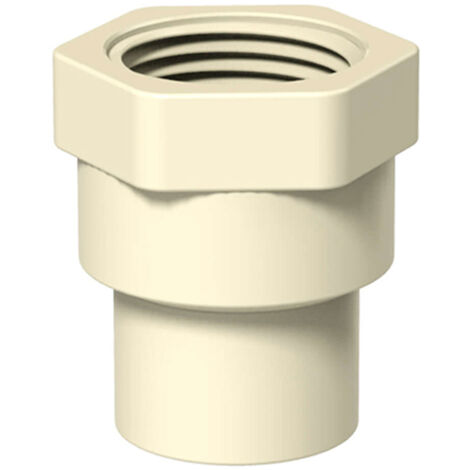

Cos'è un raccordo in CPVC da 3/4" con filettatura femmina GW? Il raccordo di sistema IDMAR CPVC 3/4"-GW con filettatura femmina per acqua calda è un raccordo di transizione professionale di grande diametro per il collegamento di tubi in CPVC da 3/4" con filettature maschio (valvole di intercettazione, filtri principali, contatori dell'acqua, riduttori di pressione, pompe di sovralimentazione). Il CPVC (cloruro di polivinile clorurato) è caratterizzato da un'eccezionale resistenza alle alte temperature – fino a +80 °C in funzionamento continuo – che lo rende ideale per sistemi di acqua calda ad alta portata, sistemi di ricircolo dell'acqua calda, collettori e applicazioni industriali. Il raccordo HtM1P14CEhO1D3R presenta un design ibrido: un lato ha una presa saldata per tubi in CPVC da 3/4" (DN20) e l'altro lato ha una filettatura femmina GW da 3/4" realizzata in ottone CW617N, resistente alla corrosione e disinfettabile. L'installazione è semplice: il tubo in CPVC viene incollato al raccordo utilizzando un adesivo specifico per CPVC e la filettatura maschio viene avvitata sulla filettatura femmina utilizzando del nastro in PTFE (da 5 a 9 giri per un diametro di 3/4"). Il diametro maggiore di 3/4" consente portate più elevate. Questo raccordo è quindi frequentemente utilizzato per condotte di alimentazione principali, collegamenti di contatori dell'acqua, valvole principali, filtri principali, serbatoi a pressione e collettori. Questa soluzione consente un collegamento flessibile del sistema di tubazioni in CPVC a tutti i raccordi filettati da 3/4" disponibili sul mercato. Parametri tecnici e dimensioni: Codice prodotto (SKU): CPVCZKW020XGW020.302; Marca: IDMAR; Diametro nominale: 3/4" (DN20). Filettatura interna (GW): 3/4" (G 3/4")

Dimensione D: 22,2 mm Dimensione L: 17,9 mm Dimensione L₁: 40 mm Materiale del corpo: CPVC (cloruro di polivinile clorurato) Materiale della filettatura:

Ottone CW617N Pressione massima: 8 bar (0,8 MPa) Temperatura di esercizio: +1 °C – +80 °C (picco +90 °C) Tipo di connessione: Incollata (connessione a scatto) + filettata (F)

Posizione di montaggio:

Linee di processo dell'acqua calda, sistemi CIP, sistemi di lavaggio industriali da 3/4"

Domande frequenti (FAQ)

Qual è la differenza tra un raccordo da 1/2" e uno da 3/4"? La differenza principale sta nel diametro e nella portata. Il raccordo da 3/4" (DN20) ha un diametro di 22,2 mm e una portata circa 2-2,5 volte superiore rispetto al raccordo da 1/2" (DN15, 15,9 mm). Il raccordo da 3/4" viene utilizzato nelle linee di alimentazione principali, nei collegamenti del contatore dell'acqua, nelle valvole principali e nei filtri principali. Il raccordo da 1/2" viene generalmente utilizzato per le derivazioni finali del rubinetto. Scegliere il diametro in base al diametro del tubo e alla portata richiesta. Quanti giri di nastro di teflon devo avvolgere attorno a una filettatura da 3/4"? Per una filettatura da 3/4", si consigliano da 5 a 9 giri di nastro in PTFE. Avvolgere il nastro in Teflon in senso orario. Questo numero è maggiore rispetto a una filettatura da 1/2" (da 4 a 8 giri) perché la filettatura da 3/4" offre una superficie di tenuta più ampia. Avvolgere il nastro dall'inizio della filettatura e tenderlo per un'adesione ottimale. Dopo aver stretto, verificare la presenza di perdite. In caso di perdite, allentare il raccordo, aggiungere 1 o 2 giri di nastro e stringere nuovamente. Posso collegare un contatore dell'acqua calda? SÌ! Il raccordo CPVC da 3/4" GW è la soluzione ideale per il collegamento di contatori dell'acqua calda DN20. I contatori dell'acqua domestici standard sono dotati di un raccordo GZ da 3/4" che si avvita nella filettatura femmina del raccordo rivestito in Teflon. Assicurarsi che il contatore dell'acqua sia certificato per una temperatura minima di +90°C (la maggior parte dei contatori universali soddisfa questo requisito). Prestare attenzione alla direzione del flusso indicata dalla freccia sul corpo del contatore. Il raccordo resisterà all'alta pressione dell'acqua calda? SÌ, il raccordo in CPVC da 3/4" è adatto. Una pressione di esercizio di 8 bar a +20°C è sufficiente per la maggior parte delle pompe dell'acqua domestiche (impostazione tipica: da 2 a 4 bar). A temperature più elevate, la pressione di esercizio diminuisce (circa 4 bar a +80°C) ma rimane entro i limiti accettabili. Nota: se la pompa dell'acqua genera una pressione superiore a 6 bar, installare una valvola di riduzione della pressione (da 4 a 5 bar) per proteggere l'intero sistema in CPVC. Posso installare un filtro controlavaggio? Sì, il raccordo CPVC FW da 3/4" è ideale per l'installazione di un filtro controlavaggio. Filtri controlavaggio meccanici (filtri autopulenti) con connessione da 3/4". Si tratta di filtri principali installati nella linea principale dopo il contatore dell'acqua. Assicurarsi che il filtro sia omologato per una temperatura minima di ___HtM1P14CEhO1D3R +80°C e collegato al sistema di acque reflue (per il controlavaggio). Prestare attenzione alla direzione del flusso indicata dalla freccia sul corpo del filtro. Come si installa il raccordo utilizzando due chiavi? Quando si serra il raccordo sulla connessione da 3/4", utilizzare la tecnica delle due chiavi: una chiave tiene ferma la testa esagonale sul corpo del raccordo in CPVC (per evitare la torsione), mentre la seconda chiave serra l'elemento filettato (valvola, contatore dell'acqua). Questo impedisce al corpo in CPVC di torcersi e di danneggiare la guarnizione del tubo. La coppia di serraggio per 3/4" è di 30-40 Nm (a mano + 1-1,5 giri con una chiave). Questo raccordo è adatto per il collegamento di una pompa di circolazione? Parzialmente, dipende dal tipo di pompa. Le pompe di circolazione dell'acqua calda (HtM1P14CEhO1D3R) in genere hanno una connessione filettata (di solito 1" o 1 1/4", meno spesso 3/4"). Se la pompa ha una connessione filettata maschio da 3/4", questo raccordo sarà compatibile. Tuttavia, la maggior parte delle pompe di circolazione ha connessioni di dimensioni maggiori: verifica le specifiche della pompa. Puoi anche utilizzare un raccordo in CPVC con una filettatura compatibile con quella della pompa o un riduttore di filettatura. Questo raccordo può essere utilizzato in un impianto solare termico?

SÌ, ma con le seguenti condizioni: Nota: il raccordo in CPVC da 3/4" è adatto per il circuito solare inferiore (collegamento al serbatoio di accumulo dell'acqua calda) a condizione che la temperatura non superi +80°C in modo continuo o +90°C per brevi periodi. NON utilizzare il raccordo in CPVC nel circuito solare superiore, dove la temperatura può raggiungere +120–150°C in estate (anche con acqua stagnante) – il CPVC si deformerà. Per il circuito solare superiore, utilizzare tubi e raccordi in acciaio inossidabile, rame o PP-R con inserto in alluminio, resistenti a temperature fino a +110°C. Perché installatori e appassionati del fai da te ci scelgono? Servizio e spedizione in 24 ore – Gli ordini ricevuti prima delle 11:00 vengono spediti lo stesso giorno tramite InPost o DPD. Garanzia di 24 mesi – Ogni prodotto è coperto da una garanzia del produttore di due anni. Consulenza di esperti

– Chiamaci al +48 798 768 768

(dal lunedì al venerdì, dalle 8:00 alle 16:00) e parla con i nostri specialisti di idraulica. Sconti – Sconto del 2% su ordini superiori a 1.501 PLN, sconto del 3% su ordini superiori a 2.001 PLN. Approvazioni e certificazioni – Tutti i nostri prodotti sono certificati PZH e conformi alle norme PN-EN applicabili. Gamma completa di prodotti – Tubi dell'acqua in plastica da 3/4", raccordi a T da 3/4", raccordi in CPVC, nippli da 3/4", tubi incollati e molto altro. *Immagine a solo scopo illustrativo. Le dimensioni possono variare leggermente. Si prega di fare riferimento alla pagina del prodotto e alla documentazione del produttore prima dell'installazione. //
"
