Descrizione generale

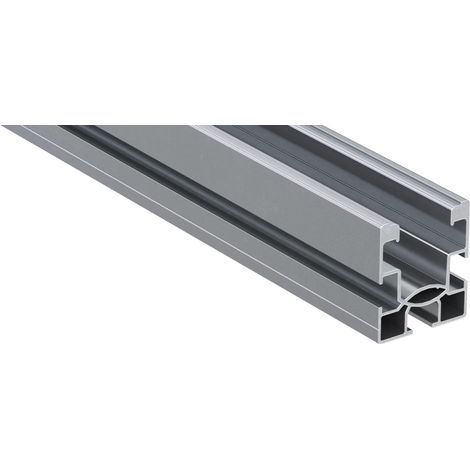

Il profilo in alluminio Fischer SolarFish H44 è progettato per la realizzazione di sistemi di fissaggio per pannelli fotovoltaici su diverse tipologie di copertura. Con un'altezza di 44 mm, può essere installato sui supporti attraverso la cava inferiore o le cave laterali ed è compatibile con i componenti della gamma Fischer dedicati ai sistemi fotovoltaici.Specifiche tecniche
- Materiale: Alluminio
- Lunghezza: 3350-4850 mm
- Sezione trasversale: 3,42 cm²
- Momento di inerzia: 6,45-7,27 cm⁴
- Modulo di resistenza: 3,26-3,37 cm³
- Altezza: 44 mm
- Peso: 0,92 kg/m
- Pezzi per confezione: 1 Pz.
Compatibilità e accessori
Il profilo è compatibile con:
- Ganci per tegole o coppi
- Viti a doppio filetto STSR e STSI
- Morsetti DLA e DLAK per lamiera grecata
- Triangoli STFS e STFN per coperture piane
- Morsetti universali PM U e PMC U
- Morsetti preassemblati PM F e PM C
Installazione
Per l'installazione, seguire questi passaggi:
- Individuare il sistema di supporto più adatto in base alla tipologia di copertura.
- Posizionare il profilo sui supporti utilizzando la cava inferiore o le cave laterali.
- Utilizzare il software SOLARPANEL-FiX per il dimensionamento del sistema.
- Collegare i profili con un giunto CPN AL su entrambi i lati.
- Fissare ogni connettore CPN AL con due viti autoforanti da 3,5 x 9,5 mm.
- Considerare una dilatazione termica di almeno 50 mm ogni 15 m.
- Completare l'installazione posizionando i moduli fotovoltaici e fissando i morsetti.
- Applicare i tappi AK SP alle estremità del profilo SolarFish H44 AL.
Utilizzo
Il profilo è utilizzato per il fissaggio di pannelli fotovoltaici su diverse tipologie di copertura, garantendo una soluzione versatile e sicura per impianti fotovoltaici.
Altre informazioni
Per scoprire tutti i dettagli tecnici e le specifiche, si rimanda alla consultazione della scheda tecnica allegata: scheda tecnica Fischer SolarFish H44.
