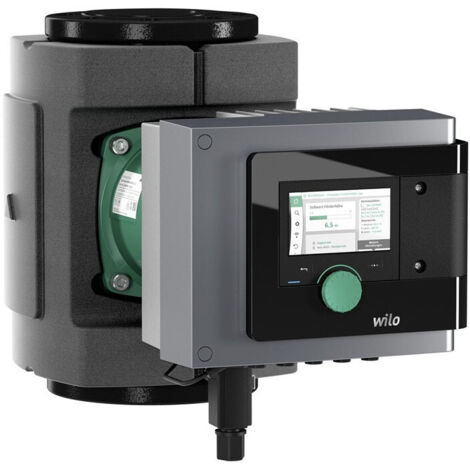

Pompa ad alta efficienza Stratos MAXO 40 / 0.5-12 DN 40 250mm PN 6/10

Wilo Pompa di circolazione intelligente a rotore bagnato Stratos MAXO 40/0,5-12 PN 6/10, 2186200

Dati idraulici

• Pressione massima di esercizio PN: 10 bar
• Prevalenza massima H max: 12,0 m
• Portata massima Q max: 27,0 m³/h
• Altezza minima di mandata a 50°C: 5 m
• Altezza minima di mandata a 95°C: 12 m
• Altezza minima di ingresso a 110°C: 18 m
• Temperatura minima del fluido Tmin: -10 °C
• Temperatura massima del fluido Tmax: 110 °C
• Temperatura ambiente minima Tmin: -10 °C
• Temperatura ambiente max. Tmax: 40 °C

Dati motore

• Indice di efficienza energetica (EEI): 0.17
• Allacciamento alla rete: 1~230 V ±10%, 50/60 Hz
• Corrente (min) Imin: 0,2 A
• Corrente (max) Imax: 2,49 A
• Potenza nominale del motore P2: 479 W
• Velocità min. nmin: 650 1/min
• Numero di giri max. nmax: 3600 1/min
• Potenza assorbita P1 min: 10 W
• Potenza assorbita P1 max: 570 W
• Attributo prodotto: Emissione di disturbi: EN 61800-3,2004+A1,2012 / Area residenziale (C1)
• Resistenza ai disturbi: EN 61800-3,2004+A1,2012 / Settore industriale (C2)
• Classe di isolamento: F
• Grado di protezione: IPX4D
• Pressacavo: 5 x M16x1.5

Dimensioni di incasso

• Attacco tubi lato aspirazione DNs: DN 40
• Attacco tubo lato mandata DNd: DN 40
• Lunghezza costruttiva l0: 250 mm

Dimensioni e pesi

• Dimensione della lunghezza con imballaggio: 600 mm
• Lunghezza L: 410 mm
• Misura dell',altezza con imballaggio: 394 mm
• Altezza H: 250 mm
• Misura della larghezza con imballaggio: 400 mm
• Larghezza B: 239 mm
• Peso lordo ca. m: 19,9 kg
• Peso netto ca. m: 16,4 kg

Stratos MAXO 40/0,5-12 PN 6/10

• Prevalenza massima H max: 12,0 m
• Altezza minima di mandata a 50°C: 5 m
• Altezza minima di mandata a 95°C: 12 m
• Altezza minima di ingresso a 110°C: 18 m
• Indice di efficienza energetica (EEI): 0.17
• Potenza nominale del motore P2: 479 W
• Potenza assorbita P1 min: 10 W
• Potenza assorbita P1 max: 570 W
• Classe di isolamento: F
• Grado di protezione: IPX4D
• Attacco tubi lato aspirazione DNs: DN 40
• Attacco tubo lato mandata DNd: DN 40
• Lunghezza costruttiva l0: 250 mm

Specifiche

Circolatore smart a rotore bagnato con attacco a bocchettone o a flangia, motore EC con regolazione elettronica della potenza integrata.

Applicazione

Impianti di riscaldamento ad acqua calda di ogni tipo, impianti di condizionamento, circuiti di raffreddamento chiusi, impianti di circolazione industriali.

Contenuto della fornitura

• Pompa
• Connettore Wilo ottimizzato
• 2x pressacavo M16 x 1,5
• Rondelle per bulloni flangiati (per diametri nominali di connessione DN 32 - DN 65)
• Guarnizioni al raccordo filettato
• Isolamento termico
• Istruzioni di montaggio e d'uso

Messa in servizio con un clic.

Comando intuitivo: Wilo-Stratos MAXO convince grazie alla configurazione guidata dall'applicazione con l'assistente di impostazione, un nuovo display e il pulsante di comando con tecnologia Green Button. Garantisce così un'eccellente facilità d'uso durante la messa in servizio.

• Messa in servizio con un clic con impostazioni di fabbrica (riscaldamento - radiatore - Dynamic Adapt plus)
• Assistente di impostazione: impostazione orientata all'applicazione della funzione della pompa (selezione guidata della corretta funzione di controllo)
• Interfaccia utente autoesplicativa con funzione di anteprima e preimpostazioni specifiche per l'applicazione
• Ampio display ad alta risoluzione e ottima leggibilità.

Tipi di regolazione innovativi per sistemi più efficienti.

Il focus è sulle nuove modalità di regolazione intelligenti per aumentare l'efficienza. La Wilo-Stratos MAXO è la pompa con il più alto rendimento di sistema sul mercato. Il massimo rendimento viene raggiunto tramite funzioni di risparmio energetico ottimizzate e innovative, come Multi-Flow Adaptation e No-Flow Stop, e un ottimo EEI da ≤ 0,17 a ≤ 0,19 (a seconda del tipo). Grazie all'interazione con altre funzioni di regolazione avanzate, come Dynamic Adapt plus, la Wilo-Stratos MAXO assicura la massima efficienza energetica con la massima semplicità d'uso.

Dynamic Adapt plus

La nuova funzione di regolazione adatta automaticamente la prevalenza al fabbisogno idraulico, senza la necessità di impostare un valore predefinito. Dopo la prima messa in servizio, la Wilo-Stratos MAXO seleziona un punto di lavoro al centro della curva caratteristica della pompa. In base alle variazioni della portata volumetrica vengono impostati nuovi punti di lavoro. L'obiettivo della regolazione è selezionare il punto di lavoro in modo tale che le valvole siano aperte il più possibile. In questo modo l'impianto può essere fatto funzionare con la minima perdita di carico possibile. L'adattamento alle mutate condizioni di pressione avviene in modo completamente automatico e autonomo. Fino al 20% di risparmio energetico rispetto alla regolazione Δp-v.

Pompa Smart Premium Wilo-Stratos MAXO

Pompa in linea ad alta efficienza con rotore bagnato e motore EC e regolazione elettronica della potenza. Utilizzabile per acqua di riscaldamento, acqua fredda e miscele acqua/glicole. Indice di efficienza energetica (EEI) a seconda del tipo di pompa tra ≤ 0,17 e ≤ 0,19.

Modalità di regolazione:

• Adeguamento automatico e costante della potenza al fabbisogno dell'impianto senza preimpostazione del setpoint Wilo-Dynamic Adapt plus (impostazione di fabbrica). Fino al 20 % di risparmio energetico rispetto al modo di regolazione dp-v.
• Temperatura costante (T-const.)
• Temperatura differenziale costante (dT-const.)
• Ottimizzazione della portata secondo necessità della pompa primaria mediante interconnessione e comunicazione con più pompe (Multi-Flow Adaptation).
• Portata costante (Q-const.)
• Regolazione della pressione differenziale dp-c su un punto remoto della rete di tubazioni (regolazione del punto più sfavorito)
• Pressione differenziale costante (dp-c)
• Pressione differenziale variabile (dp-v) con opzione di immissione del punto di lavoro nominale
• Velocità costante (n-const.)
• Regolazione PID personalizzata

Funzioni:

• Rilevamento della quantità di calore
• Rilevamento della quantità di refrigerazione
• Disattivazione automatica della pompa con rilevamento di portata zero (No-Flow Stop)
• Commutazione tra modalità riscaldamento e raffreddamento (automatica, esterna o manuale)
• Limitazione della portata regolabile tramite funzione QLimit (Q_min. e Q_max.)
• Modalità di funzionamento pompe doppie: funzionamento additivo a rendimento ottimizzato per dp-c e dp-v, funzionamento principale/riserva
• Salvataggio e ripristino delle impostazioni configurate della pompa (3 punti di ripristino)
• Visualizzazione messaggi di guasto/avviso in chiaro con inclusa raccomandazione di intervento
• Funzione di sfiato per lo sfiato automatico del vano rotore
• Abbassamento notturno automatico
• Funzione di sblocco automatica e protezione totale del motore integrata
• Rilevamento del funzionamento a secco

Visualizzazione:

• Tipo di regolazione
• Valore nominale
• Portata volumetrica
• Temperatura
• Consumo di energia
• Consumo elettrico
• Influenze attive (ad es. STOP, No-Flow Stop)

Versione:

• 2 ingressi analogici configurabili: 0-10V, 2-10V, 0-20mA, 4-20mA e comune PT1000, alimentazione di tensione a +24 V DC
• 2 ingressi digitali configurabili (Ext. OFF, Ext. Min, Ext. Max, Riscaldamento/Raffreddamento, Sovrascrittura manuale (BMS disconnesso), Blocco comandi (blocco tasti e protezione configurazione da remoto))
• 2 relè di segnalazione configurabili per segnalazioni di funzionamento e di guasto
• Slot per moduli Wilo-CIF con interfacce per l'automazione degli edifici GA (Accessori opzionali: moduli CIF Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CANopen)
• Wilo Net come bus di sistema Wilo per la comunicazione tra prodotti Wilo, ad es. Multi-Flow Adaptation, funzionamento a pompa doppia e Wilo-Smart Gateway
• Sensore di temperatura integrato
• Funzionamento di emergenza automatico in condizioni particolari (velocità della pompa definibile), ad es. in caso di guasto della comunicazione bus o dei valori dei sensori
• Display grafico a colori (4,3 pollici) con comando tramite interfaccia manuale a pulsante singolo
• Lettura e impostazione dei dati di esercizio, nonché ad es. creazione di un verbale di messa in servizio tramite interfaccia Bluetooth (senza ulteriori accessori) tramite l'app Wilo Assistant
• Gestione pompa doppia integrata (le pompe doppie sono interamente cablate), in caso di utilizzo di 2 pompe singole come unità a pompa doppia, collegamento tramite WILO Net
• Rilevamento interruzione cavo con segnale analogico (in combinazione con 2-10V o 4-20mA)
• Installazione all'esterno con protezione dagli agenti atmosferici secondo le istruzioni di installazione e funzionamento possibile
• Data e ora preimpostate
• Guscio di isolamento termico per applicazioni di riscaldamento
• 5 anni di garanzia

Contenuto della fornitura

• Pompa
• Wilo-Connector ottimizzato uguale per tutte le dimensioni
• 2x pressacavo M16 x 1,5
• Rondelle per viti flangiate M12 e M16 (per diametri nominali da DN32 a DN65)
• 2x guarnizioni per attacco filettato
• Guscio termoisolante
• Istruzioni di installazione e funzionamento compatte

Accessori opzionali:

• Isolamento dal freddo ClimaForm per evitare la formazione di condensa
• Modulo CIF: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
• Sensore di contatto tubo PT 1000 (B) (per acqua calda sanitaria)
• Sensore PT 1000 (AA) per l'installazione in pozzetto
• Sensore di pressione differenziale
• Smart-Gateway

🗹Diverse opzioni per l'integrazione nella Building Management System (BMS)🗹Funzionamento intuitivo grazie a impostazioni guidate dall'applicazione con l'assistente di configurazione e alla combinazione di un nuovo display e un pomello di comando con la tecnologia del "pulsante verde".🗹Massima efficienza energetica grazie all'interazione di funzioni ottimizzate e innovative per il risparmio energetico (ad es. No-Flow Stop).🗹Efficienza ottimale del sistema grazie a funzioni di regolazione intelligenti nuove e innovative come Dynamic Adapt plus, Multi-Flow Adaptation, T-const. e ΔT-const.🗹Interfacce di comunicazione all'avanguardia (ad es. Bluetooth) per la connessione a dispositivi mobili e connessione diretta delle pompe per il controllo multipompa tramite Wilo Net.🗹Massimo comfort nel montaggio elettrico grazie al vano morsetti spazioso e ben organizzato, nonché all'ottimizzato Wilo-Connector.

Dotazione

• Per pompe flangiate: Esecuzioni flangiate
• Esecuzione standard per pompe DN 32 fino a DN 65: Flangia combinata PN 6/10 (flangia PN 16 secondo EN 1092-2) per controflange PN 6 e PN 16
• Versione standard per pompe DN 80 / DN 100: flangia PN 6 (progettata PN 16 secondo EN 1092-2) per controflangia PN 6
• Esecuzione speciale per pompe da DN 32 a DN 100: flangia PN 16 (secondo EN 1092-2) per controflangia PN 16
• Numerose interfacce di comunicazione integrate e slot per modulo CIF utilizzabile opzionalmente
• 5 ingressi cavi per il collegamento delle interfacce di comunicazione
• Interfaccia Bluetooth
• Display grafico ad alta risoluzione con pulsante verde e 2 tasti
• Vano morsetti user-friendly
• Sensore di temperatura integrato (versione "-R7": senza)
• Isolamento termico di serie per applicazioni di riscaldamento
• Connessione elettrica rapida con connettore Wilo ottimizzato per l'alimentazione
