Descrizione generale

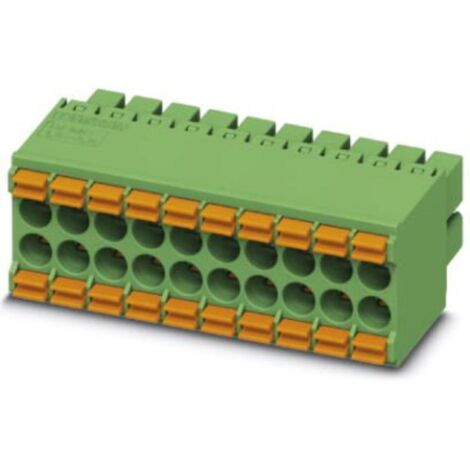

La morsettiera per cavo Phoenix Contact è un componente di alta qualità progettato per garantire connessioni elettriche sicure e affidabili. Con un design ottimizzato per spazi ristretti, questa morsettiera consente un collegamento intuitivo e senza utensili grazie al sistema di connessione a molla Push-In. È ideale per applicazioni che richiedono un'installazione rapida e una manutenzione minima.Specifiche tecniche
- AWG massimo: 16
- AWG minimo: 24
- Colore: Verde
- Corrente nominale: 8 A
- Dimensioni: larghezza 35.8 mm, lunghezza 23.35 mm, altezza 13.25 mm
- Lunghezza di spellatura (max): 10 mm
- Materiale d'isolamento: PA
- Materiale di contatto: Lega di Cu, stagnata
- Numero di righe: 2
- Passo: 3.5 mm
- Sezione (min): 0.2 mm²
- Sezione (max): 1.5 mm²
- Temperatura (max): +100 °C
- Temperatura (min): -40 °C
- Tensione nominale: 160 V
- Tensione d'urto nominale (III/3): 2,5 kV
- Numero di collegamenti: 20
- Forza di inserimento per polo: circa 3 N
- Forza di trazione per polo: circa 2 N
- Cicli di accoppiamento: 25
- Altezza d'installazione (senza pin saldato): 13,25 mm
- Temperatura ambiente (montaggio): -5 °C a +100 °C
Compatibilità e accessori
- Compatibile con il sistema a innesto MINI COMBICON - DFMC 1,5
Installazione
- Collegamento conduttore da una direzione per un'installazione semplificata
Utilizzo
- Collegamento Push-in senza utensili, ideale per applicazioni che richiedono un montaggio rapido
- Funzionamento intuitivo grazie al pulsante di azionamento a colori
Altre informazioni
- Contenuto: 1 pz.
