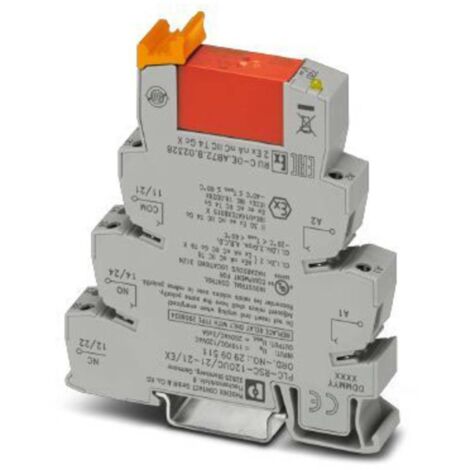

Phoenix Contact PLC-RSC-120UC/21-21/EX Modulo relè Tensione nom.: 120 V/AC Corrente di commut. max.: 6 A 2 scambi 10 pz
con il codice
Questi articoli potrebbero interessarti !
Confronta con articoli simili
Informazioni sul prodotto
Descrizione
| Caratteristiche relè | con LED, con raddrizzatore a ponte | ||||||||||||||||
| Collegamento (Componenti) | A vite | ||||||||||||||||
| Corrente di commut. max. | 6 A | ||||||||||||||||
| Dimensione del prodotto, larghezza | 14 mm | ||||||||||||||||
| Dimensione del prodotto, lunghezza | 94 mm | ||||||||||||||||
| Dimensioni prodotto Altezza | 80 mm | ||||||||||||||||
| Durata (meccanica) | 3X 10 7 cicli di commutazione | ||||||||||||||||
| Materiale di contatto | AgNi | ||||||||||||||||
| Temperatura (max.) | +60 °C | ||||||||||||||||
| Temperatura (min.) | -20 °C | ||||||||||||||||
| Tempo di caduta | 10 ms | ||||||||||||||||
| Tempo di risposta | 7 ms | ||||||||||||||||
| Tens.comm.max | 250 V DC/AC | ||||||||||||||||
| Tensione nom. | 120 V/AC | ||||||||||||||||
| Tipo contatto | 2 scambi | ||||||||||||||||
| Tipo di protezione | RT III | ||||||||||||||||
| Ulteriori dati tecnici | Dissipazione di potenza alla condizione nominale | 0,54 W. Tensione di commutazione massima | 250 V CA/CC (per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi morsetti dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta. Un collegamento equipotenziale avviene quindi con FBST 8-PLC... o...FBST 500...) Tensione di commutazione minima | 5 V CA/CC (a 10 mA) Corrente di commutazione minima | 10 mA (a 5 V) Corrente di accensione massima | 15 A (300 ms) Potenza di spegnimento (carico ohmico) massima | 140 W (A 24 V CC) 85 W (A 48 V CC) 60 W (A 60 V CC) 44 W (A 110 V CC) 60 W (A 220 V CC) 1500 VA (A 250 V CA) Capacità di commutazione | 2 A (A 24 V, DC13) 0,2 A (A 250 V, DC13) 3 A (A 24 V, AC15) 3 A (A 120 V, AC15) 3 A (A 250 V, AC15) Posizione di montaggio | qualsiasi Riferimento di montaggio | Allineabile senza distanza Lunghezza di spellatura | 8 mm Sezione conduttore rigida | 0,14 mm²... 2,5 mm² Sezione del conduttore flessibile | 0,14 mm²... 2,5 mm² Sezione conduttore AWG | 26... 14 Tensione di isolamento nominale | 250 V CA Tensione a impulso nominale | 6 kV Isolamento | Separazione sicura, isolamento rinforzato Categoria di sovratensione III |
Dissipazione di potenza alla condizione nominale: 0,54 W.
Tensione di commutazione massima: 250 V CA/CC (per tensioni superiori a 250 V (L1, L2, L3) tra gli stessi morsetti dei moduli adiacenti, la piastra di separazione PLC-ATP deve essere posta. Un collegamento equipotenziale avviene quindi con FBST 8-PLC... o...FBST 500...)
Tensione di commutazione minima: 5 V CA/CC (a 10 mA)
Corrente di commutazione minima: 10 mA (a 5 V)
Corrente di accensione massima: 15 A (300 ms)
Potenza di spegnimento (carico ohmico) massima:
140 W (A 24 V CC)
85 W (A 48 V CC)
60 W (A 60 V CC)
44 W (A 110 V CC)
60 W (A 220 V CC)
1500 VA (A 250 V CA)
Capacità di commutazione:
2 A (A 24 V, DC13)
0,2 A (A 250 V, DC13)
3 A (A 24 V, AC15)
3 A (A 120 V, AC15)
3 A (A 250 V, AC15)
Posizione di montaggio: qualsiasi
Riferimento di montaggio: Allineabile senza distanza
Lunghezza di spellatura: 8 mm
Sezione conduttore rigida: 0,14 mm²... 2,5 mm²
Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
Sezione conduttore AWG: 26... 14
Tensione di isolamento nominale: 250 V CA
Tensione a impulso nominale: 6 kV
Isolamento: Separazione sicura, isolamento rinforzato
Categoria di sovratensione III
Modulo relè
PLC-INTERFACE, composta da morsetto di base montabile su guida portatile in 14 mm con collegamento a vite e relè a innesto con contatto di potenza, 2 contatti di commutazione, tensione d'ingresso 120 V AC/110 V DC. Approvato in conformità con ATEX/IECEx (zona 2) ed Ex-Zone classe I, Div. 2. Testo tradotto automaticamente.
Caratteristiche
- MarchePHOENIX CONTACT
- Lunghezza9.4 cm
- Larghezza14 mm
- Altezza90 mm
- Peso780 g
